модель 2014 года
- Модель DL650 V-STROM
- Код модели DL650AL4

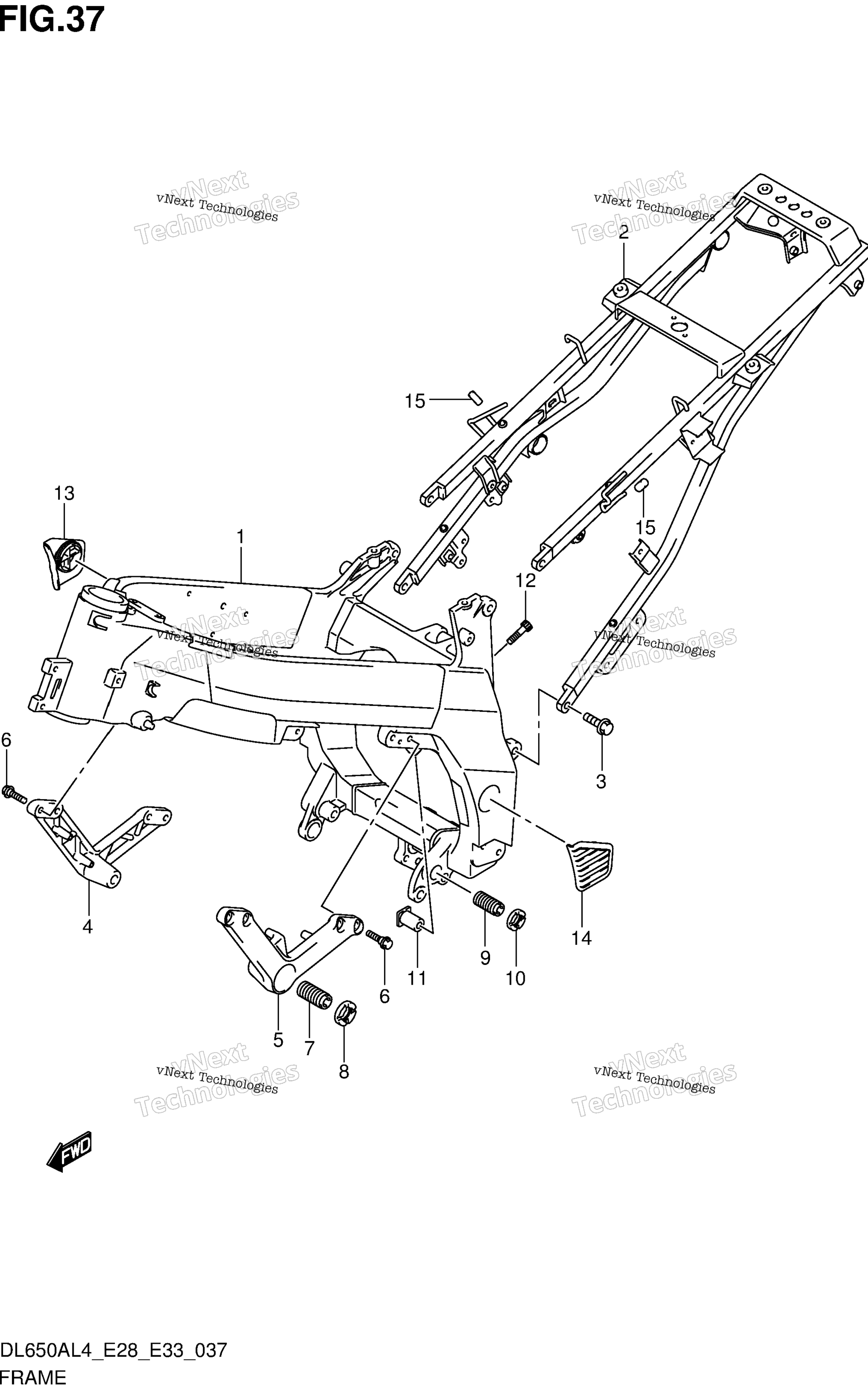

Схема рамы для DL650AL4
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-27G50-YAP
По запросу
2
RAIL, SEAT art. 41200-11J02-000
По запросу
3
BOLT (10X30) art. 09103-10379-000
По запросу
4
BRACKET, ENG MTG RH art. 41911-06G90-YAP
По запросу
5
BRACKET, ENG MTG LH art. 41912-06G90-YAP
По запросу
6
BOLT (8X30) art. 09106-08121-000
По запросу
7
BOLT, ADJUSTER CENTER art. 41923-16G00-000
По запросу
8
NUT,CRANK CASE ADJUST CTR art. 41922-19F20-000
По запросу
9
BOLT, ADJUSTER LOWER art. 41921-16G01-000
По запросу
10
NUT, ADJUSTER LOWER art. 41922-33E20-000
По запросу
11
SPACER,MOUNTING REAR UPPER RH art. 41941-19F01-000
По запросу
12
BOLT (8X38) art. 09106-08168-000
По запросу
13
Заглушка Suzuki art. 43585-27G10-000
По запросу
14
Заглушка Suzuki art. 43595-27G00-000
По запросу
15
CAP art. 09251-04003-000
По запросу
