модель 2014 года
- Модель GW250
- Код модели GW250L4

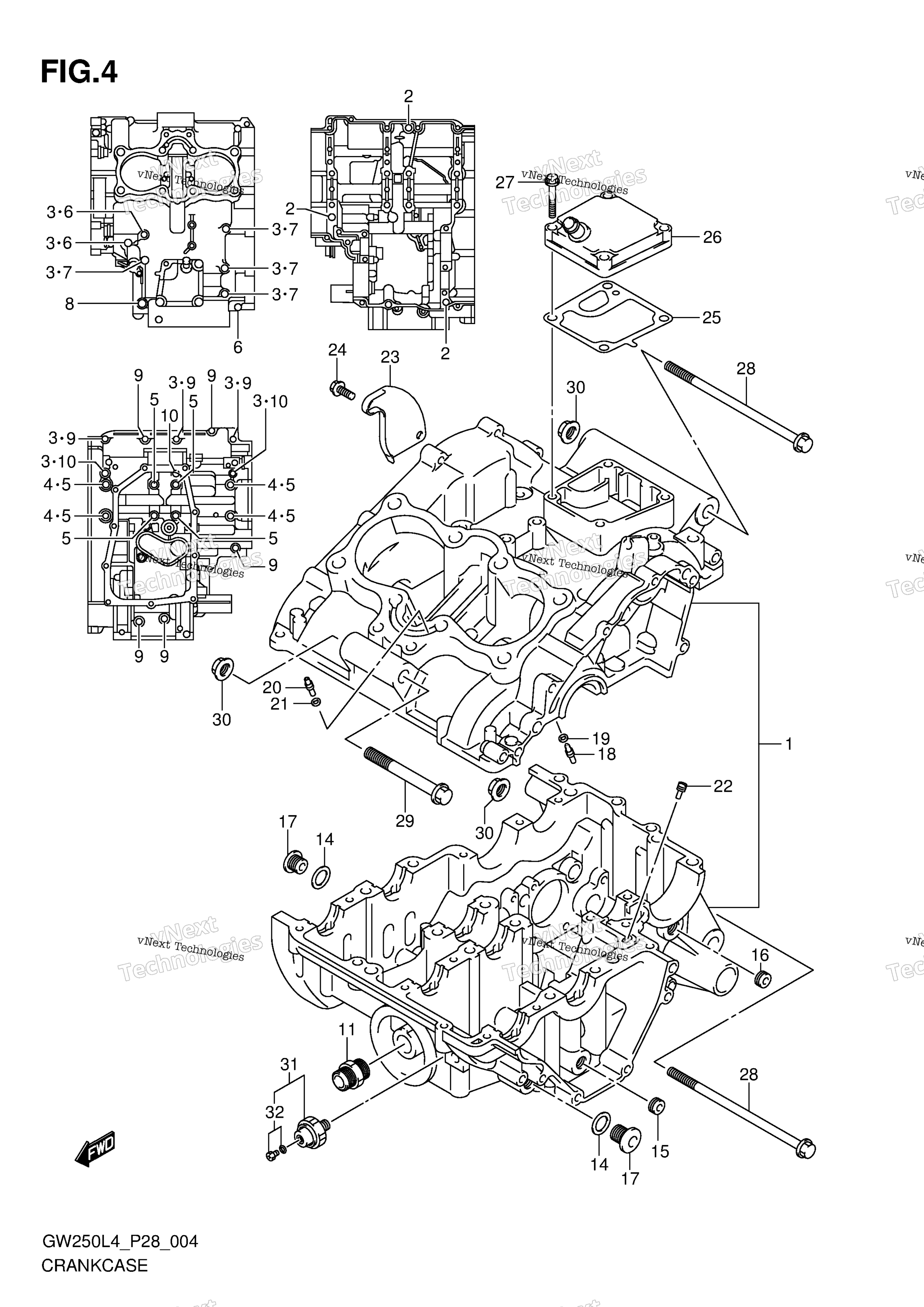

Схема картера для GW250L4
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11300-48871-000
По запросу
2
Направляющая цилиндра Suzuki 04211-11169-00 art. 04211-11169-000
По запросу
3
GASKET (5.8X13X1.8) art. 09168-06L04-000
По запросу
4
GASKET (8.2X14X1) art. 09168-08035-000
По запросу
5
BOLT (8X105) art. 09103-08133-000
По запросу
6
Болт Suzuki art. 01547-0635A-000
от 221 ₽
7
BOLT art. 01547-0655A-000
По запросу
8
Болт Suzuki art. 01550-0855A-000
По запросу
9
Болт Suzuki art. 01547-0635A-000
от 221 ₽
10
.BOLT art. 01547-0690A-000
По запросу
11
UNION, OIL FILTER STAND art. 16591-48H00-000
По запросу
12
BEARING,CRANK THRUST (YELLOW) SEE ILLUSTRATION ON FIG.7 art. 12228-17E00-0E0
По запросу
13
BEARING,CRANK THRUST (NO COLOR) art. 12228-17E00-0L0
По запросу
13
BEARING,CRANK THRUST (YELLOW) SEE ILLUSTRATION ON FIG.7 art. 12228-17E00-0E0
По запросу
13
Упорное полукольцо Suzuki art. 12228-17E00-0F0
от 935 ₽
13
BEARING,CRANK THRUST (ORANGE) art. 12228-17E00-0G0
По запросу
13
BEARING,CRANK THRUST (PINK) art. 12228-17E00-0H0
По запросу
13
BEARING,CRANK THRUST (BROWN) art. 12228-17E00-0J0
По запросу
13
BEARING,CRANK THRUST (PURPLE) art. 12228-17E00-0K0
По запросу
14
GASKET (14X18.3X4.8) art. 09168-14L01-000
По запросу
15
PLUG, OIL GALLERY art. 11322-48H00-000
По запросу
16
PLUG (1/4PT, H:7.5) art. 09246-06001-000
По запросу
17
PLUG (14X12) art. 09248-14013-000
По запросу
18
JET, PISTON COOLING art. 11390-48H00-000
По запросу
19
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
20
JET, OIL GALLERY CYLINDER art. 11329-48H00-000
По запросу
21
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
22
JET, T/M COOLING art. 11313-48H00-000
По запросу
23
PLATE, OIL SEPARATOR art. 11317-48H00-000
По запросу
24
Болт Suzuki art. 01547-0612A-000
По запросу
25
GASKET, BREATHER COVER art. 11318-48H00-000
По запросу
26
COVER, BREATHER art. 11330-48H00-000
По запросу
27
BOLT art. 01547-0630A-000
По запросу
28
BOLT (10X155) art. 09103-10115-000
По запросу
29
BOLT (10X85) art. 09103-10445-000
По запросу
30
NUT art. 09159-10L06-000
По запросу
31
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
32
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
