модель 2014 года
- Модель LS650
- Код модели LS650L4

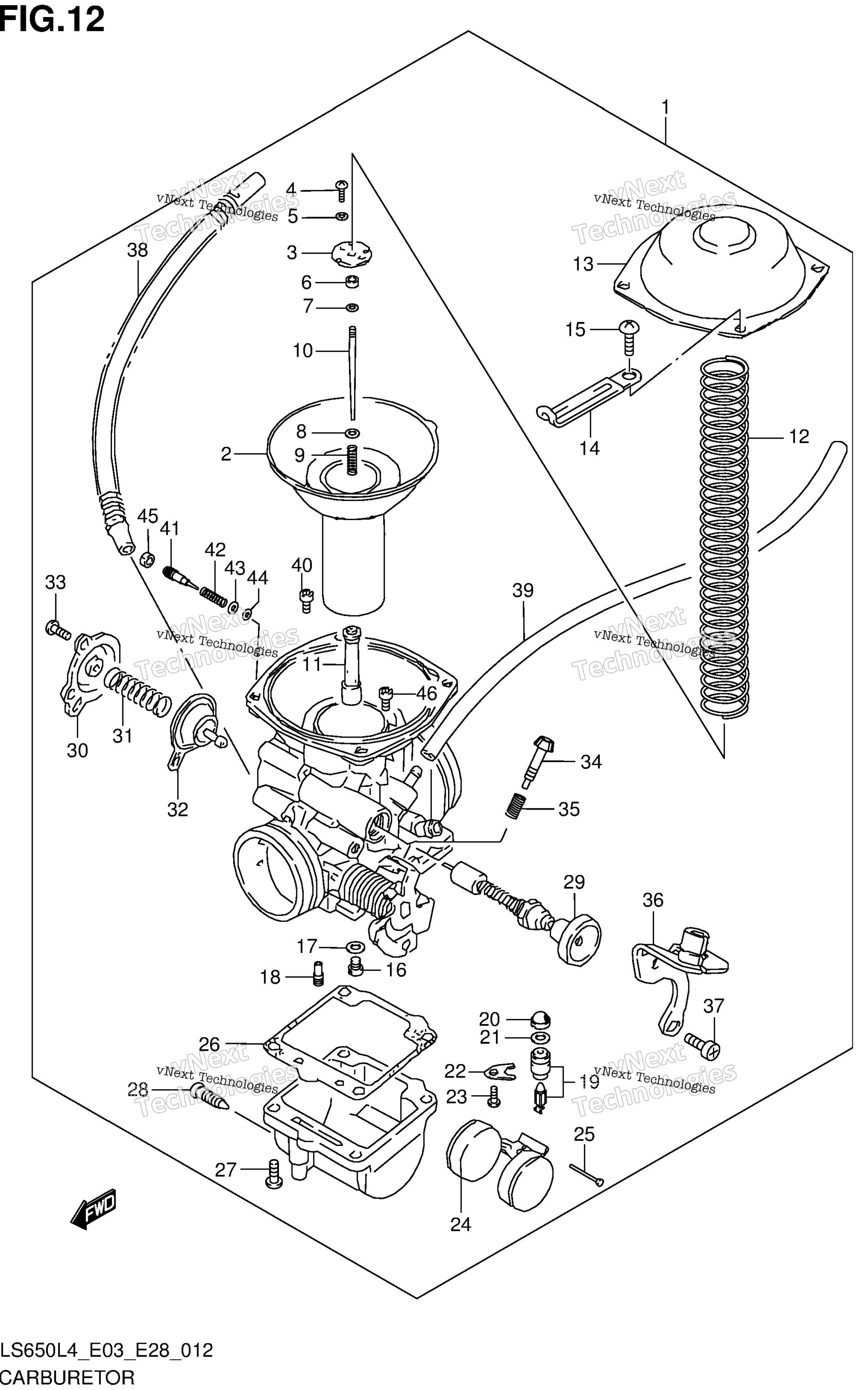

Схема карбюратора (Ls650l4 E28) для LS650L4
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY art. 13200-24C42-000
По запросу
2
Диафрагма карбюратора Suzuki art. 13500-24B41-000
от 12 485 ₽
3
PLATE art. 13389-37400-000
По запросу
4
SCREW art. 02112-0306B-000
По запросу
5
LOCK WASHER art. 08321-2103B-000
По запросу
6
RING art. 13387-44030-000
По запросу
7
CLIP NEEDLE art. 13394-31210-000
По запросу
8
WASHER art. 13382-44030-000
По запросу
9
SPRING art. 13388-44030-000
По запросу
10
NEEDLE, JET (5C17) art. 13383-24C40-000
По запросу
11
JET, NEEDLE (X-7) art. 09494-00861-000
По запросу
12
Пружина карбюратора Suzuki art. 13503-24B00-000
от 1 796 ₽
13
COVER art. 13502-37400-000
По запросу
14
CLAMP (L:80) art. 09404-06036-000
По запросу
15
SCREW art. 02112-0510A-000
По запросу
16
JET, MAIN (145) art. 09491-29013-000
По запросу
17
WASHER art. 13382-03110-000
По запросу
18
JET, PILOT (52.5) art. 09492-52010-000
По запросу
19
VALVE ASSY, NEEDLE art. 13370-24C80-000
По запросу
20
FILTER art. 13376-19F00-000
По запросу
21
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
22
PLATE art. 13373-39110-000
По запросу
23
SCREW art. 02112-0406B-000
По запросу
24
FLOAT art. 13250-37400-000
По запросу
25
PIN, FLOAT art. 13254-92311-000
По запросу
26
GASKET, FLOAT CHAMBER art. 13251-37101-000
По запросу
27
SCREW art. 02112-0516A-000
По запросу
28
.SCREW,DRAIN art. 13247-02340-000
По запросу
29
PLUNGER ASSY art. 13411-24C00-000
По запросу
30
COVER art. 13484-38A10-000
По запросу
31
SPRING art. 13481-24B00-000
По запросу
32
DIAPHRAGM ASSY art. 13480-05A11-000
По запросу
33
SCREW art. 02112-0410A-000
По запросу
34
ADJUSTER art. 13267-25D00-000
По запросу
35
SPRING art. 13271-93011-000
По запросу
36
BRACKET ASSY art. 13621-24B01-000
По запросу
37
SCREW art. 02112-0510A-000
По запросу
38
HOSE ASSY art. 13318-24C01-000
По запросу
39
HOSE (5X8.2X600) L:600->250 art. 44420-44AR0-000
По запросу
40
JET, PILOT (230) art. 09491-46005-000
По запросу
41
SCREW, AIR art. 13269-37400-000
По запросу
42
.SPRING art. 13268-47070-000
По запросу
43
Шайба Suzuki art. 13291-29900-000
По запросу
44
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
45
PLUG art. 13281-05A00-000
По запросу
46
JET (#45) art. 09491-45002-000
По запросу
