модель 2014 года
- Модель VL1500
- Код модели VL1500BL4

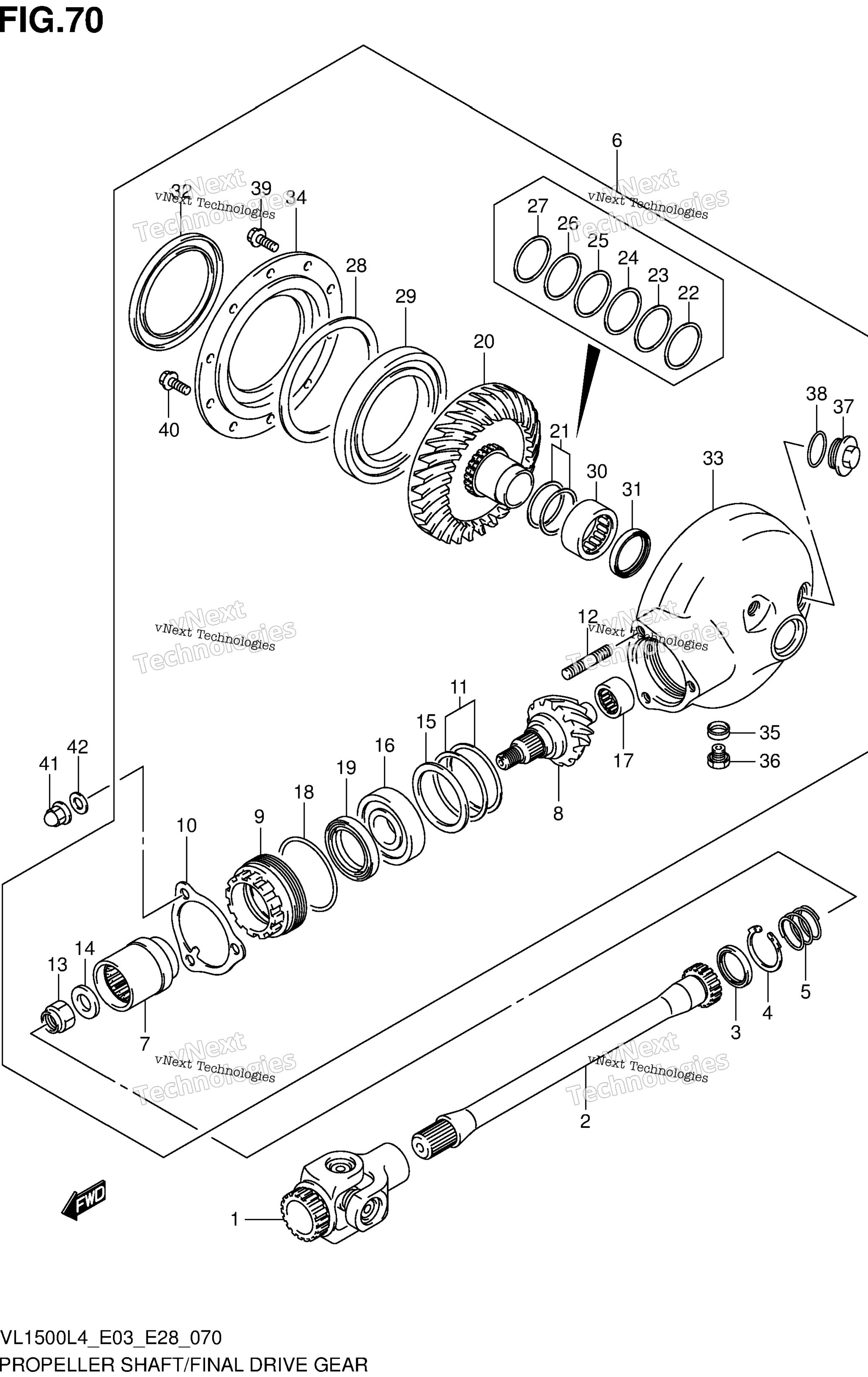

Схема карданного вала / главной передачи (Vl1500l4 E28) для VL1500BL4
Схема
Детали
Номер
Наименование детали
Цена
1
YOKE, UNIVERSAL JOINT art. 27100-48G20-000
По запросу
2
SHAFT, PROPELLER art. 27151-40H00-000
По запросу
3
Сальник Suzuki art. 09283-30026-000
от 1 491 ₽
4
CIRCLIP art. 09381-40003-000
По запросу
5
SPRING art. 09440-30008-000
По запросу
6
GEAR & CASE SET, FINAL BEVEL (SILVER) art. 27300-48860-20H
По запросу
7
Шестерня Suzuki art. 27172-24A00-000
По запросу
8
GEAR, FINAL DRIVE BEVEL (NT:12) art. 27311-24A10-000
По запросу
9
STOPPER, FINAL DRIVE BEARING art. 27312-24A02-000
По запросу
10
PLATE, BEARING STOPPER art. 27313-38B00-000
По запросу
10
PLATE, BEARING STOPPER art. 27313-38B10-000
По запросу
11
.SHIM SET,FINAL DRIVE GEAR (T T:0.30/0.35/0.40/0.50/0.60 art. 27445-24810-000
По запросу
12
STUD BOLT art. 09108-10106-000
По запросу
13
NUT art. 09159-16003-000
По запросу
14
WASHER (16X29X4) art. 09160-16029-000
По запросу
15
WASHER (54X68X1.5) art. 09160-54001-000
По запросу
16
Подшипник 09262-28023 art. 09262-28023-000
от 15 635 ₽
17
Подшипник игольчатый Suzuki 09263-20062 art. 09263-20062-000
По запросу
18
Уплотнительное кольцо Suzuki art. 09280-64003-000
По запросу
19
Сальник Suzuki art. 09283-47002-000
По запросу
20
GEAR,FINAL DRIVEN BEVEL (NT:3 art. 27320-48G00-000
По запросу
21
SHIM SET,FINAL DRIVEN GEAR RH art. 27326-48811-000
По запросу
22
.SHIM (40X46.8X0.95) art. 09181-40011-000
По запросу
23
.SHIM (40X46.8X1.05) art. 09181-40013-000
По запросу
24
.SHIM (40X46.8X1.1) art. 09181-40014-000
По запросу
25
.SHIM (40X50X1.2) art. 09181-40176-000
По запросу
26
.SHIM (40X50X1.4) art. 09181-40182-000
По запросу
27
.SHIM (40X50X1.5) art. 09181-40212-000
По запросу
28
SHIM SET,FINAL DRIVEN GR T:0.35/0.40/0.50/0.60 art. 27327-38810-000
По запросу
29
BEARING (85X130X14) RH art. 09262-85001-000
По запросу
30
BEARING (40X50X20) LH art. 09263-40016-000
По запросу
31
OIL SEAL (38X46X6) LH art. 09283-38026-000
По запросу
32
Сальник Suzuki art. 09289-85001-000
от 4 442 ₽
33
CASE, FINAL GEAR (SILVER) art. 27450-48G70-20H
По запросу
34
CASE,FINAL GEAR BEARING art. 27461-38B00-000
По запросу
35
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
36
PLUG (MAGNETO) OIL DRAIN art. 09247-14002-000
По запросу
37
Пробка заливная Suzuki art. 09259-30007-000
от 2 665 ₽
38
.O-RING (D:3.1,ID:26.4) art. 09280-26006-000
По запросу
39
Болт Suzuki art. 01550-0825A-000
от 326 ₽
40
Болт Suzuki art. 01550-1025A-000
По запросу
41
Гайка Suzuki art. 09159-10026-000
По запросу
42
WASHER art. 09164-10008-000
По запросу
