модель 2014 года
- Модель VL1500
- Код модели VL1500L4

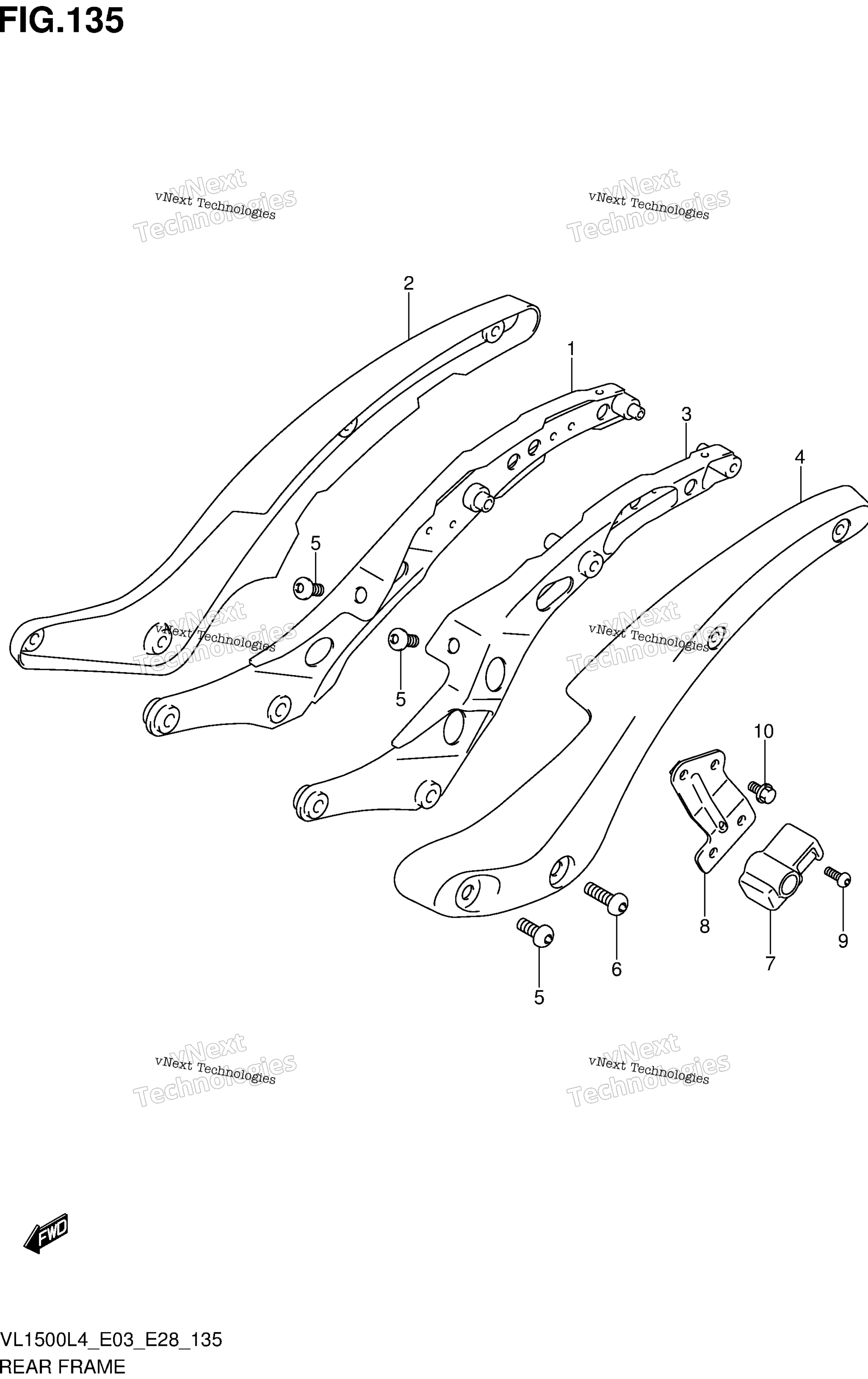

Схема задний рама (Vl1500l4 E33) для VL1500L4
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME, REAR RH art. 42650-06J00-000
По запросу
2
PLATE, REAR FRAME RH art. 42651-06J00-000
По запросу
3
FRAME, REAR LH art. 42660-06J00-000
По запросу
4
PLATE, REAR FRAME LH art. 42661-06J00-000
По запросу
5
BOLT (10X25) art. 09139-10003-000
По запросу
6
BOLT (10X35) art. 09139-10005-000
По запросу
7
LOCK SET HELMET art. 95700-41821-000
По запросу
8
BRACKET, HELMET LOCK art. 95710-06J00-000
По запросу
9
SCREW (6X14) art. 09139-06089-000
По запросу
10
Винт Suzuki art. 02162-0612A-000
По запросу
