модель 2014 года
- Модель VL800
- Код модели VL800BL4

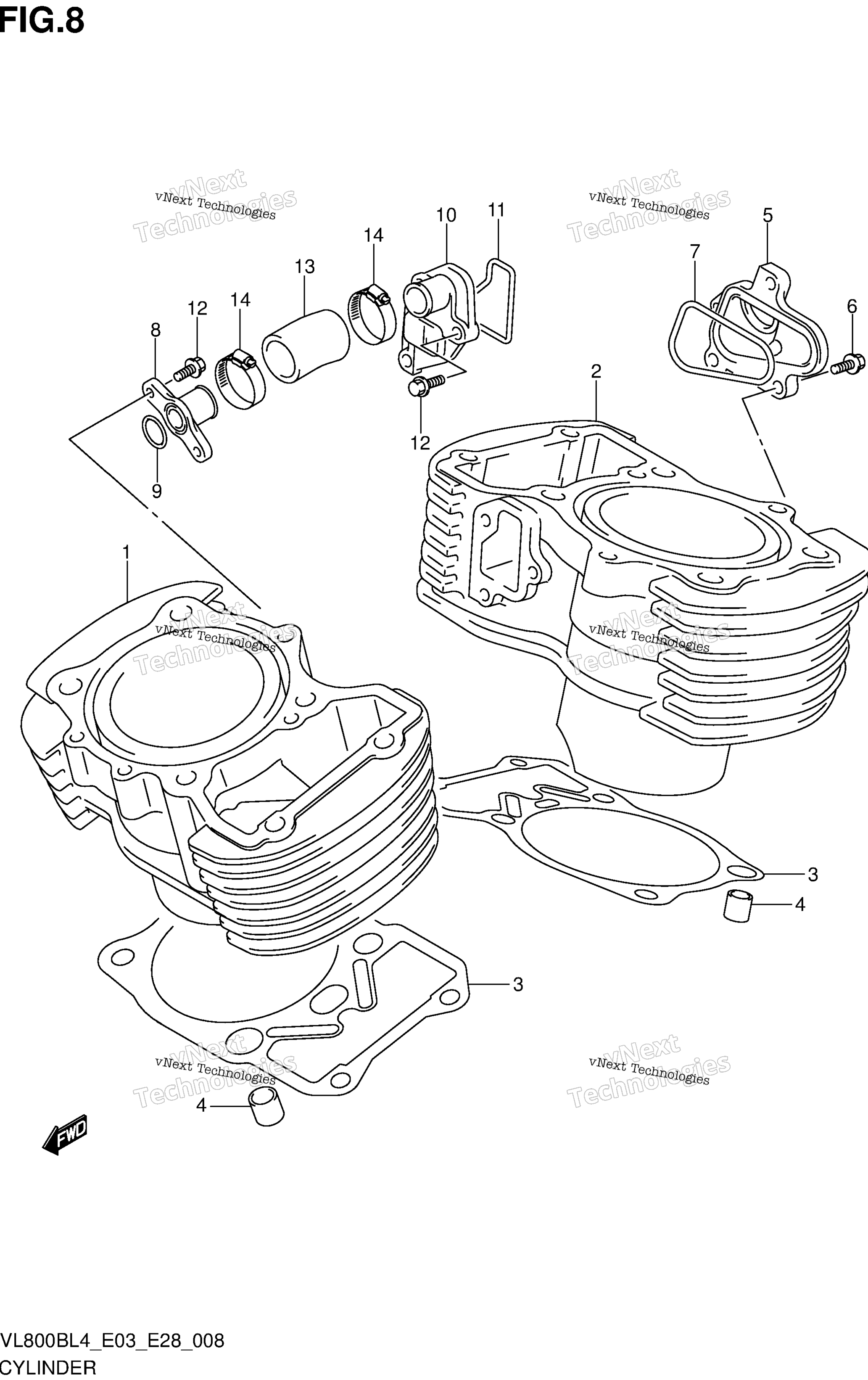

Схема цилиндра для VL800BL4
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER, FRONT art. 11210-41F00-0F0
По запросу
2
CYLINDER, REAR art. 11220-41F00-0F0
По запросу
3
Прокладка цилиндра Suzuki art. 11241-39G00-000
По запросу
4
KNOCK PIN art. 04211-13189-000
По запросу
5
CONNECTOR, WATER INLET art. 11237-41F00-000
По запросу
6
BOLT art. 01547-0620A-000
По запросу
7
Уплотнительное кольцо Suzuki art. 11247-38A00-000
По запросу
8
UNION, WATER INLET art. 11235-41F00-000
По запросу
9
O RING (D:2.4,ID:15.8) art. 09280-16005-000
По запросу
10
UNION, OUTLET art. 17892-41F00-000
По запросу
11
Уплотнительное кольцо Suzuki art. 17899-41F00-000
По запросу
12
BOLT art. 01547-0616A-000
По запросу
13
HOSE, CYLINDER JOINT art. 17853-38A10-000
По запросу
14
CLAMP art. 09402-28513-000
По запросу
