модель 2014 года
- Модель VL800
- Код модели VL800TL4

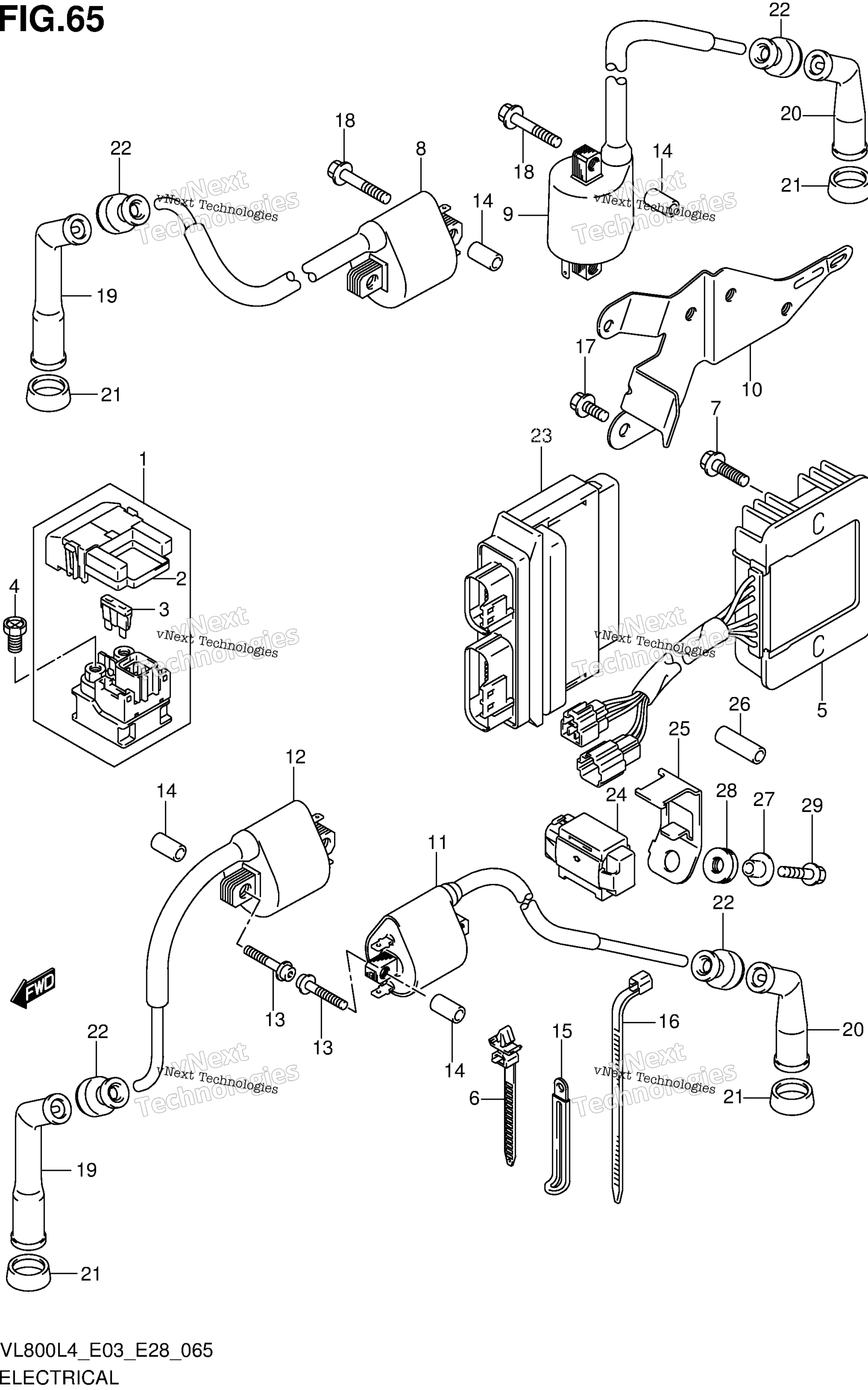

Схема электрооборудования (Vl800cl4 E33) для VL800TL4
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера 12В , 5А Suzuki art. 31800-21E30-000
от 9 230 ₽
2
COVER art. 31861-47E00-000
По запросу
3
FUSE (30A) art. 09481-30101-000
По запросу
4
SCREW (6X8) art. 09128-06013-000
По запросу
5
Реле-регулятор 32800-47H00 art. 32800-47H00-000
от 32 036 ₽
6
CLAMP (L:90) art. 09407-11402-000
По запросу
7
BOLT art. 02162-0620B-000
По запросу
8
COIL ASSY, IGNITION REAR art. 33410-39G00-000
По запросу
9
COIL ASSY, IGNITION REAR FOR RS art. 33410-39G10-000
По запросу
10
BRACKET, IGNITION COIL REAR art. 33414-39G00-000
По запросу
11
COIL ASSY, IGNITION FRONT FOR FS art. 33420-39G00-000
По запросу
12
COIL ASSY, IGNITION FRONT art. 33420-41F11-000
По запросу
13
BOLT (5X35) art. 09106-05033-000
По запросу
14
SPACER (6.4X10X18) art. 09180-06195-000
По запросу
15
CLAMP (L:80) art. 09404-06036-000
По запросу
16
CLAMP (L:190) art. 09407-19401-000
По запросу
17
BOLT art. 01547-0610A-000
По запросу
18
Болт Suzuki art. 01547-0635A-000
от 221 ₽
19
Наконечник свечи зажигания Suzuki art. 33510-11410-000
По запросу
20
CAP ASSY, SPARK PLUG (SIDE) art. 33510-38B00-000
По запросу
21
Сальник свечного колпачка Suzuki art. 33541-47D00-000
от 725 ₽
22
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
23
CONTROL UNIT, FI art. 32920-39GJ0-000
По запросу
24
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
25
BRACKET, FUEL CUT SENSOR art. 33961-41F00-000
По запросу
26
HOSE (5X8.2X600) L:600->10 art. 44420-44AR0-000
По запросу
27
SPACER (6.2X8.4X6.9) art. 09180-06325-000
По запросу
28
CUSHION art. 09320-08516-000
По запросу
29
BOLT art. 01547-0616A-000
По запросу
