модель 2014 года
- Модель VZ800
- Код модели VZ800L4

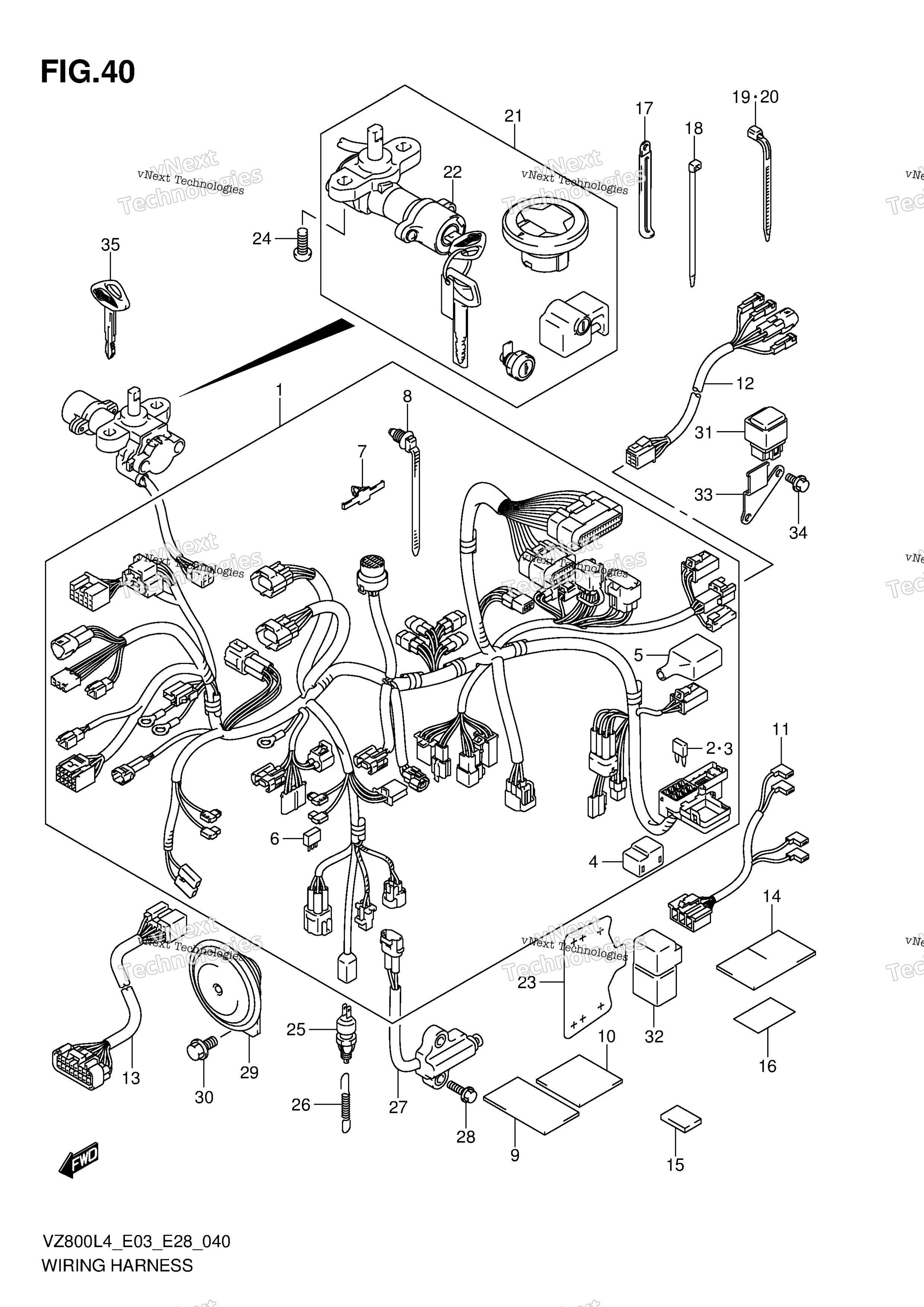

Схема жгута проводов (Vz800l4 E28) для VZ800L4
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 36610-39GK0-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
COVER, FUSE art. 36717-41F10-000
По запросу
5
BOOT art. 36717-41F00-000
По запросу
6
DIODE art. 36611-38A10-000
По запросу
7
CLAMP art. 09407-05410-000
По запросу
8
CLAMP (L:154) art. 09407-17403-000
По запросу
9
TAPE, HARNESS (28X50X0.13) art. 36611-16G00-000
По запросу
10
PROTECTOR,WIRING HARNESS (30X art. 36611-41F00-000
По запросу
11
WIRE, IGNITION COIL LEAD art. 36854-39G00-000
По запросу
12
WIRE, REARCOMBINATION art. 36858-39GD0-000
По запросу
13
WIRE, METER LEAD art. 36859-39G00-000
По запросу
14
TAPE, WIRING HARNESS art. 36920-33C00-000
По запросу
15
PROTECTOR, WIRING HARNESS art. 36930-60A10-000
По запросу
16
PROTECTOR,COWL UNDER (30X20X0 art. 94474-17H00-000
По запросу
17
CLAMP (L:80) art. 09404-06036-000
По запросу
18
CLAMP (L:145) art. 09407-14407-000
По запросу
19
CLAMP (L:165) art. 09407-18402-000
По запросу
20
CLAMP (L:190) art. 09407-19401-000
По запросу
21
LOCK SET art. 37101-41892-000
По запросу
22
LOCK ASSY, STEERING art. 37100-41F71-000
По запросу
23
PROTECTOR, IGNITION SWITCH art. 37187-41F10-000
По запросу
24
BOLT (8X20) art. 09139-08016-000
По запросу
25
Датчик стоп-сигнала Suzuki art. 37740-24A00-000
от 1 796 ₽
26
SPRING art. 09443-06073-000
По запросу
27
SWITCH ASSY, SIDE STAND art. 37840-41F01-000
По запросу
28
BOLT (6X20) art. 09103-06279-000
По запросу
29
HORN ASSY art. 38500-41F40-000
По запросу
30
BOLT art. 01550-0816B-000
По запросу
31
RELAY ASSY, HEAD LAMP art. 38740-24A00-000
По запросу
32
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
33
BRACKET, HEAD LAMP RELAY art. 38741-39G00-000
По запросу
34
BOLT art. 01550-0612B-000
По запросу
35
KEY, BLANK OPT art. 37146-41FA0-000
По запросу
