модель 2015 года
- Модель DL650 V-STROM
- Код модели DL650XAL5

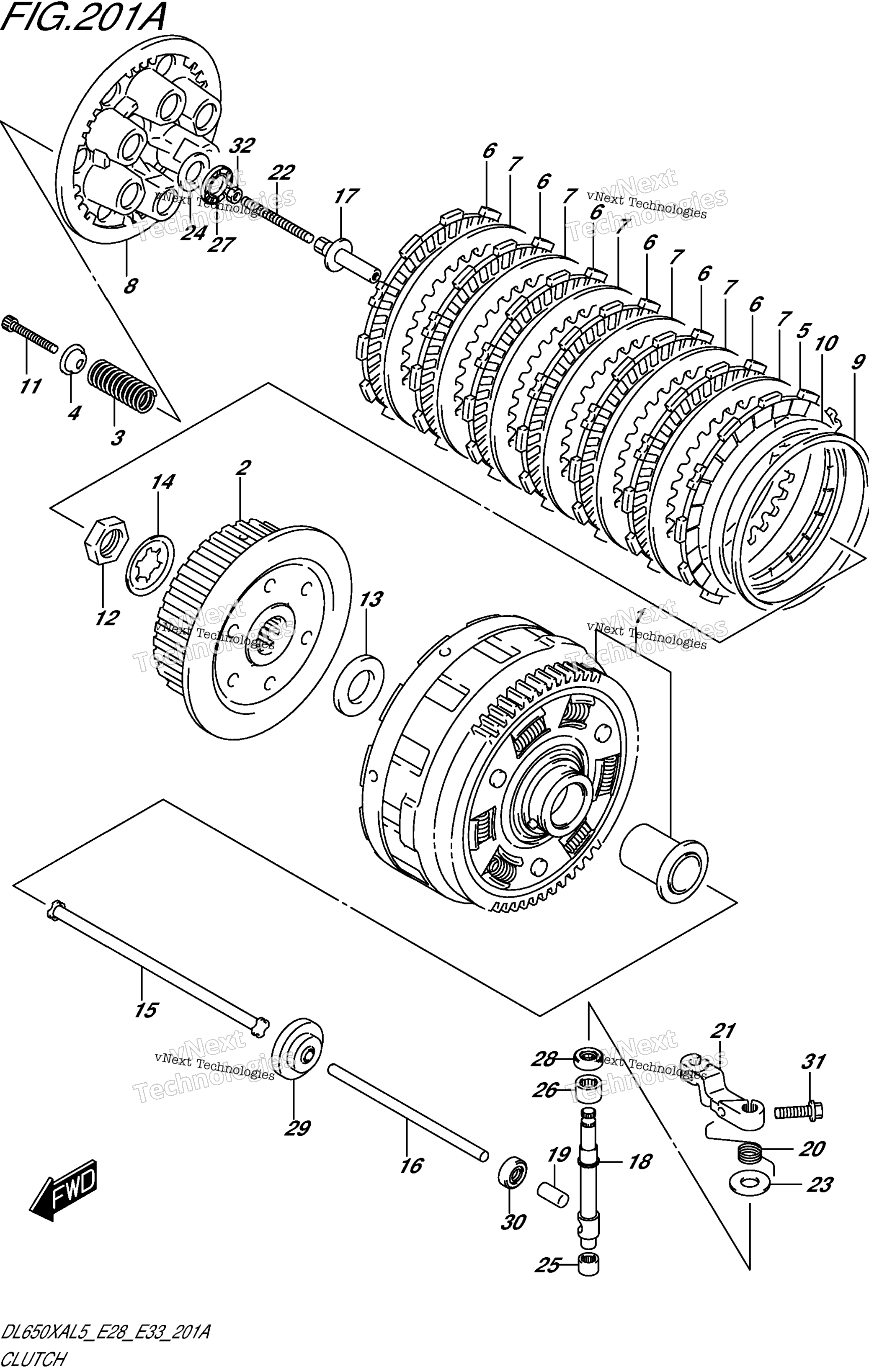

Схема сцепления для DL650XAL5
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRI DRIVEN (NT:71) art. 21200-44860-000
По запросу
2
Корзина сцепления Suzuki art. 21411-44101-000
По запросу
3
SPRING, CLUTCH art. 21413-17G10-000
По запросу
4
WASHER, CLUTCH SPRING art. 21414-29F00-000
По запросу
5
PLATE, CLUTCH DRIVE NO.2 (T:3.0) art. 21442-29F10-000
По запросу
6
Диск сцепления Suzuki art. 21441-29F30-000
от 2 405 ₽
7
Диск сцепления Suzuki 21451-28C31 art. 21451-28C31-000
от 1 292 ₽
8
Крышка корзины сцепления Suzuki art. 21462-14301-000
от 6 731 ₽
9
Кольцо стопорное Suzuki art. 21471-17G00-000
По запросу
10
Кольцо сцепления Suzuki art. 21472-17G00-000
от 1 544 ₽
11
BOLT, CLUTCH SPRING art. 21482-41G10-000
По запросу
12
Гайка Suzuki art. 09140-20001-000
от 473 ₽
13
WASHER (20X36X3) art. 09160-20067-000
По запросу
14
Стопорная шайба Suzuki art. 09167-20009-000
По запросу
15
ROD, PUSH RH art. 23110-44111-000
По запросу
16
ROD, CLUTCH PUSH LH art. 23111-15501-000
По запросу
17
PIECE, CLUTCH PUSH art. 23121-44H00-000
По запросу
18
CAMSHAFT, CLUTCH RELEASE art. 23122-44H00-000
По запросу
19
CAP, CLUTCH PUSH ROD art. 23123-41G00-000
По запросу
20
SPRING, CLUTCH RELEASE RETURN art. 23125-11J00-000
По запросу
21
ARM, CLUTCH RELEASE art. 23271-44H10-000
По запросу
22
SCREW (6X73) art. 09134-06015-000
По запросу
23
WASHER (10.5X24X1) art. 09160-10020-000
По запросу
24
WASHER (15.5X28X1) art. 09160-15045-000
По запросу
25
Подшипник КПП 10х14х14 Suzuki art. 09263-10014-000
от 2 552 ₽
26
BEARING (12X18X12) art. 09263-12027-000
По запросу
27
Подшипник Suzuki art. 09263-15003-000
от 1 092 ₽
28
OIL SEAL (10X20X6) art. 09282-10012-000
По запросу
29
Сальник 6X34X10.5 Suzuki art. 09283-06008-000
По запросу
30
Сальник 10х17х5 Suzuki art. 09285-10004-000
По запросу
31
BOLT art. 01547-0620A-000
По запросу
32
Гайка Suzuki art. 08310-0006A-000
от 263 ₽
