модель 2015 года
- Модель DR-Z 70
- Код модели DR-Z70L5

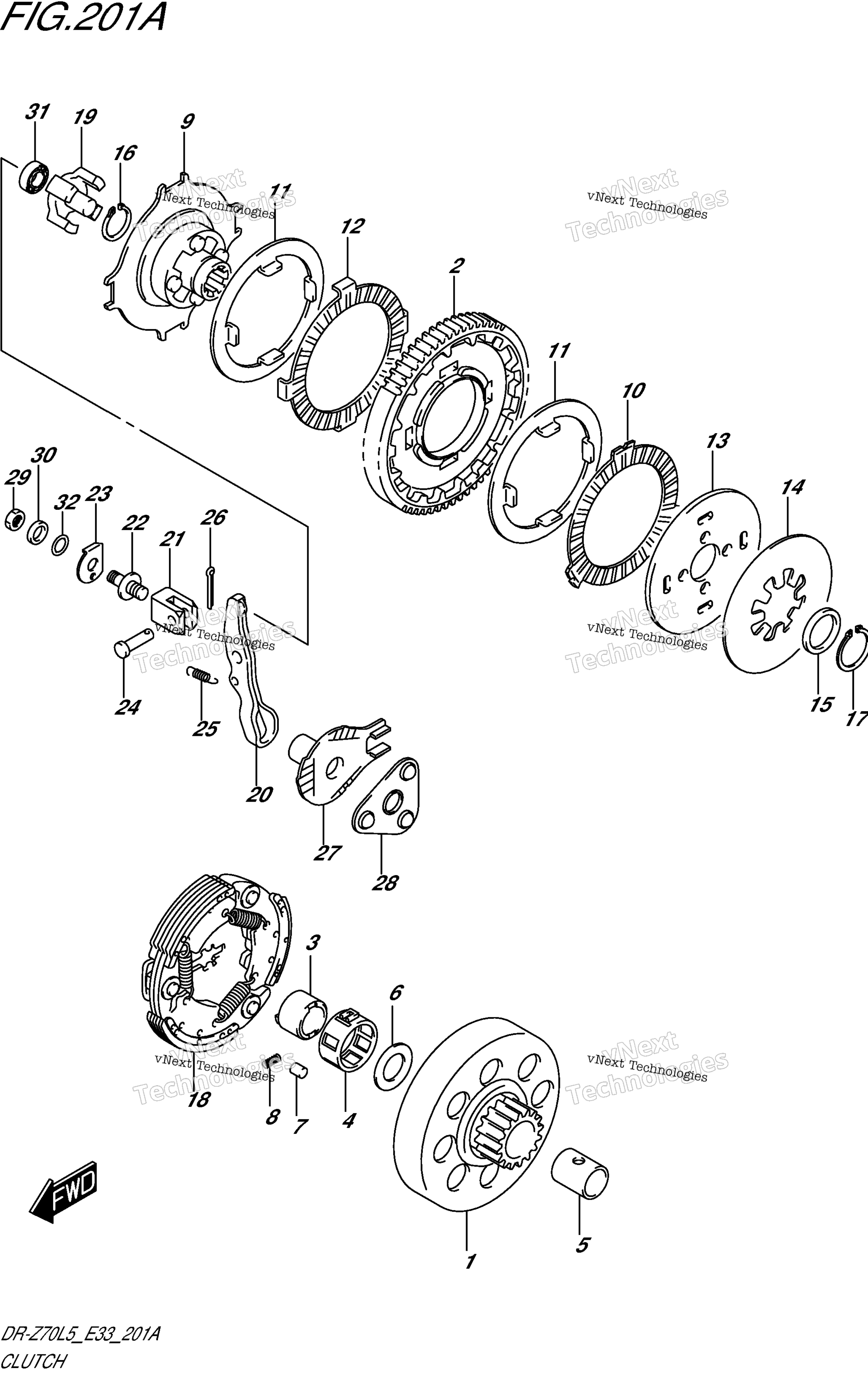

Схема сцепления для DR-Z70L5
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVE (NT:17) art. 21110-02A03-000
По запросу
2
GEAR, PRIMARY DRIVEN (NT:65) art. 21210-36G00-000
По запросу
3
RACE, ONE WAY CLUTCH INNER art. 21631-02A04-000
По запросу
4
RETAINER, ONE WAY CLUTCH art. 21652-30D01-000
По запросу
5
SPACER (16X21X23.5) art. 09180-16031-000
По запросу
6
SHIM (16X28X0.5) art. 09181-16214-000
По запросу
7
ROLLER (7X10) art. 09261-07006-000
По запросу
8
SPRING art. 09440-02003-000
По запросу
9
HUB, CLUTCH SLEEVE art. 21410-09403-000
По запросу
10
PLATE, CLUTCH DRIVE (T:2.6) art. 21441-09D02-000
По запросу
11
PLATE, CLUTCH DRIVEN (T:2.1) art. 21451-14H00-000
По запросу
12
PLATE, CLUTCH DRIVEN NO.2 (T:2.6) art. 21452-35401-000
По запросу
13
PLATE, CLUTCH PRESSURE (T:2.4) art. 21461-30A00-000
По запросу
14
WASHER art. 09164-22013-000
По запросу
15
SPACER (22X28X4) art. 09180-22033-000
По запросу
16
CIRCLIP art. 08331-31179-000
По запросу
17
CIRCLIP art. 08331-31219-000
По запросу
18
CLUTCH ASSY, SHOE art. 21501-02A02-000
По запросу
19
PIECE, CLUTCH PUSH art. 23121-30A01-000
По запросу
20
ARM, CLUTCH RELEASE art. 23221-09405-000
По запросу
21
BOSS, CLUTCH RELEASE ARM art. 23222-09401-000
По запросу
22
BOLT, CLUTCH RELEASE ADJUST art. 23223-09404-000
По запросу
23
WASHER art. 09169-06046-000
По запросу
24
PIN art. 09200-07005-000
По запросу
25
SPRING art. 09443-06053-000
По запросу
26
PIN art. 04111-1615A-000
По запросу
27
GUIDE, RELEASE BALL OUTER art. 23230-30A01-000
По запросу
28
BALL, CLUTCH RELEASE art. 23250-35402-000
По запросу
29
NUT art. 09140-06023-000
По запросу
30
WASHER (6.5X13X3.2) art. 09160-06123-000
По запросу
31
BEARING (16X6) art. 09266-16002-000
По запросу
32
.O RING (D:1.9,ID:5.7) art. 09280-06005-000
По запросу
