модель 2015 года
- Модель DR200
- Код модели DR200SL5

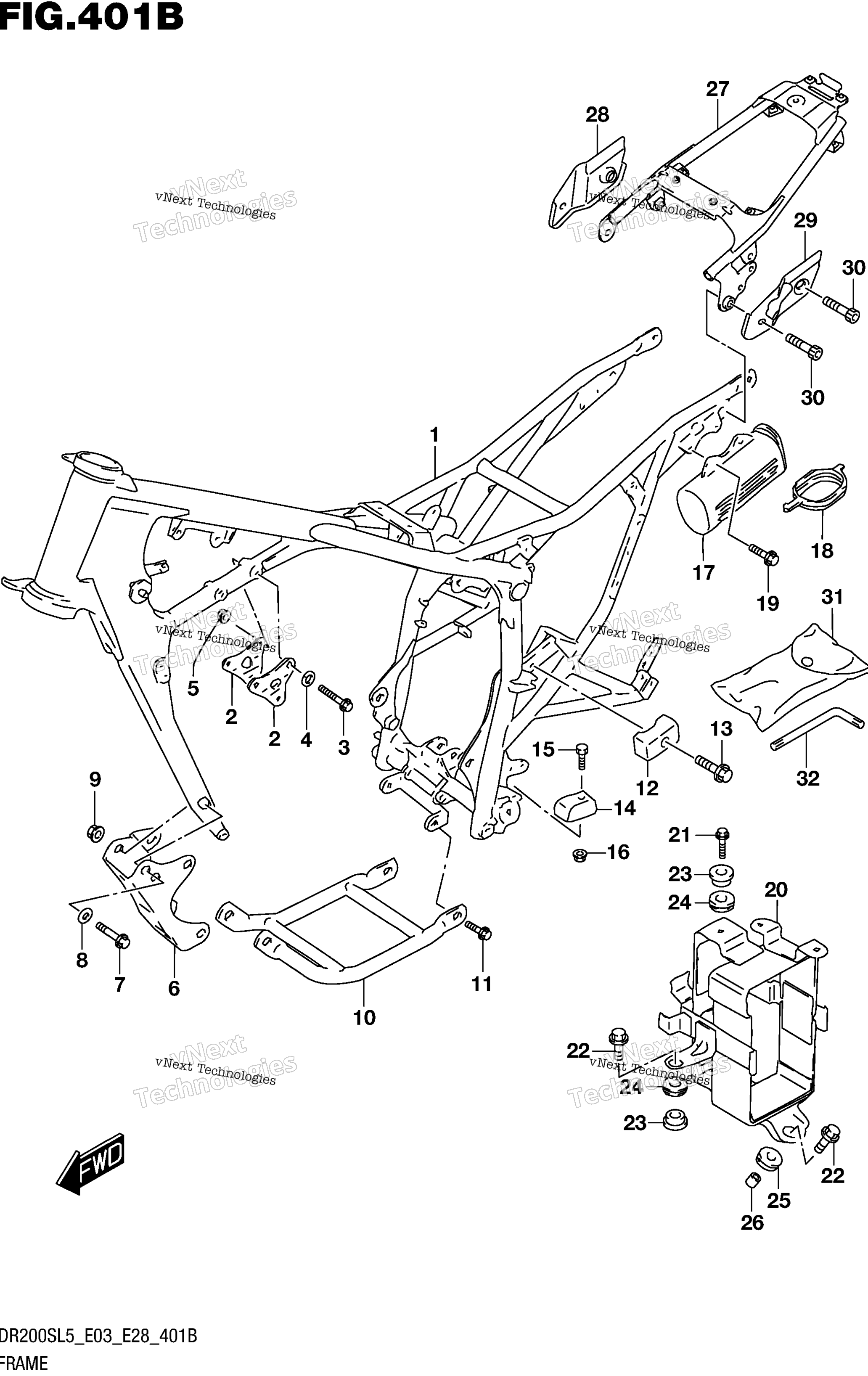

Схема рамы (Dr200sl5 E28) для DR200SL5
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (GRAY) art. 41100-44AL0-YPT
По запросу
2
PLATE, MOUNT UPPER (BLACK) art. 41991-42A00-291
По запросу
3
BOLT (8X53) art. 09103-08332-000
По запросу
4
LOCK WASHER art. 08321-0108A-000
По запросу
5
NUT art. 08319-3108A-000
По запросу
6
PLATE, MOUNT LOWER (GRAY) art. 41992-44AA1-YPT
По запросу
7
BOLT (8X70) art. 09103-08569-000
По запросу
8
LOCK WASHER art. 08321-0108A-000
По запросу
9
NUT art. 08319-3108A-000
По запросу
10
PROTECTOR, ENGINE (GRAY) art. 42510-44AA0-YPT
По запросу
11
BOLT art. 01551-1016A-000
По запросу
12
GUIDE, CHAIN UPPER art. 43911-44A01-000
По запросу
13
BOLT art. 01580-0635B-000
По запросу
14
GUIDE, CHAIN LOWER art. 43912-42AA0-000
По запросу
15
BOLT (6X20) art. 09128-06057-000
По запросу
16
NUT art. 08319-3106B-000
По запросу
17
HOLDER, TOOL art. 41551-38201-000
По запросу
18
CAP, TOOL HOLDER art. 41552-37210-000
По запросу
19
Болт Suzuki art. 09116-06165-000
от 116 ₽
20
HOLDER, BATTERY art. 41540-44AA0-000
По запросу
21
BOLT, UPPER art. 01550-0620B-000
По запросу
22
BOLT (6X25) art. 09116-06047-000
По запросу
23
WASHER art. 09169-06065-000
По запросу
24
CUSHION art. 09320-08510-000
По запросу
25
CUSHION LH art. 09320-10501-000
По запросу
26
SPACER (6.5X10X9) LH art. 09180-06285-000
По запросу
27
RAIL, SEAT art. 41200-49J00-000
По запросу
28
PLATE, REAR FRAME, RH art. 42651-49J00-000
По запросу
29
PLATE, REAR FRAME, LH art. 42661-49J00-000
По запросу
30
BOLT art. 07130-0816B-000
По запросу
31
TOOL ASSY art. 09800-21022-000
По запросу
32
SPANNER,HEXAGON (5) art. 09816-00059-000
По запросу
