модель 2015 года
- Модель LS650
- Код модели LS650L5

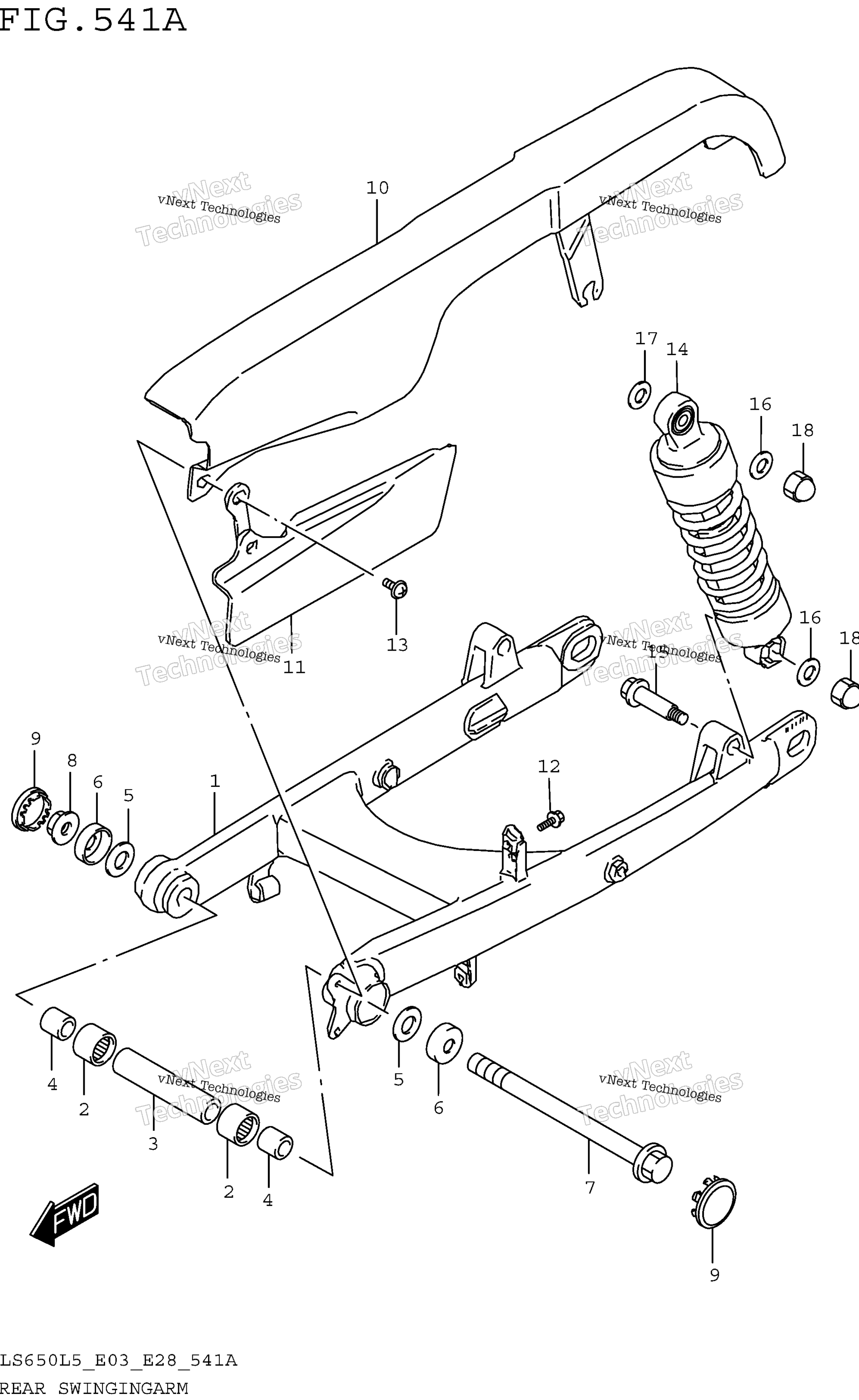

Схема заднего маятника для LS650L5
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGING ARM, REAR (BLACK) art. 61100-24B03-019
По запросу
2
BEARING (22X29X30) art. 09263-22017-000
По запросу
3
SPACER, REAR SWINGING ARM PIVOT CENTER art. 61282-24B01-000
По запросу
4
SPACER, REAR SWINGING ARM PIVOT art. 61251-24B00-000
По запросу
5
WASHER art. 08211-14341-000
По запросу
6
DUST SEAL, REAR SWINGING ARM PIVOT art. 61262-45002-000
По запросу
7
SHAFT, REAR SWINGING ARM PIVOT art. 61211-24B00-000
По запросу
8
NUT art. 08319-3114A-000
По запросу
9
CAP, REAR SWINGING ARM PIVOT art. 61222-38A01-000
По запросу
10
BELT CASE, UPPER art. 61310-24B02-000
По запросу
11
BELT CASE, LOWER art. 61320-24B02-000
По запросу
12
BOLT art. 01550-0612B-000
По запросу
13
SCREW art. 02112-7612B-000
По запросу
14
SHOCK ABSORBER ASSY, REAR art. 62100-24B00-000
По запросу
15
BOLT, REAR SHOCK ABSORBER LOWER art. 62313-24B00-000
По запросу
16
WASHER (10.5X28X2.3) art. 09160-10035-000
По запросу
17
WASHER,14.5X29X2.3 (14.5X29X2 art. 09160-14009-000
По запросу
18
NUT art. 08313-10107-000
По запросу
