модель 2015 года
- Модель VL800
- Код модели VL800L5

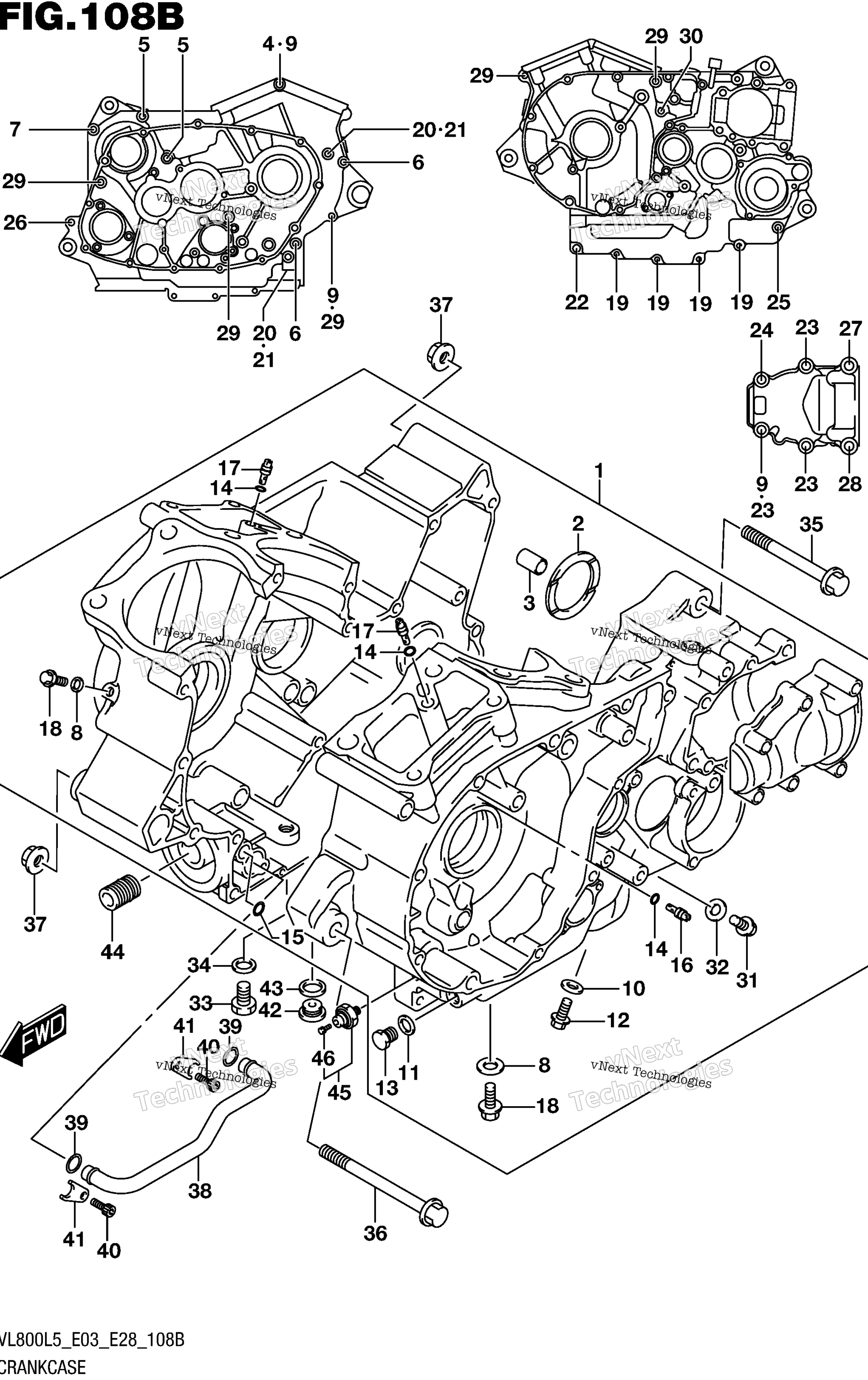

Схема картера (Vl800l5 E33) для VL800L5
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11302-39830-000
По запросу
2
WASHER (48.1X64X1.94) art. 09160-48001-000
По запросу
2
WASHER (48.1X64X1.96) art. 09160-48002-000
По запросу
2
WASHER (48.1X64X1.99) art. 09160-48003-000
По запросу
2
WASHER (48.1X64X2.01) art. 09160-48004-000
По запросу
2
WASHER (48.1X64X2.04) art. 09160-48005-000
По запросу
2
WASHER (48.1X64X2.06) art. 09160-48006-000
По запросу
2
WASHER (48.1X64X2.16) art. 09160-48010-000
По запросу
2
WASHER (48.1X64X2.14) art. 09160-48009-000
По запросу
2
WASHER (48.1X64X2.11) art. 09160-48008-000
По запросу
2
WASHER (48.1X64X2.09) art. 09160-48007-000
По запросу
3
PIN (8.4X11X20) art. 09206-11007-000
По запросу
4
BOLT (8X160) art. 09103-08405-000
По запросу
5
BOLT (8X120) art. 09103-08406-000
По запросу
6
BOLT (8X105) art. 09103-08179-000
По запросу
7
BOLT (8X95) art. 09103-08164-000
По запросу
8
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
9
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
10
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
11
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
12
PLUG (10X12) art. 09247-10008-000
По запросу
13
PLUG (14X12) art. 09247-14026-000
По запросу
14
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
15
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
16
JET art. 09493-20014-000
По запросу
17
JET AIR (#14) art. 09493-28010-000
По запросу
18
BOLT art. 01550-0610A-000
По запросу
19
BOLT art. 01547-0640A-000
По запросу
20
BOLT art. 01550-0812A-000
По запросу
21
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
22
BOLT art. 01550-0835A-000
По запросу
23
BOLT art. 01550-0840A-000
По запросу
24
Болт Suzuki art. 01550-0850A-000
от 263 ₽
25
Болт Suzuki art. 01550-0855A-000
По запросу
26
BOLT art. 01550-0860A-000
По запросу
27
Болт Suzuki art. 01550-0855A-000
По запросу
28
BOLT art. 01550-0865A-000
По запросу
29
BOLT (8X95) art. 09103-08105-000
По запросу
30
BOLT art. 01550-0875A-000
По запросу
31
BOLT (8X12) art. 09103-08407-000
По запросу
32
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
33
Сливной болт масла Suzuki art. 09247-12011-000
от 473 ₽
34
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
35
BOLT (10X135) art. 09103-10706-000
По запросу
36
BOLT (10X160) art. 09103-10705-000
По запросу
37
Гайка Suzuki art. 09159-10113-000
от 368 ₽
38
PIPE, OIL GALLERY art. 11451-38A00-000
По запросу
39
O RING (D:3.1,ID:14.8) art. 09280-15008-000
По запросу
40
BOLT (6X12) art. 09106-06075-000
По запросу
41
CLAMP art. 11461-38A00-000
По запросу
42
PLUG art. 09248-16013-000
По запросу
43
Прокладка Suzuki art. 09168-16002-000
По запросу
44
UNION art. 16591-06B01-000
По запросу
45
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
46
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
