модель 2016 года
- Модель DL1000 V-STROM
- Код модели DL1000AL6

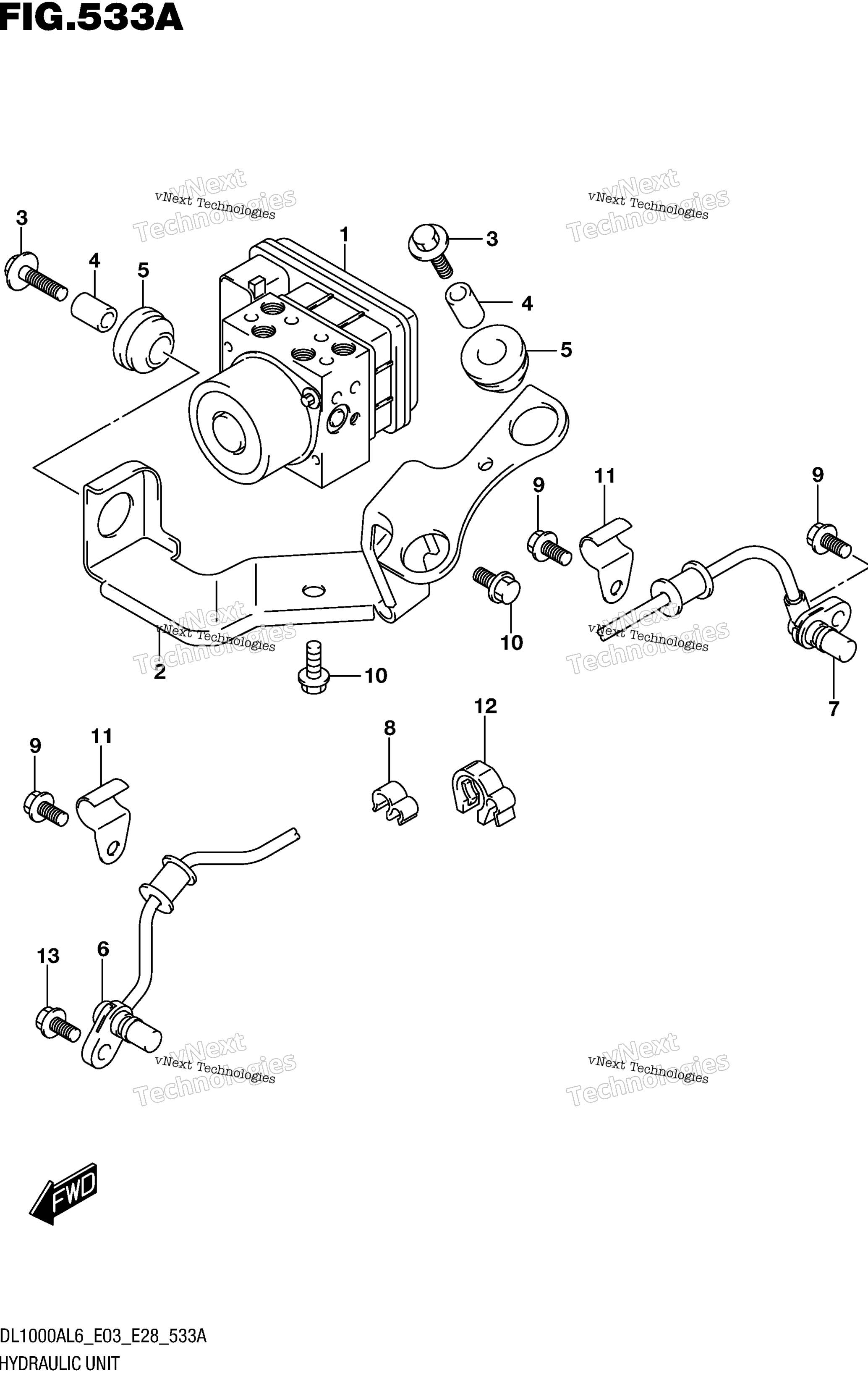

Схема гидравлического блока для DL1000AL6
Схема
Детали
Номер
Наименование детали
Цена
1
UNIT ASSY, HYDRAULIC ABS art. 55610-31J00-000
По запросу
2
HOLDER, HYDRAULIC UNIT art. 55660-31J00-000
По запросу
3
BOLT (6X25) art. 55661-10G00-000
По запросу
4
SPACER,HYDR UNIT MTG (#05) art. 55662-10G00-000
По запросу
5
RUBBER art. 09320-10066-000
По запросу
6
SENSOR, FRONT WHEEL ABS art. 55710-31J00-000
По запросу
7
SENSOR, REAR WHEEL ABS art. 65710-31J00-000
По запросу
8
CLAMP art. 09408-00266-000
По запросу
9
Болт Suzuki art. 01547-0612A-000
По запросу
10
Болт Suzuki art. 01550-0612A-000
По запросу
11
CLAMP, SENSOR LEAD art. 55731-23H00-000
По запросу
12
CLAMP art. 09408-00307-000
По запросу
13
Болт Suzuki art. 01547-0612A-000
По запросу
