модель 2016 года
- Модель DL650 V-STROM
- Код модели DL650AL6

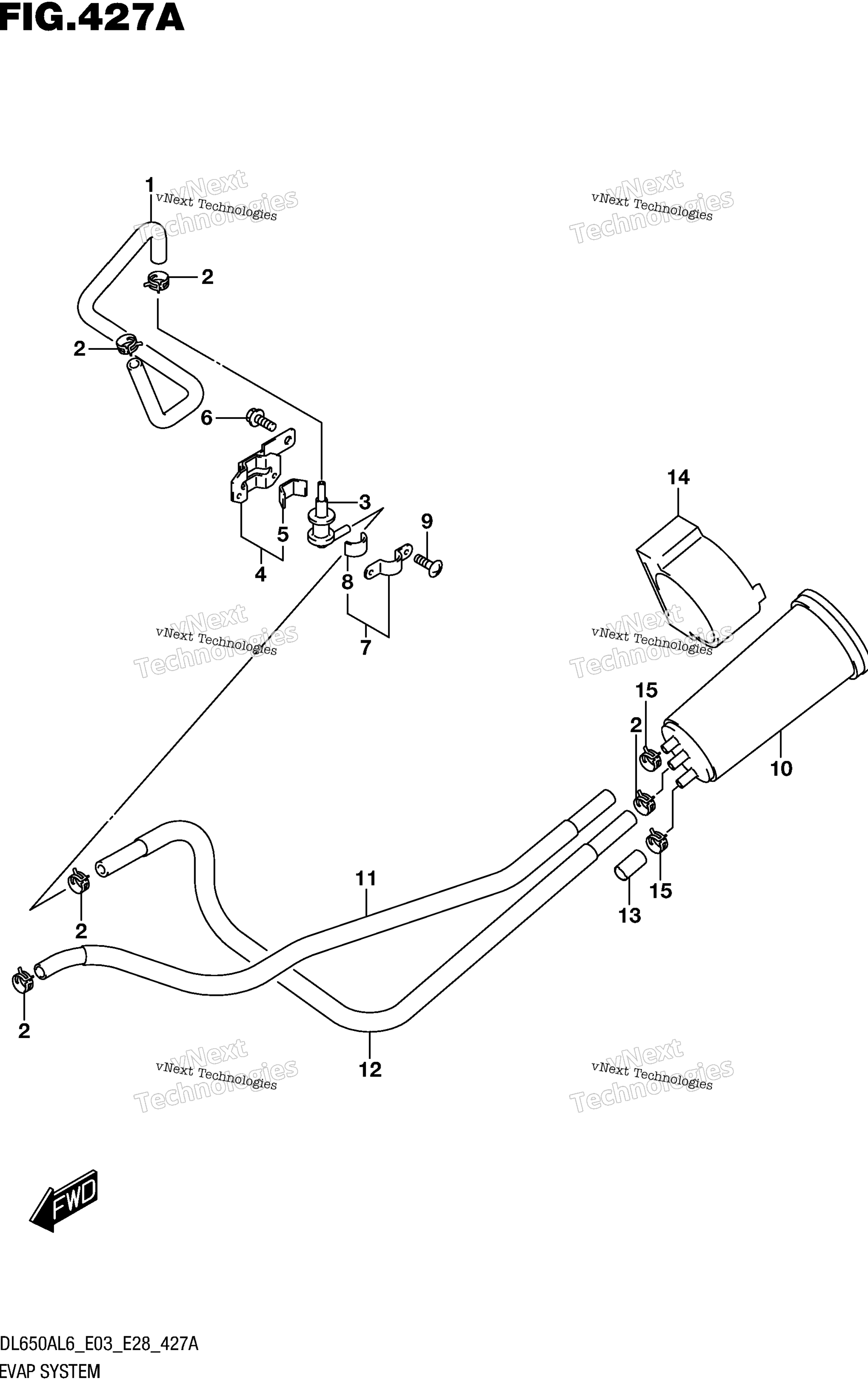

Схема системы испарения (Dl650al6 E33) для DL650AL6
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, TANK & VALVE art. 44434-11J00-000
По запросу
2
CLIP art. 09401-11413-000
По запросу
3
VALVE FUEL TANK BREATHER art. 44240-17C00-000
По запросу
4
PLATE, BREATHER VALVE art. 44890-06G00-000
По запросу
5
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
6
BOLT art. 01550-0612B-000
По запросу
7
PLATE FUEL TANK BREATHER NO.2 art. 44892-24A00-000
По запросу
8
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
9
SCREW art. 02142-0408B-000
По запросу
10
CANISTER art. 17210-15H00-000
По запросу
11
HOSE, CANISTER PURGE art. 18561-11J00-000
По запросу
12
HOSE, CANISTER SURGE art. 18563-11J00-000
По запросу
13
CAP (OD:11.5) art. 09251-07003-000
По запросу
14
CUSHION, CANISTER art. 44883-06G01-000
По запросу
15
CLIP art. 09401-12404-000
По запросу
Другие схемы модели
Система испарения (Dl650al6 E33)
