модель 2016 года
- Модель DR-Z 125
- Код модели DR-Z125LL6

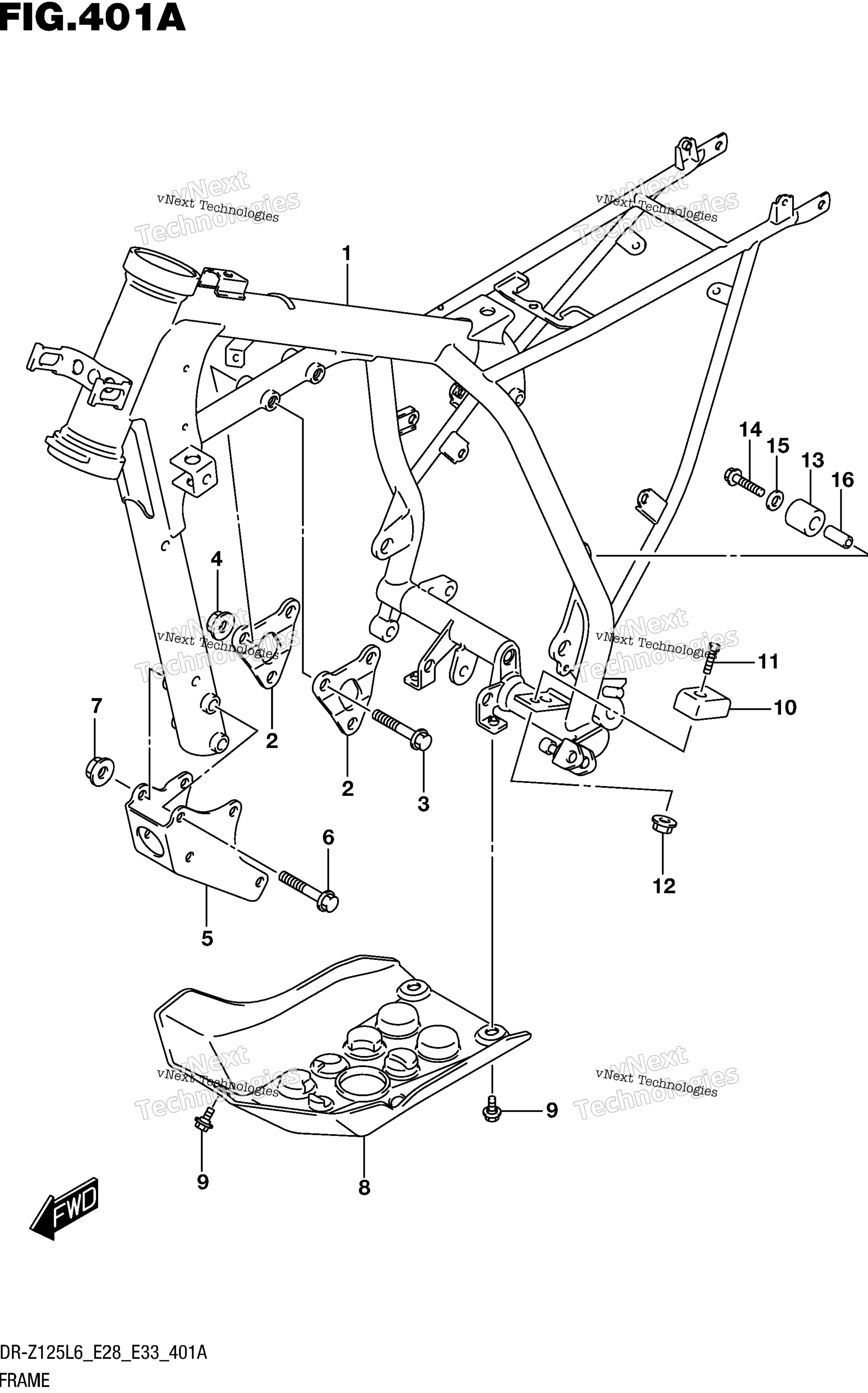

Схема рамы для DR-Z125LL6
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (GLAY) art. 41100-08G11-YPT
По запросу
2
PLATE, ENG MTG UPPER art. 41991-08G00-000
По запросу
3
BOLT (8X53) art. 09103-08332-000
По запросу
4
NUT art. 08319-3108A-000
По запросу
5
PLATE, ENG MTG LWR (GLAY) art. 41992-08G00-YPT
По запросу
6
BOLT (8X65) art. 09103-08354-000
По запросу
7
NUT art. 08319-3108A-000
По запросу
8
PROTECTOR, ENGINE art. 42511-08G00-000
По запросу
9
BOLT (6X12) art. 09111-06107-000
По запросу
10
GUIDE, CH LENGTH CONTROL LOWE art. 43912-42A00-000
По запросу
11
BOLT (6X16) art. 09128-06088-000
По запросу
12
NUT art. 08319-3106A-000
По запросу
13
ROLLER, CHAIN CONTROL UPR art. 43911-13E10-000
По запросу
14
BOLT (8X38) art. 09103-08178-000
По запросу
15
WASHER art. 08211-08201-000
По запросу
16
SPACER (8.6X12.2X26.5) art. 09180-08215-000
По запросу
