модель 2016 года
- Модель DR200
- Код модели DR200SL6

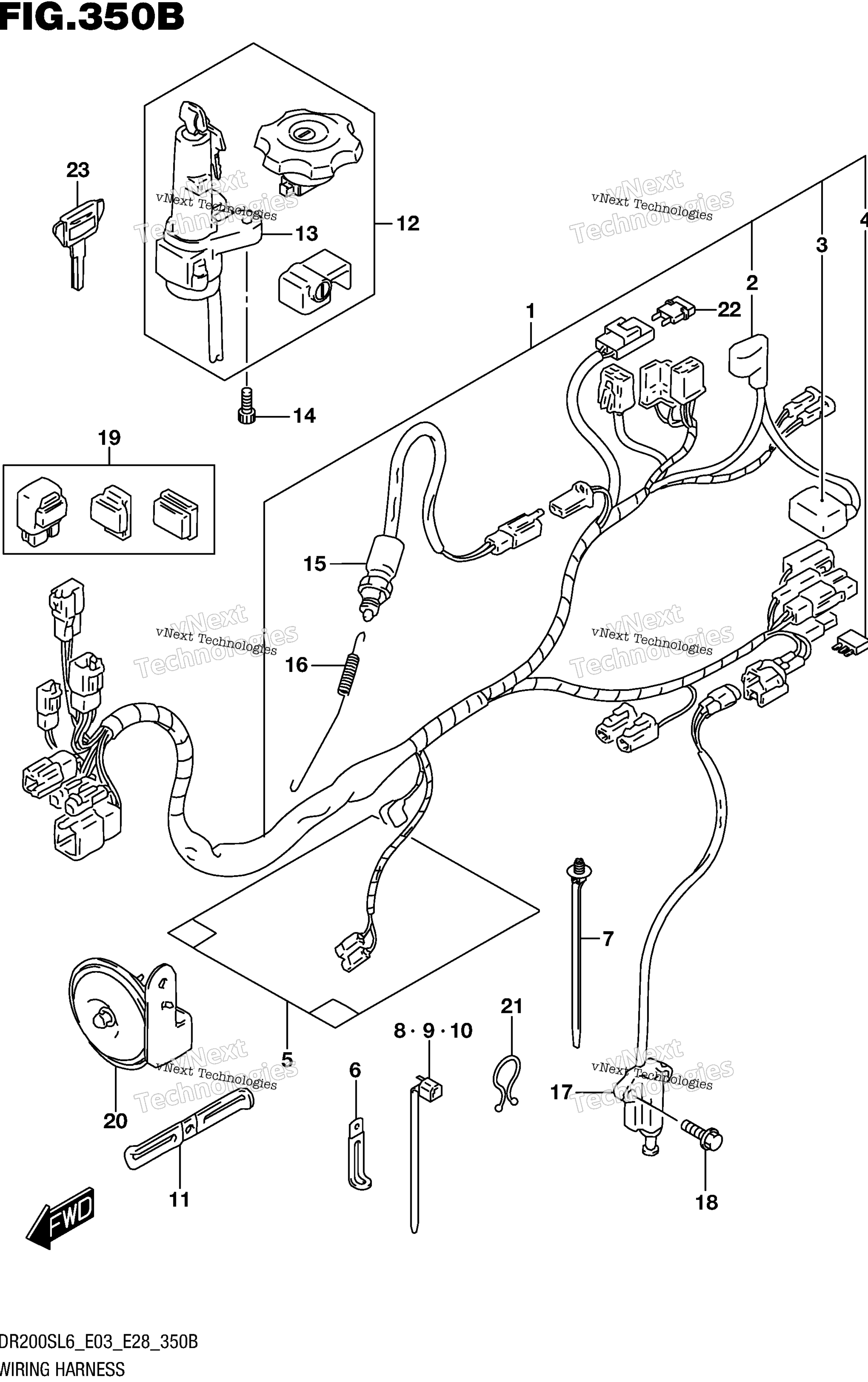

Схема жгута проводов (Dr200sel3 E28) для DR200SL6
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 36610-49J00-000
По запросу
2
.CAP, STARTER RELAY art. 31861-10D00-000
По запросу
3
.CAP, BATTERY PLUS art. 33624-10D00-000
По запросу
4
.DIODE art. 36611-38A10-000
По запросу
5
COVER, WIRE HARNESS art. 36618-15D21-000
По запросу
6
CLAMP (L:80) art. 09404-06036-000
По запросу
7
CLAMP (L:154) art. 09407-17403-000
По запросу
8
CLAMP (L:125) art. 09407-14403-000
По запросу
9
CLAMP (L:165) art. 09407-18402-000
По запросу
10
CLAMP (L:190) art. 09407-19401-000
По запросу
11
CLAMP, STARTER MOTOR LEAD art. 36651-05301-000
По запросу
12
LOCK SET art. 37100-42841-000
По запросу
13
.SWITCH ASSY, IGNITION art. 37100-42A01-000
По запросу
14
BOLT art. 07130-0616B-000
По запросу
15
SWITCH ASSY, STOP LAMP art. 37740-45D00-000
По запросу
16
SPRING art. 09443-06064-000
По запросу
17
SWITCH ASSY, SIDE STAND art. 37840-06G01-000
По запросу
18
Болт Suzuki art. 01550-0620A-000
от 326 ₽
19
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
20
HORN ASSY art. 38500-44B00-000
По запросу
21
CLIP (ID:11.5) art. 09408-00012-000
По запросу
22
FUSE (20A) art. 09481-20101-000
По запросу
23
Болванка ключка зажигания Suzuki art. 37146-03A00-000
По запросу
23
KEY, BLANK OPT art. 37146-03A10-000
По запросу
23
KEY, BLANK OPT art. 37146-03A20-000
По запросу
23
KEY, BLANK OPT art. 37146-03A30-000
По запросу
Другие схемы модели
Жгут проводов (Dr200sel3 E28)
