модель 2016 года
- Модель GSX1300
- Код модели GSX1300RAL6

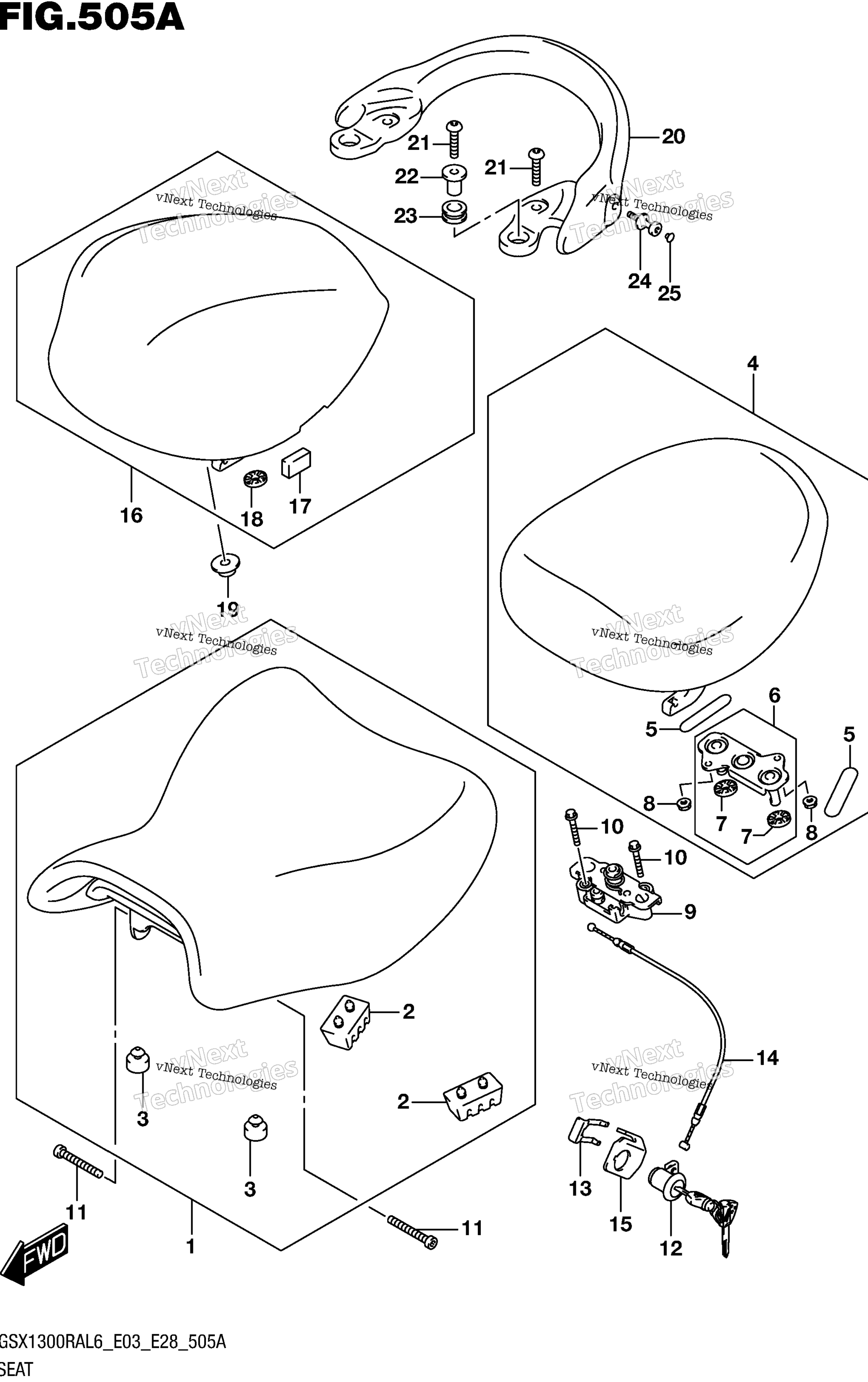

Схема сиденья для GSX1300RAL6
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT ASSY (BLACK) art. 45100-15H03-EJY
По запросу
2
.CUSHION art. 45149-45330-000
По запросу
3
Втулка Suzuki art. 09321-10011-000
По запросу
4
SEAT ASSY, PILLION (BLACK) art. 45300-15H12-U6H
По запросу
5
.CUSHION art. 45149-15H10-000
По запросу
6
.STRIKER, SEAT LOCK art. 45290-15H00-000
По запросу
7
..CUSHION art. 45213-42F00-000
По запросу
8
Гайка Suzuki art. 08316-1006A-000
По запросу
9
BRACKET, SEAT SUPPORT art. 45220-15H00-000
По запросу
10
BOLT art. 01547-0630A-000
По запросу
11
Болт Suzuki art. 45191-15H00-000
По запросу
12
LOCK ASSY, SEAT art. 95700-14810-000
По запросу
13
PLATE,SEAT LOCK ASSY art. 45289-11F00-000
По запросу
14
CABLE, SEAT LOCK art. 45280-18G01-000
По запросу
15
GUIDE, CABLE art. 45288-14F20-000
По запросу
16
BOX, SEAT TAIL (RED) FOR A9Z art. 45550-15H01-YYG
По запросу
16
BOX, SEAT TAIL (WHITE) FOR ARA art. 45550-15H01-RB5
По запросу
16
BOX, SEAT TAIL (BLACK) FOR AA3 art. 45550-15H01-YVB
По запросу
17
.CUSHION art. 45553-15H00-000
По запросу
18
.CUSHION art. 45213-42F00-000
По запросу
19
.WASHER,FRAME COVER art. 47190-24F01-000
По запросу
20
HANDLE, PILLION RIDER (BLACK) FOR AA3 art. 46211-15H01-YVB
По запросу
20
HANDLE, PILLION RIDER (WHITE) FOR ARA art. 46211-15H01-RB5
По запросу
20
HANDLE, PILLION RIDER (RED) FOR A9Z art. 46211-15H01-YYG
По запросу
21
BOLT (8X33) art. 09106-08137-000
По запросу
22
WASHER, PILLION RIDER HANDLE art. 47190-24F11-000
По запросу
23
CUSHION,PILLION RIDER HANDLE art. 46217-24F00-000
По запросу
24
HOOK, HANDLE art. 46212-24F11-000
По запросу
25
Крышка болта Suzuki 09250-05009 art. 09250-05009-000
По запросу
26
A9Z=YMD(SILVER),YYG(RED) art. SPECIAL NOTE
По запросу
