модель 2016 года
- Модель LS650
- Код модели LS650L6

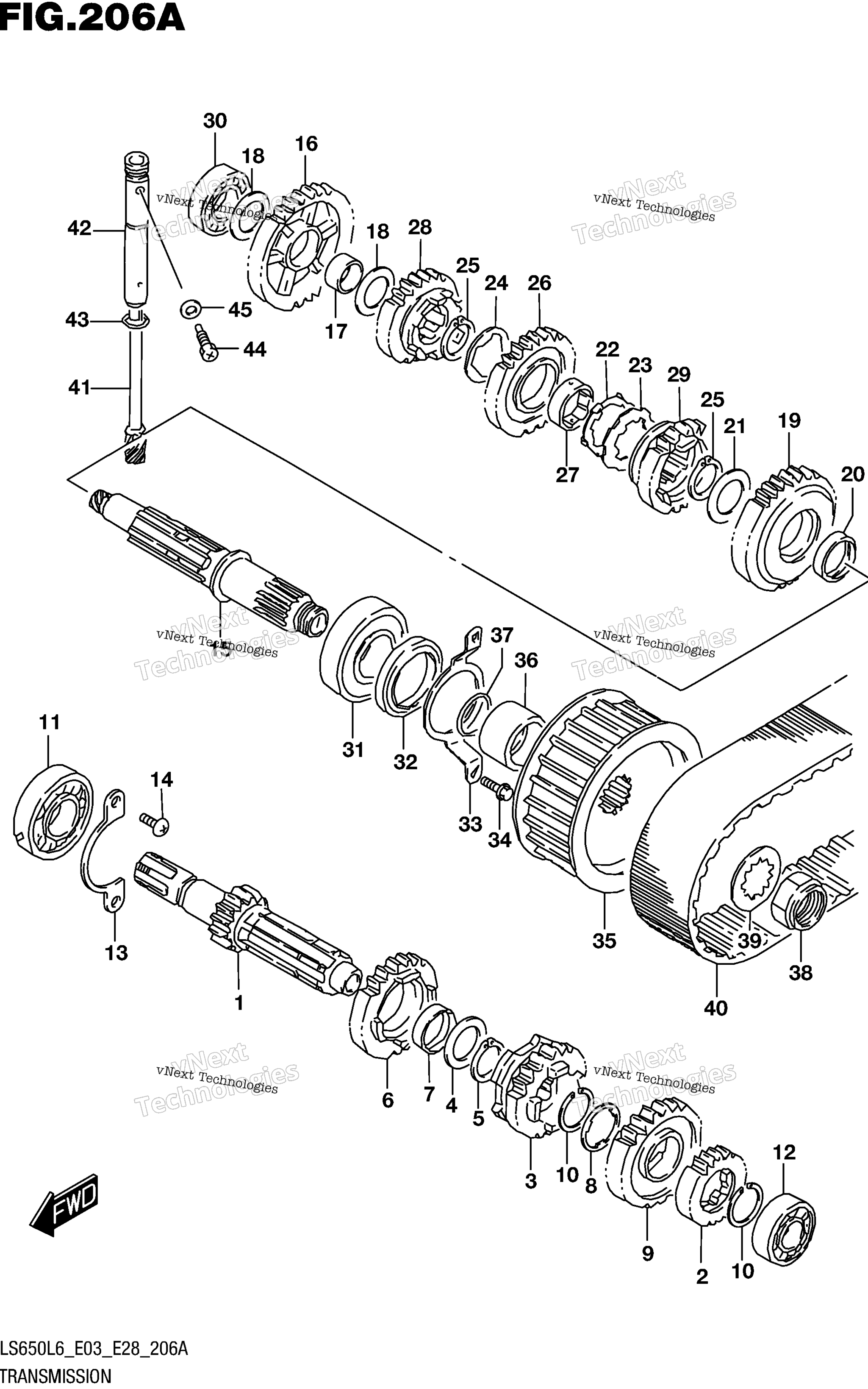

Схема трансмиссии для LS650L6
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT (NT:15) art. 24121-24B12-000
По запросу
2
GEAR, 2ND DRIVE (NT:19) art. 24221-24B21-000
По запросу
3
GEAR, 3RD DRIVEN (NT:21) art. 24231-24B30-000
По запросу
4
WASHER art. 08211-25351-000
По запросу
5
SNAP RING art. 09380-25003-000
По запросу
6
GEAR, 4TH DRIVE (NT:23) art. 24241-24B20-000
По запросу
7
BUSH art. 24252-19F00-000
По запросу
8
WASHER LOCK (25.1X31X1.0) art. 09167-25012-000
По запросу
9
GEAR, 5TH DRIVE (NT:26) art. 24251-24B13-000
По запросу
10
CIRCLIP art. 09380-25010-000
По запросу
11
BEARING (22X56X16) RH art. 09262-22028-000
По запросу
12
BEARING (17X40X12) LH art. 09262-17027-000
По запросу
13
RETAINER, CENTER SHAFT art. 24741-24B00-000
По запросу
14
SCREW art. 02112-0612A-000
По запросу
15
DRIVE SHAFT art. 24130-24B12-000
По запросу
16
GEAR, 1ST DRIVEN (NT:35) art. 24311-24B11-000
По запросу
17
BUSH (20X24X13) art. 09300-20032-000
По запросу
18
SHIM (20X30X1) art. 09181-20195-000
По запросу
19
GEAR, 2ND DRIVEN (NT:30) art. 24321-24B20-000
По запросу
20
BUSH (25X29X8) art. 09300-25020-000
По запросу
21
WASHER art. 08211-25351-000
По запросу
22
WASHER (25.1X37X2.5) RH art. 09169-25001-000
По запросу
23
WASHER,LOCK (25.1X41X1.5) LH art. 09167-25013-000
По запросу
24
LOCK WASHER art. 09167-25016-000
По запросу
25
SNAP RING art. 09380-25003-000
По запросу
26
GEAR, 3RD DRIVEN (NT:24) art. 24331-24B20-000
По запросу
27
BUSH, DRIVEN GEAR art. 24332-24510-000
По запросу
28
GEAR, 4TH DRIVEN (NT:22) art. 24341-24B20-000
По запросу
29
GEAR, 5TH DRIVEN (NT:23) art. 24351-24B13-000
По запросу
30
BEARING (20X42X12) RH art. 09262-20106-000
По запросу
31
BEARING (25X62X17) LH art. 09262-25125-000
По запросу
32
Сальник 36X50X6 ведущей звезды Suzuki art. 09283-36003-000
от 1 901 ₽
33
RETAINER, DRIVE SHAFT OIL SEA art. 24751-24B00-000
По запросу
34
Болт Suzuki art. 01547-0612A-000
По запросу
35
PULLEY, FRONT art. 27510-24B01-000
По запросу
36
SPACER, FRONT PULLEY art. 27531-24B00-000
По запросу
37
Кольцо уплотнительное Suzuki 09280-24010-00 art. 09280-24010-000
от 790 ₽
38
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
39
Стопорная шайба Suzuki art. 09167-25027-000
По запросу
40
BELT, DRIVE art. 27611-24B00-133
По запросу
41
GEAR, SPDOM DRIVEN (NT:8) art. 26131-24B00-000
По запросу
42
SLEEVE, SPDOM DRIVEN GEAR art. 26481-24B01-000
По запросу
43
O RING (D:1.3,ID:9.6) art. 09280-10001-000
По запросу
44
BOLT (6X10) art. 09135-06501-000
По запросу
45
GASKET (6.2X11X1.2) art. 09168-06004-000
По запросу
