модель 2016 года
- Модель VL1500
- Код модели VL1500BL6

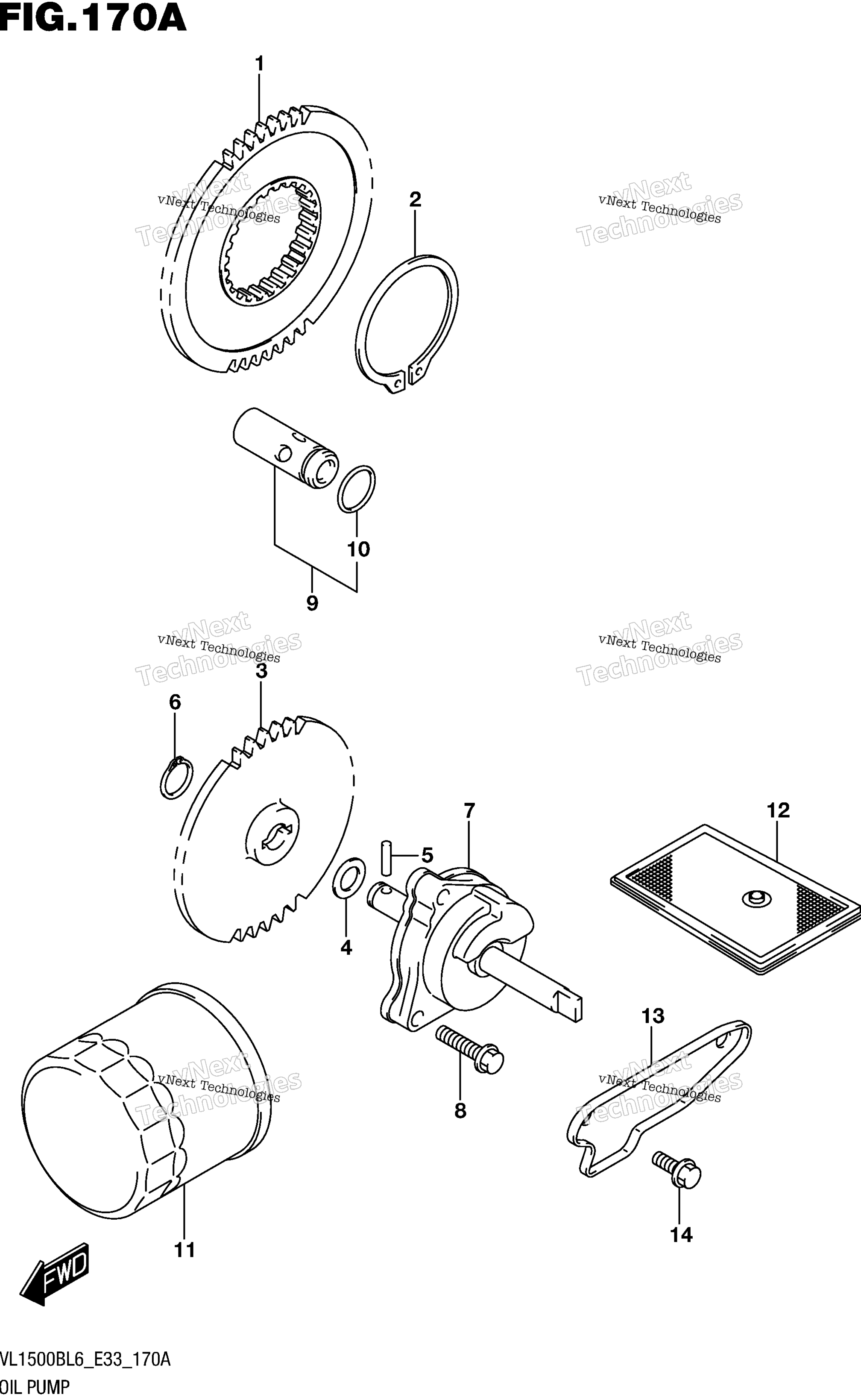

Схема масляного насоса для VL1500BL6
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, OIL PUMP DRIVE (NT:55) art. 16321-40H00-000
По запросу
2
CIRCLIP art. 08331-31529-000
По запросу
3
GEAR, OIL PUMP DRIVEN (NT:40) art. 16331-40H00-000
По запросу
4
SHIM (10X18X0.5) art. 09181-10158-000
По запросу
5
PIN (4X15.8) art. 09261-04009-000
По запросу
6
CIRCLIP art. 08331-31109-000
По запросу
7
PUMP ASSY, ENGINE OIL art. 16400-40H00-000
По запросу
8
BOLT art. 01547-0625A-000
По запросу
9
VALVE ASSY, OIL RELIEF art. 16440-24F00-000
По запросу
10
Кольцо резиновое Suzuki 09280-13004 art. 09280-13004-000
По запросу
11
Фильтр масляный 16510-07J00 art. 16510-07J00-000
от 2 310 ₽
12
STRAINER, ENGINE OIL art. 16520-32E01-000
По запросу
13
CAP, OIL STRAINER art. 16523-17G00-000
По запросу
14
Болт Suzuki art. 01547-0612A-000
По запросу
