модель 2017 года
- Модель GSX-R1000
- Код модели GSX-R1000AL7

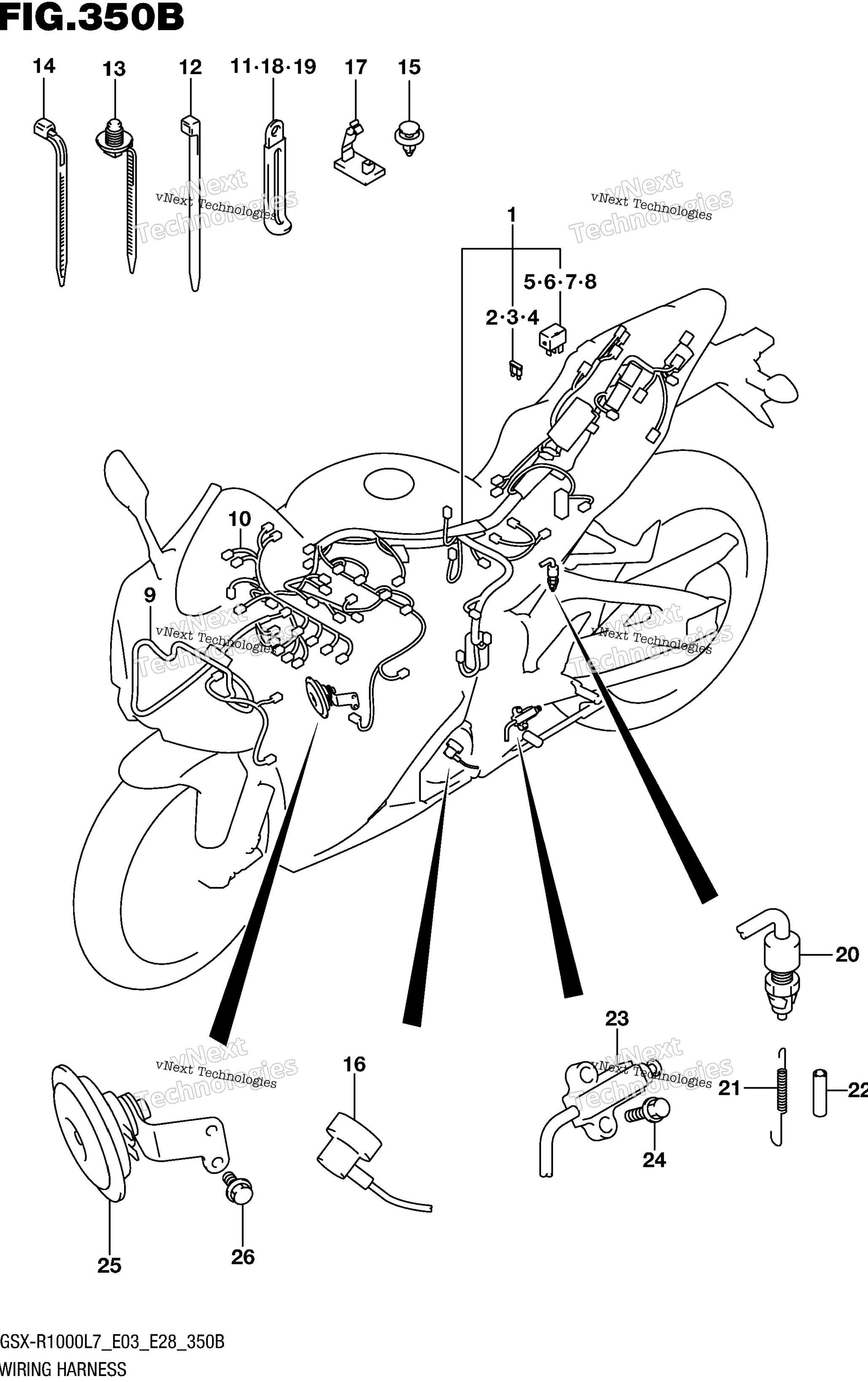

Схема жгута проводов (Gsx-R1000l7 E28) для GSX-R1000AL7
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 art. 36610-17K40-000
По запросу
2
.FUSE (7.5A) art. 09481-07504-000
По запросу
3
.FUSE (10A) art. 09481-10504-000
По запросу
4
Предохранитель 15А Suzuki art. 09481-15504-000
По запросу
5
.RELAY FUEL PUMP art. 38860-76F01-000
По запросу
6
.RELAY FAN MOTOR art. 38860-76F01-000
По запросу
7
.RELAY SIDE STAND art. 38860-76F01-000
По запросу
8
.RELAY HEADLAMP art. 38860-76F01-000
По запросу
9
HARNESS, WIRING NO.2 art. 36620-17K10-000
По запросу
10
HARNESS,WIRING NO.3 art. 36630-17K00-000
По запросу
11
CLAMP (L:45) art. 09404-06429-000
По запросу
12
CLAMP (L:145) art. 09407-14407-000
По запросу
13
CLAMP (L:154) art. 09407-17403-000
По запросу
14
CLAMP (L:125) art. 09407-14403-000
По запросу
15
CLIP art. 09409-06328-000
По запросу
16
WIRE,OIL PRESSURE SWITCH LEAD art. 36851-17K00-000
По запросу
17
CLAMP art. 09403-04310-000
По запросу
18
CLAMP (L:45) art. 09404-06429-000
По запросу
19
CLAMP (L:80) art. 09404-06036-000
По запросу
20
SWITCH ASSY,STOP LAMP art. 37740-17K00-000
По запросу
21
SPRING art. 09443-06087-000
По запросу
22
HOSE (5X8.2X600) L:600->60 art. 44420-44AR0-000
По запросу
23
SWITCH ASSY, SIDE STAND art. 37840-35F01-000
По запросу
24
Болт Suzuki art. 01550-0620A-000
от 326 ₽
25
HORN ASSY art. 38500-17K00-000
По запросу
26
Болт Suzuki art. 01550-0612A-000
По запросу
Другие схемы модели
Жгут проводов (Gsx-R1000l7 E28)
