модель 2017 года
- Модель GSX-S1000
- Код модели GSX-S1000AL7

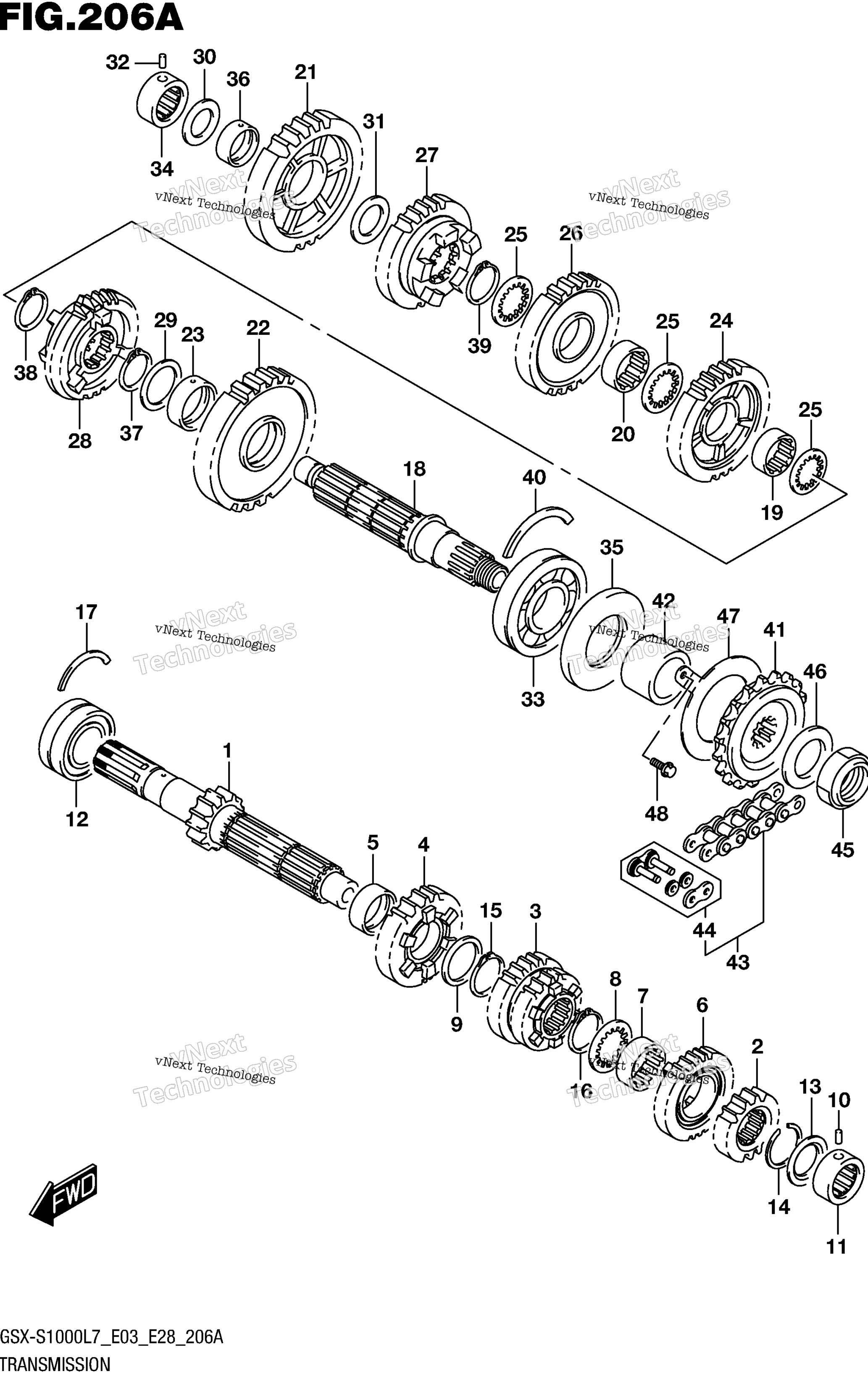

Схема трансмиссии для GSX-S1000AL7
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, CNTR (NT:16) art. 24120-40F30-000
По запросу
2
GEAR,2ND DRIVE (NT:19) art. 24221-40F30-000
По запросу
3
(NT:21/24) art. 24231-40F40-000
По запросу
4
GEAR, 5TH DRIVE (NT:25) art. 24251-40F40-000
По запросу
5
BUSH, 5TH DRIVE GEAR art. 24252-35F00-000
По запросу
6
GEAR, 6TH DRIVE (NT:26) art. 24261-40F30-000
По запросу
7
BUSH, 6TH DRIVE GEAR art. 24262-35F10-000
По запросу
8
LOCK WASHER (27X36X2.5) art. 09167-27003-000
По запросу
9
SHIM (27X36X2.5) art. 09181-27014-000
По запросу
10
PIN (6X10) art. 09261-06003-000
По запросу
11
BEARING (20X34X13.5) art. 09263-20087-000
По запросу
12
BEARING (25X52X20.6) RH art. 09267-25013-000
По запросу
13
SEAL,OIL (20X31.2X2.7) art. 09285-20006-000
По запросу
14
CIRCLIP art. 09380-27004-000
По запросу
15
CIRCLIP art. 09380-27006-000
По запросу
16
CIRCLIP art. 09380-27006-000
По запросу
17
C-RING art. 09390-58001-000
По запросу
18
SHAFT, DRIVE art. 24131-40F10-000
По запросу
19
BUSH art. 24332-46H00-000
По запросу
20
BUSH art. 24332-46H00-000
По запросу
21
GEAR, 1ST DRIVEN (NT:41) art. 24311-40F30-000
По запросу
22
GEAR, 2ND DRIVEN (NT:39) art. 24321-40F50-000
По запросу
23
BUSH, 2ND DRIVEN GEAR art. 24322-02F01-000
По запросу
24
GEAR,3RD DRIVEN (NT:36) art. 24331-40F30-000
По запросу
25
WASHER, 3RD & 4TH DRIVEN GEAR art. 24333-02F00-000
По запросу
26
GEAR,4TH DRIVEN (NT:36) art. 24341-40F20-000
По запросу
27
GEAR, 5TH DRIVEN (NT:34) art. 24351-40F40-000
По запросу
28
GEAR, 6TH DRIVEN (NT:33) art. 24361-40F30-000
По запросу
29
WASHER (27X36X1) art. 09160-27008-000
По запросу
30
SHIM (20X34X1) art. 09181-20251-000
По запросу
31
SHIM (22X34X1) art. 09181-22223-000
По запросу
32
PIN (6X10) art. 09261-06003-000
По запросу
33
BEARING (28X70X18) LH art. 09262-28025-000
По запросу
34
BEARING (20X34X13.5) RH art. 09263-20087-000
По запросу
35
OIL SEAL (34.8X70X6) art. 09283-36008-000
По запросу
36
BEARING (22X26X11) art. 09263-22068-000
По запросу
37
CIRCLIP art. 09380-27006-000
По запросу
38
CIRCLIP art. 09380-27006-000
По запросу
39
CIRCLIP art. 09380-27006-000
По запросу
40
C-RING (67.6X75X2) art. 09390-70001-000
По запросу
41
Ведущая звезда Suzuki art. 27510-20A42-000
По запросу
42
SPACER, ENGINE SPROCKET art. 27531-04K00-000
По запросу
43
CHAIN ASSY, DRIVE (RK525GSH) art. 27600-33E50-116
По запросу
44
.JOINT SET, DRIVE CHAIN (RK) art. 27620-33E50-000
По запросу
45
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
46
WASHER (25X38X2.5) art. 09160-25066-000
По запросу
47
RETAINER, DRIVE SHAFT OIL SEA art. 24751-04K00-000
По запросу
48
Болт Suzuki art. 09103-06236-000
от 368 ₽
