модель 2017 года
- Модель GSX-S1000
- Код модели GSX-S1000L7

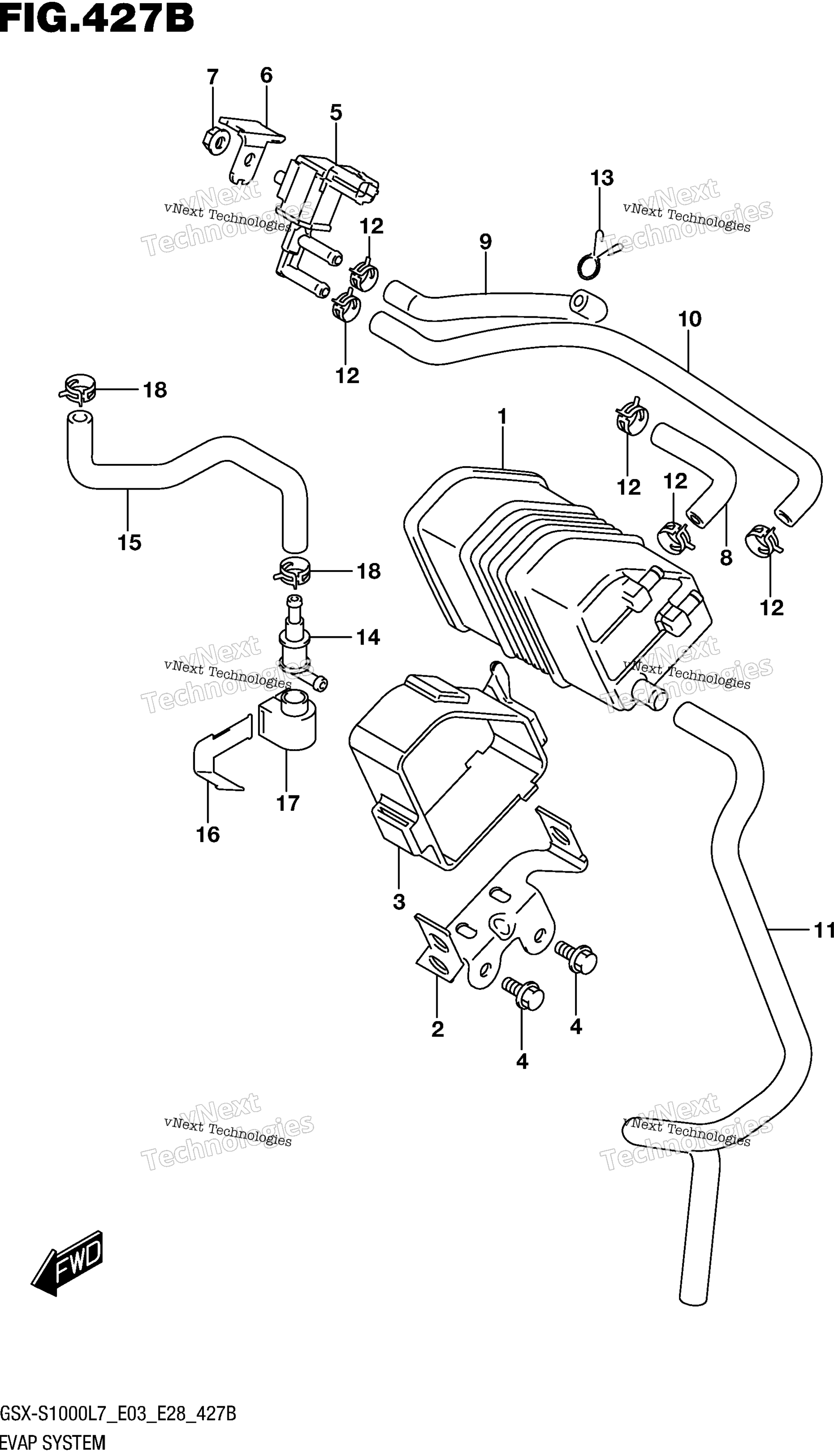

Схема системы испарения (Gsx-S1000al7 E33) для GSX-S1000L7
Схема
Детали
Номер
Наименование детали
Цена
1
CANISTER ASSY, CHARCOAL art. 18560-04K01-000
По запросу
2
BRACKET, CANISTER art. 18571-04K00-000
По запросу
3
CUSHION, CANISTER art. 18572-04K00-000
По запросу
4
Болт Suzuki art. 01550-0612A-000
По запросу
5
VALVE, WASTE GATE CONT art. 18117-52G10-000
По запросу
6
BRACKET, PURGE VALVE art. 18573-04K00-000
По запросу
7
Гайка Suzuki art. 08316-1006A-000
По запросу
8
HOSE, SURGE art. 18561-04K00-000
По запросу
9
HOSE, PURGE NO.2 art. 18563-04K00-000
По запросу
10
HOSE, PURGE NO.1 art. 18562-04K00-000
По запросу
11
HOSE, CANISTER DRAIN art. 18564-04K00-000
По запросу
12
CLIP (ID:10.5,H:8) art. 09401-10409-000
По запросу
13
CLIP art. 09401-10403-000
По запросу
14
VALVE FUEL TANK BREATHER art. 44240-17C00-000
По запросу
15
HOSE, TANK & BRTHR VALVE art. 44434-04K00-000
По запросу
16
PLATE, FUEL TANK BRTHR VALVE art. 44891-04K00-000
По запросу
17
CUSHION, FUEL TANK BRTHR VALV art. 44894-04K00-000
По запросу
18
CLIP art. 09401-11413-000
По запросу
