модель 2017 года
- Модель GSX1300
- Код модели GSX1300RAL7

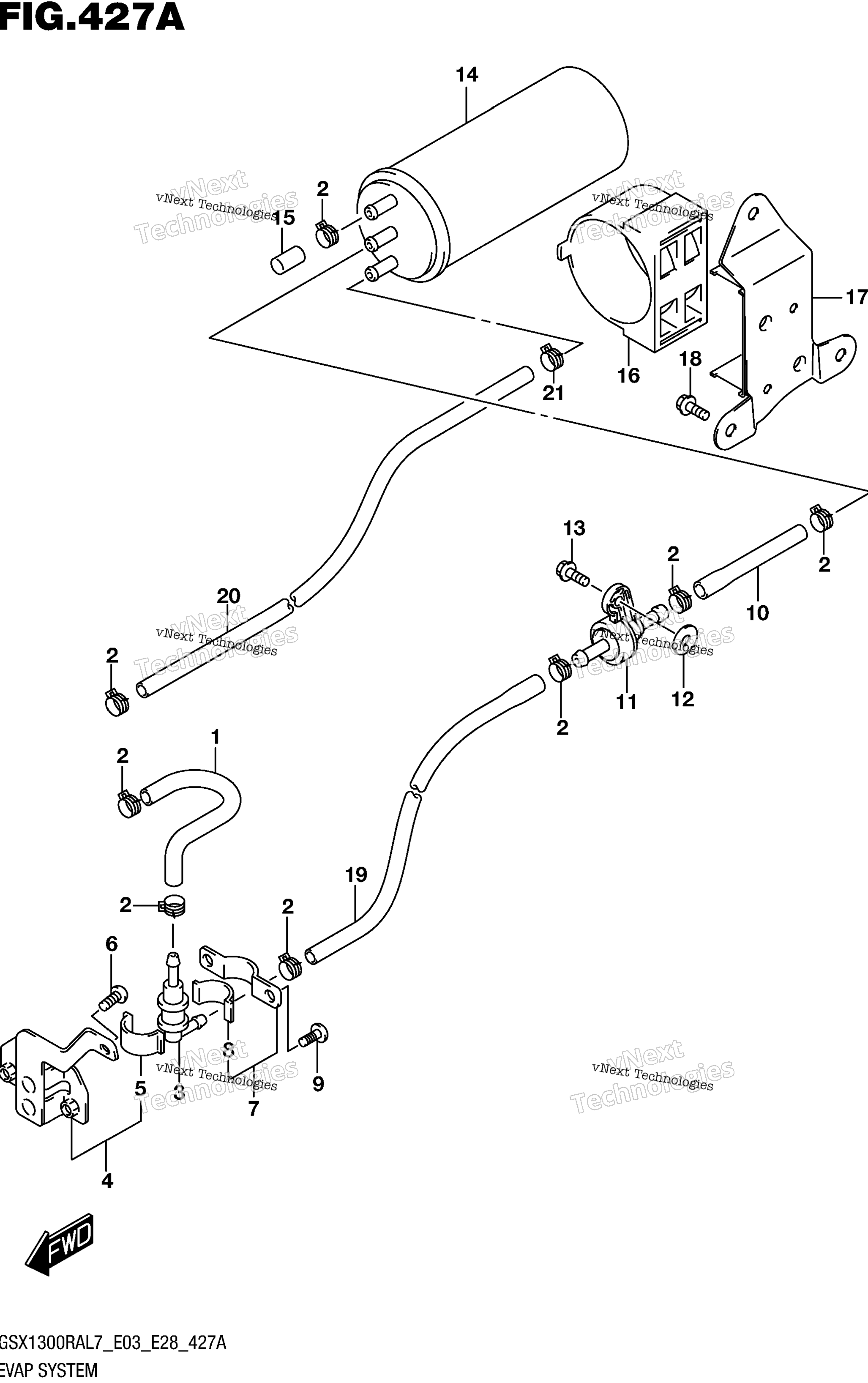

Схема системы испарения (Gsx1300ral7 E33) для GSX1300RAL7
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, TANK & VALVE art. 44434-15H00-000
По запросу
2
CLIP art. 09401-11413-000
По запросу
3
VALVE FUEL TANK BREATHER art. 44240-17C00-000
По запросу
4
PLATE, BREATHER VALVE art. 44890-24F00-000
По запросу
5
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
6
SCREW art. 02142-0610B-000
По запросу
7
PLATE FUEL TANK BREATHER NO.2 art. 44892-24A00-000
По запросу
8
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
9
SCREW art. 02142-0408B-000
По запросу
10
HOSE, BREATHER VALVE & 2 WAY art. 44435-15H10-000
По запросу
11
VALVE, 2 WAY BRTHR & CANISTER art. 44240-24F00-000
По запросу
12
WASHER (6.5X20X1.2) art. 09160-06077-000
По запросу
13
BOLT art. 01550-0616A-000
По запросу
14
CANISTER art. 17210-15H00-000
По запросу
15
CAP art. 09251-07005-000
По запросу
16
CUSHION, CANISTER art. 44883-06G01-000
По запросу
17
BRACKET, CANISTER art. 44880-15H00-000
По запросу
18
Болт Suzuki art. 01550-0612A-000
По запросу
19
HOSE, CANISTER & 2 WAY VALVE art. 44437-15H10-000
По запросу
20
HOSE art. 09359-54113-700
По запросу
21
CLIP art. 09401-12404-000
По запросу
Другие схемы модели
Система испарения (Gsx1300ral7 E33)
