модель 2017 года
- Модель RM-X 450
- Код модели RMX450ZL7

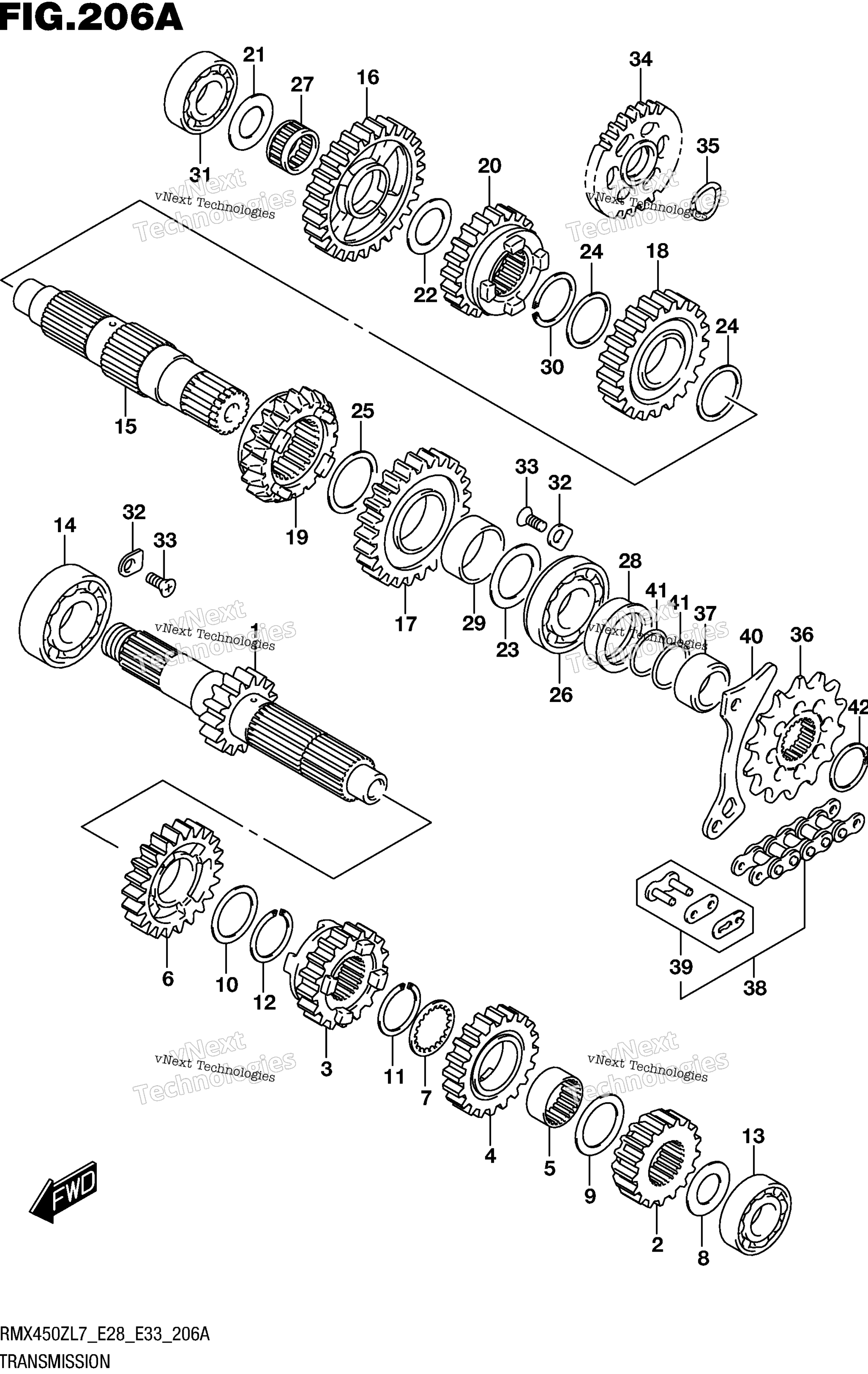

Схема трансмиссии для RMX450ZL7
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24120-02J01-000
По запросу
2
GEAR, 2ND DRIVE (NT:18) art. 24221-02J00-000
По запросу
3
GEAR, 3RD DRIVE (NT:20) art. 24231-02J00-000
По запросу
4
GEAR, 4TH DRIVE (NT:19) art. 24241-02J00-000
По запросу
5
BUSH, 4TH DRIVE GEAR art. 24242-37F00-000
По запросу
6
GEAR, 5TH DRIVE (NT:23) art. 24251-02J00-000
По запросу
7
LOCK WASHER RH art. 09167-25026-000
По запросу
8
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
9
Шайба Suzuki art. 09181-25167-000
от 420 ₽
10
SHIM (25X30X1) art. 09181-25111-000
По запросу
11
CIRCLIP art. 09380-25010-000
По запросу
12
CIRCLIP art. 09380-25010-000
По запросу
13
BEARING LH art. 08123-6203A-000
По запросу
14
BEARING RH art. 08143-62057-000
от 3 980 ₽
Аналог
3 980 ₽
Требуется 1 шт.
15
SHAFT, DRIVE art. 24131-28H00-000
По запросу
16
GEAR, 1ST DRIVEN (NT:28) art. 24311-02J00-000
По запросу
17
GEAR, 2ND DRIVEN (NT:29) art. 24321-02J00-000
По запросу
18
GEAR, 3RD DRIVEN (NT:25) art. 24331-02J00-000
По запросу
19
GEAR, 4TH DRIVEN (NT:19) art. 24341-02J00-000
По запросу
20
GEAR, 5TH DRIVEN (NT:19) art. 24351-02J00-000
По запросу
21
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
22
SHIM (20X30X1) LH art. 09181-20195-000
По запросу
23
SHIM (24X34X1) LH art. 09181-24005-000
По запросу
24
SHIM (25X30X1) art. 09181-25111-000
По запросу
25
SHIM (27X33X1) RH art. 09181-27015-000
По запросу
26
BEARING (24X56X14) LH art. 09262-24001-000
По запросу
27
BEARING (20X24X10) art. 09263-20107-000
По запросу
28
OIL SEAL (31X40X8.5) art. 09289-31003-000
По запросу
29
BUSH (27X31X13) art. 09300-27005-000
По запросу
30
CIRCLIP RH art. 09380-25010-000
По запросу
31
BEARING RH art. 08123-6203A-000
По запросу
32
RETAINER art. 24741-20A00-000
По запросу
33
SCREW (6X12) art. 09126-06011-000
По запросу
34
GEAR, KICK STARTER IDLE art. 26260-35G00-000
По запросу
35
WASHER, KICK IDLE art. 26264-28H00-000
По запросу
36
SPROCKET, ENGINE (NT:13) art. 27511-35G30-000
По запросу
36
SPROCKET, ENGINE (NT:14) OPT art. 27511-35G20-000
По запросу
37
SPACER, ENGINE SPROCKET art. 27531-35G01-000
По запросу
38
CHAIN ASSY, DRIVE art. 27600-02J01-114
По запросу
39
.JOINT SET, CHAIN art. 27620-02J01-000
По запросу
40
PLATE, FRONT CHAIN GUIDE art. 27641-02J00-000
По запросу
41
O-RING (D:1.9,ID:21.8) art. 09280-21010-000
По запросу
42
CIRCLIP art. 08331-3124A-000
По запросу
