модель 2017 года
- Модель SV650
- Код модели SV650AL7

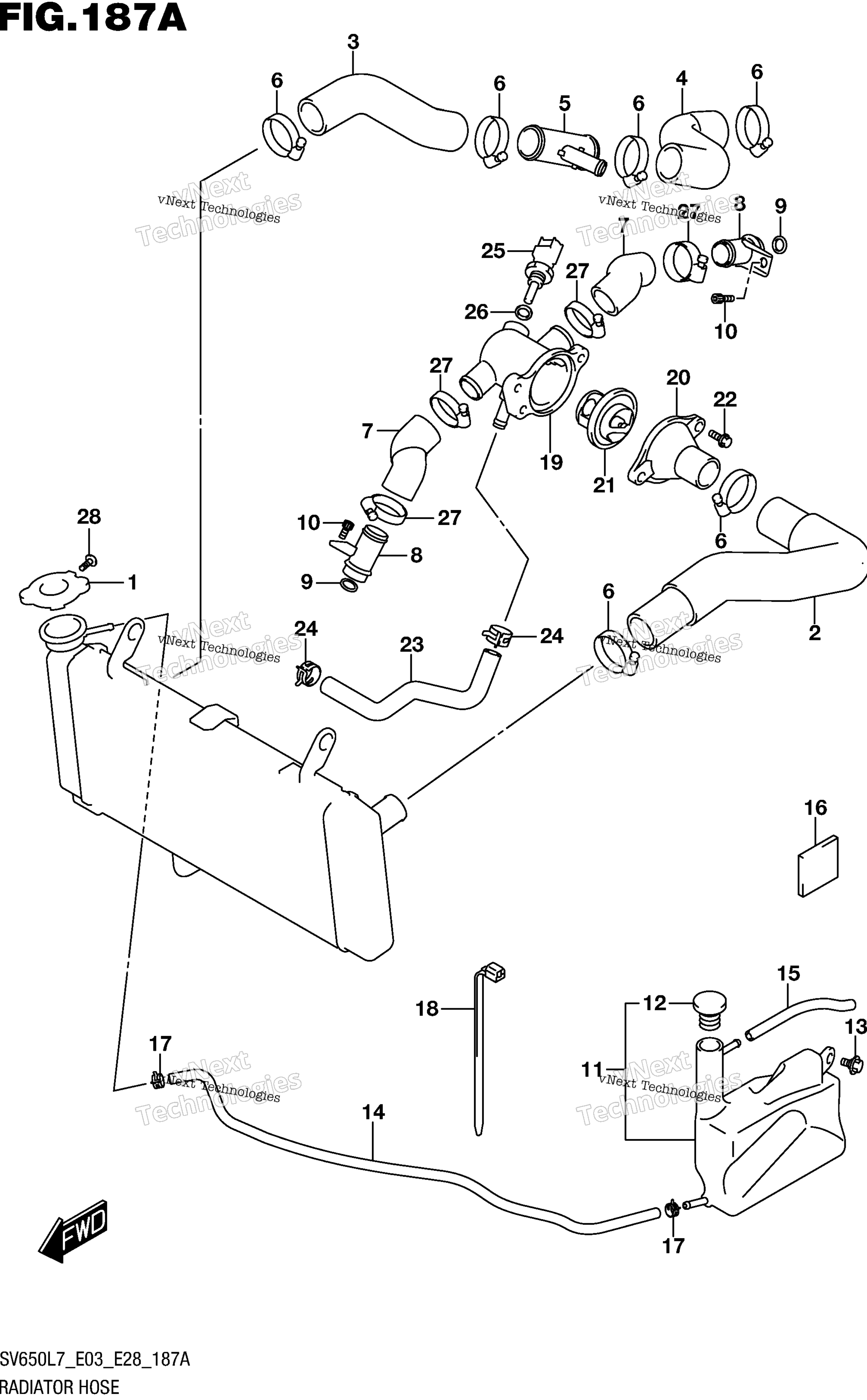

Схема шланга радиатора для SV650AL7
Схема
Детали
Номер
Наименование детали
Цена
1
CAP,RADIATOR (1.1) art. 17730-08D10-000
По запросу
2
HOSE,RADIATOR INLET art. 17851-44H00-000
По запросу
3
HOSE,RADIATOR OUTLET NO.1 art. 17852-44H00-000
По запросу
4
HOSE,RADIATOR OUTLET NO.2 art. 17854-18K00-000
По запросу
5
PIPE,WATER HOSE THREE WAY art. 17881-18K00-000
По запросу
6
CLAMP art. 09402-35501-000
По запросу
7
HOSE, CONNECTOR INLET art. 17853-19F00-000
По запросу
8
UNION,CONNECTOR HOSE art. 17890-06G20-000
По запросу
9
Уплотнительное кольцо Suzuki art. 09280-18009-000
По запросу
10
BOLT art. 07130-0612A-000
По запросу
11
TANK ASSY,RESERVOIR art. 17910-18K00-000
По запросу
12
Крышка расширительного бачка Suzuki art. 17931-02FA0-000
от 882 ₽
13
BOLT (6X12) art. 09111-06083-000
По запросу
14
HOSE, RESERVOIR TANK INLET art. 17981-18K00-000
По запросу
15
HOSE (5X9X600) L:600->180 art. 09352-50901-600
По запросу
16
CUSHION, RESERVOIR TANK CUT AS REQUIRED art. 63191-25C00-000
По запросу
17
CLIP art. 09401-08411-000
По запросу
18
CLAMP (L:165) art. 09407-18402-000
По запросу
19
CONNECTOR,THERMOSTAT,INLET art. 17662-02F11-000
По запросу
20
CAP, THERMOSTAT CONNECTOR art. 17663-17G00-000
По запросу
21
Термостат Suzuki 17670-06G61 art. 17670-06G61-000
По запросу
22
BOLT art. 01547-0616A-000
По запросу
23
HOSE, CONNECTOR TO WATER PUMP art. 17856-44H00-000
По запросу
24
CLAMP art. 09401-12414-000
По запросу
25
Датчик температуры Suzuki art. 13650-49X00-000
от 7 854 ₽
26
Прокладка Suzuki art. 09168-12017-000
от 263 ₽
27
CLAMP art. 09402-28513-000
По запросу
28
SCREW RADIATOR CAP art. 17733-03D10-000
По запросу
