модель 2017 года
- Модель VL800
- Код модели VL800L7

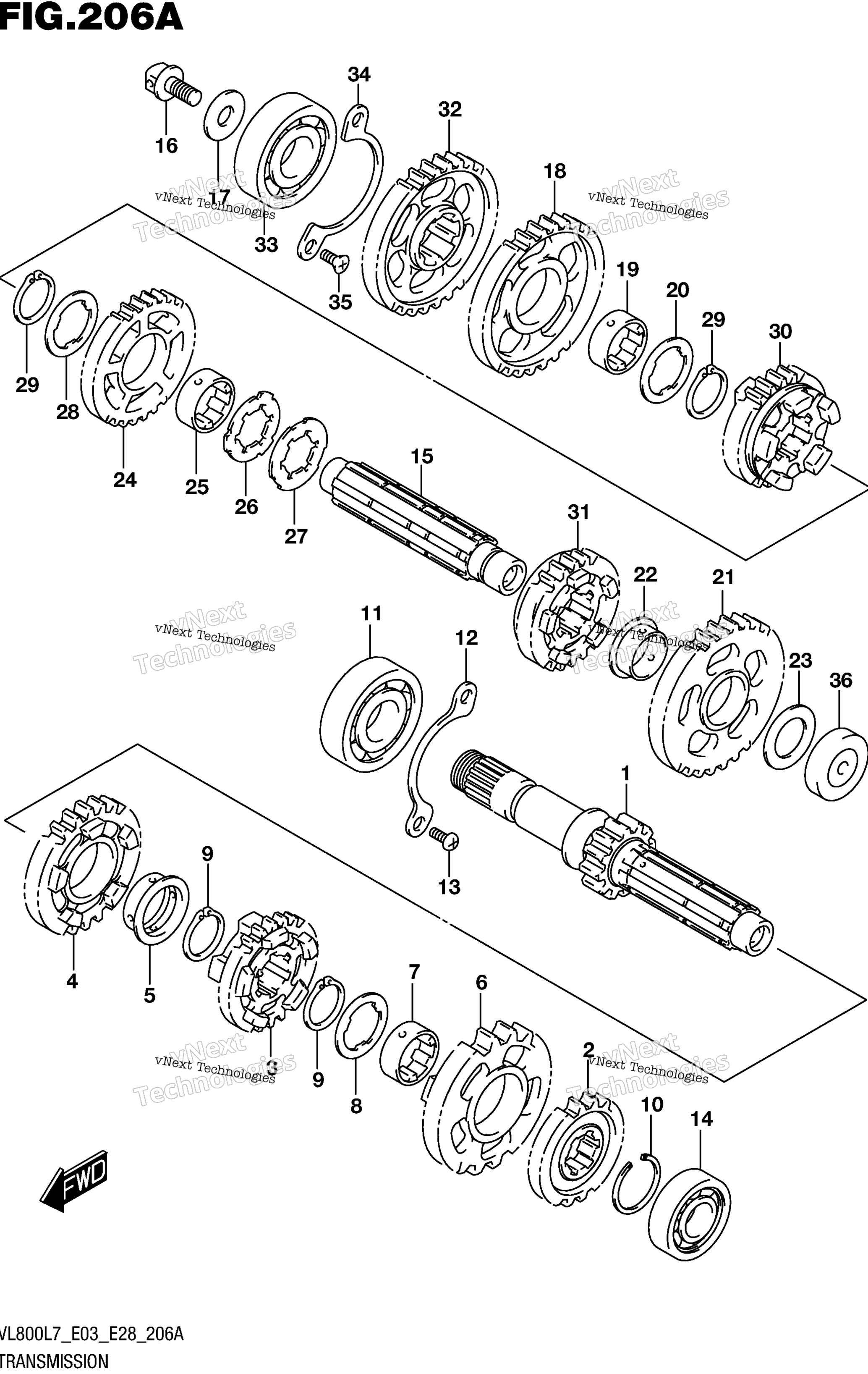

Схема трансмиссии для VL800L7
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24120-41F00-000
По запросу
2
GEAR, 2ND DRIVE (NT:19) art. 24221-38A01-000
По запросу
3
GEAR, 3RD DRIVE (NT:22) art. 24231-41F00-000
По запросу
4
GEAR, 4TH DRIVE (NT:25) art. 24241-41F00-000
По запросу
5
BUSH, 4TH art. 24322-19F00-000
По запросу
6
GEAR, 5TH DRIVE (NT:27) art. 24251-41F00-000
По запросу
7
BUSH, 5TH art. 24252-38A10-000
По запросу
8
LOCK WASHER art. 09167-25016-000
По запросу
9
SNAP RING art. 09380-25003-000
По запросу
10
CIRCLIP art. 09380-25014-000
По запросу
11
BEARING (25X62X17) RH art. 09262-25080-000
По запросу
12
RETAINER art. 24741-38A00-000
По запросу
13
SCREW (6X12) art. 09125-06122-000
По запросу
14
Подшипник Suzuki 09262-20139 art. 09262-20139-000
от 4 694 ₽
15
DRIVE SHAFT art. 24131-38A03-000
По запросу
16
NOZZLE,DRIVE SHAFT art. 24135-38A02-000
По запросу
17
Шайба Suzuki art. 08211-10305-000
По запросу
18
GEAR, 1ST DRIVEN (NT:32) art. 24311-41F00-000
По запросу
19
BUSH art. 24332-07A00-000
По запросу
20
LOCK WASHER art. 09167-28001-000
По запросу
21
GEAR, 2ND DRIVEN (NT:31) art. 24321-41F00-000
По запросу
22
BUSH art. 09301-22002-000
По запросу
23
SHIM (20X34X1) art. 09181-20251-000
По запросу
24
GEAR, 3RD DRIVEN (NT:27) art. 24331-41F00-000
По запросу
25
BUSH art. 24332-07A00-000
По запросу
26
WASHER RH art. 09169-28001-000
По запросу
27
LOCK WASHER LH art. 09167-28002-000
По запросу
28
LOCK WASHER art. 09167-28001-000
По запросу
29
CIRCLIP art. 08331-31289-000
По запросу
30
GEAR, 4TH DRIVEN (NT:25) art. 24341-41F00-000
По запросу
31
GEAR, 5TH DRIVEN (NT:22) art. 24351-41F00-000
По запросу
32
GEAR, REDUCTION DRIVE (NT:30) art. 24621-38A00-000
По запросу
33
BEARING (20X52X15) RH art. 09262-20073-000
По запросу
34
RETAINER art. 24751-38A00-000
По запросу
35
SCREW (6X12) art. 09126-06011-000
По запросу
36
BEARING (20X52X15) LH art. 09262-20080-000
По запросу
