модель 2018 года
- Модель DR-Z 70
- Код модели DR-Z70L8

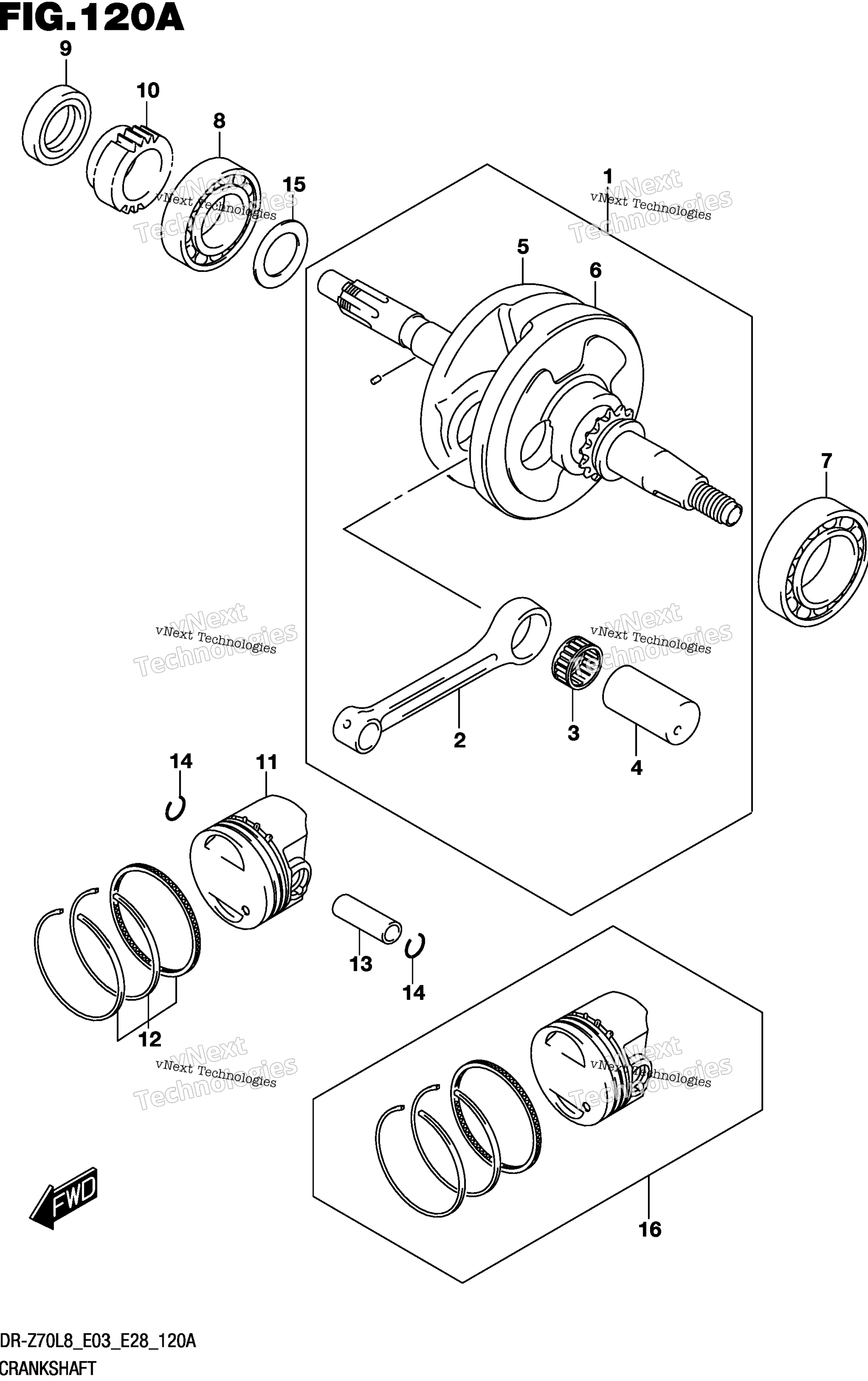

Схема коленчатого вала для DR-Z70L8
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKSHAFT ASSY art. 12200-14H01-000
По запросу
2
.CONNROD art. 12161-14H00-0C0
По запросу
3
.PIN art. 12211-09403-0A0
По запросу
4
.BEARING (22X28X14) art. 09263-22072-0B0
По запросу
5
.CRANKSHAFT RH art. 12220-14H00-000
По запросу
6
.CRANKSHAFT LH art. 12260-14H01-000
По запросу
7
BEARING,35X62X14 (35X62X14) art. 09262-35021-0A0
По запросу
8
BEARING (20X52X15) art. 09262-20073-000
По запросу
9
SEAL,OIL,20X32X7 (20X32X7) art. 09282-20005-000
По запросу
10
GEAR,OIL PUMP DRIVE (NT:17) art. 16321-09411-000
По запросу
11
PISTON art. 12111-14H00-0F0
По запросу
12
RING SET art. 12140-09D20-000
По запросу
13
PIN art. 12151-02A00-000
По запросу
14
SNAP RING art. 09381-13001-000
По запросу
15
SHIM,20X30X1.95 (T:0.95) art. 09181-20193-000
По запросу
15
SHIM,20X30X1.2 (T:1.20) art. 09181-20204-000
По запросу
15
SHIM,20X30X0.9 (T:0.90) art. 09181-20192-000
По запросу
15
SHIM,20X30X0.85 (T:0.85) art. 09181-20191-000
По запросу
15
SHIM,20X30X0.8 (T:0.80) art. 09181-20190-000
По запросу
15
SHIM,20X30X0.75 (T:0.75) art. 09181-20189-000
По запросу
15
SHIM,20X30X0.7 (T:0.70) art. 09181-20188-000
По запросу
15
SHIM,20X30X0.65 (T:0.65) art. 09181-20009-000
По запросу
15
SHIM,20X30X0.6 (T:0.60) art. 09181-20187-000
По запросу
15
SHIM,20X30X1.3 (T:1.30) art. 09181-20209-000
По запросу
15
SHIM,20X30X1.25 (T:1.25) art. 09181-20207-000
По запросу
15
SHIM (20X30X1) art. 09181-20195-000
По запросу
15
SHIM,20X30X1.05 (T:1.05) art. 09181-20197-000
По запросу
15
SHIM,20X30X1.1 (T:1.10) art. 09181-20200-000
По запросу
15
SHIM,20X30X1.15 (T:1.15) art. 09181-20202-000
По запросу
16
PISTON SET (OS:0.5) OPT art. 12100-14H00-050
По запросу
