модель 2018 года
- Модель RM-Z 250
- Код модели RM-Z250L8

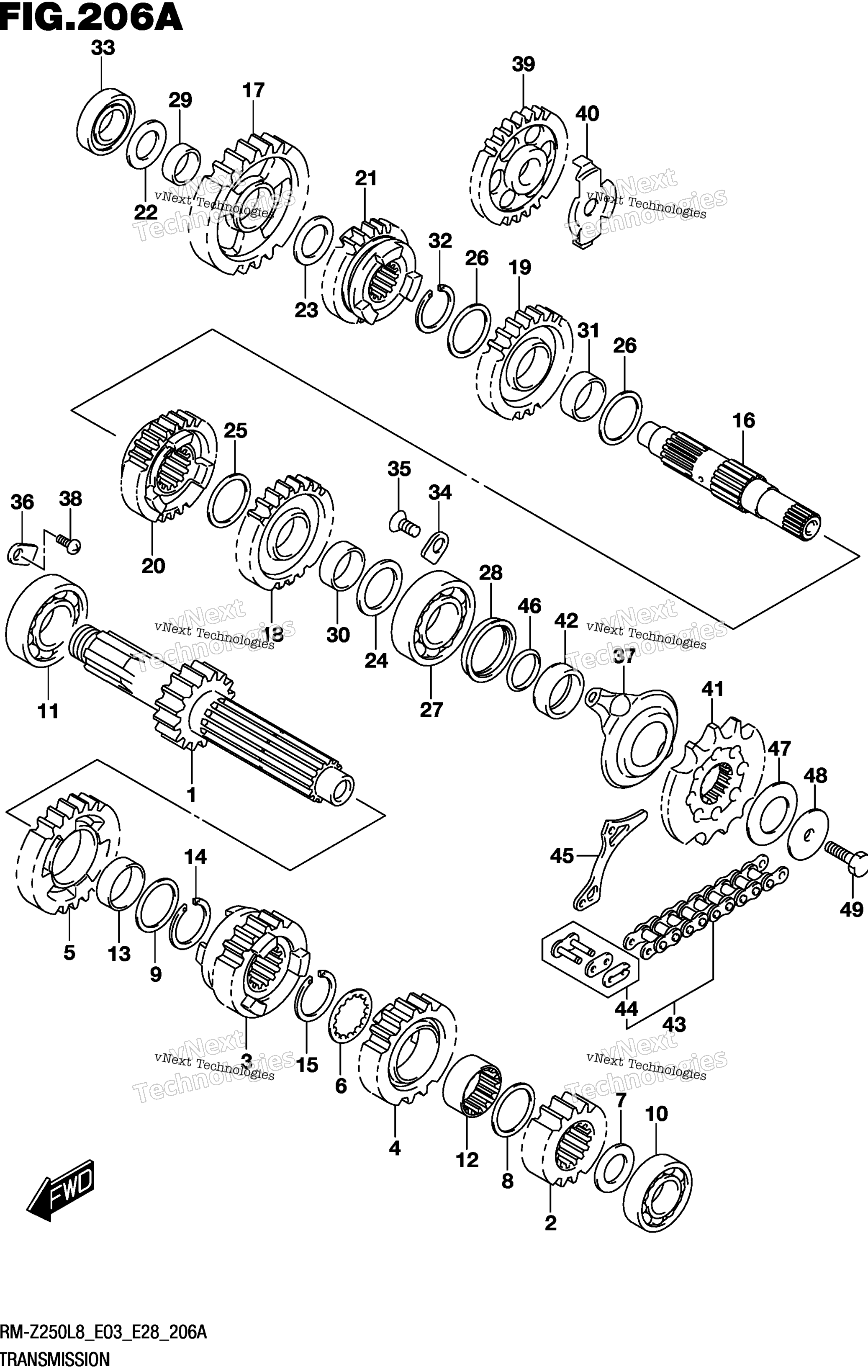

Схема трансмиссии для RM-Z250L8
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT art. 24120-49H10-000
По запросу
2
GEAR art. 24221-49H10-000
По запросу
3
GEAR,3RD DRIVE (NT:17) art. 24231-49H10-000
По запросу
4
GEAR,4TH DRIVE (NT:21) art. 24241-49H10-000
По запросу
5
GEAR,5TH DRIVE (NT:22) art. 24251-49H10-000
По запросу
6
WASHER,4TH DRIVE GEAR art. 24243-49H00-000
По запросу
7
SHIM (17X28X1) art. 09181-17195-000
По запросу
8
SHIM (24X30X1) art. 09181-24008-000
По запросу
9
SHIM (24X30X1) art. 09181-24008-000
По запросу
10
BEARING (17X40X9.5) LH art. 09262-17040-000
По запросу
11
BEARING (22X50X14) RH art. 09262-22018-000
По запросу
12
BUSH,4TH DRIVE GEAR art. 24242-49H00-000
По запросу
13
BUSH,5TH DRIVE GEAR art. 24252-49H00-000
По запросу
14
CIRCLIP art. 09380-24007-000
По запросу
15
CIRCLIP art. 09380-24007-000
По запросу
16
SHAFT,DRIVE art. 24131-49H10-000
По запросу
17
GEAR,1ST DRIVEN (NT:28) art. 24311-49H10-000
По запросу
18
GEAR art. 24321-49H10-000
По запросу
19
GEAR,3RD DRIVEN (NT:25) art. 24331-49H10-000
По запросу
20
GEAR,4TH DRIVEN (NT:26) art. 24341-49H10-000
По запросу
21
GEAR,5TH DRIVEN (NT:24) art. 24351-49H10-000
По запросу
22
SHIM (17X28X1) art. 09181-17195-000
По запросу
23
SHIM (20X28X1.0) art. 09181-20167-000
По запросу
24
SHIM (22X30X1.0) art. 09181-22167-000
По запросу
25
SHIM (24X30X1) art. 09181-24008-000
По запросу
26
SHIM (24X30X1) art. 09181-24008-000
По запросу
27
BEARING (22X52X15) LH art. 09262-22040-000
По запросу
28
OIL SEAL (28X38X7.5) art. 09289-28012-000
По запросу
29
BUSH (20X24X10) art. 09300-20037-000
По запросу
30
BUSH,2ND DRIVEN GEAR art. 24323-49H00-000
По запросу
31
BUSH,2ND DRIVEN GEAR art. 24323-49H00-000
По запросу
32
CIRCLIP art. 09380-24007-000
По запросу
33
BEARING (17X40X12) RH art. 09262-17023-000
По запросу
34
RETAINER art. 24741-20A00-000
По запросу
35
SCREW (6X12) art. 09126-06011-000
По запросу
36
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
37
RETAINER,DRIVE SHAFT OIL SEAL art. 24751-49H00-000
По запросу
38
SCREW (6X12) art. 09125-06122-000
По запросу
39
GEAR,KICK STARTER IDLE (NT:28 art. 26260-49H10-000
По запросу
40
WASHER,ENG SPROCKET BOLT LOCK art. 27516-28H00-000
По запросу
41
SPROCKET,ENGINE (NT:13) art. 27511-49H10-000
По запросу
42
SPACER,ENGINE SPROCKET art. 27531-49H00-000
По запросу
43
CHAIN ASSY art. 27600-46K00-114
По запросу
44
.JOINT SET art. 27620-46K00-000
По запросу
45
PLATE,FRONT CHAIN GUIDE art. 27641-28H00-000
По запросу
46
D-RING,SPROCKET SPACER art. 27515-49H00-000
По запросу
47
WASHER,ENGINE SPROCKET WAVE art. 27514-49H00-000
По запросу
48
WASHER,ENGINE SPROCKET art. 27513-49H00-000
По запросу
49
BOLT,ENGINE SPROCKET art. 27517-28H00-000
По запросу
