модель 2019 года
- Модель DL650 V-STROM
- Код модели DL650AL9

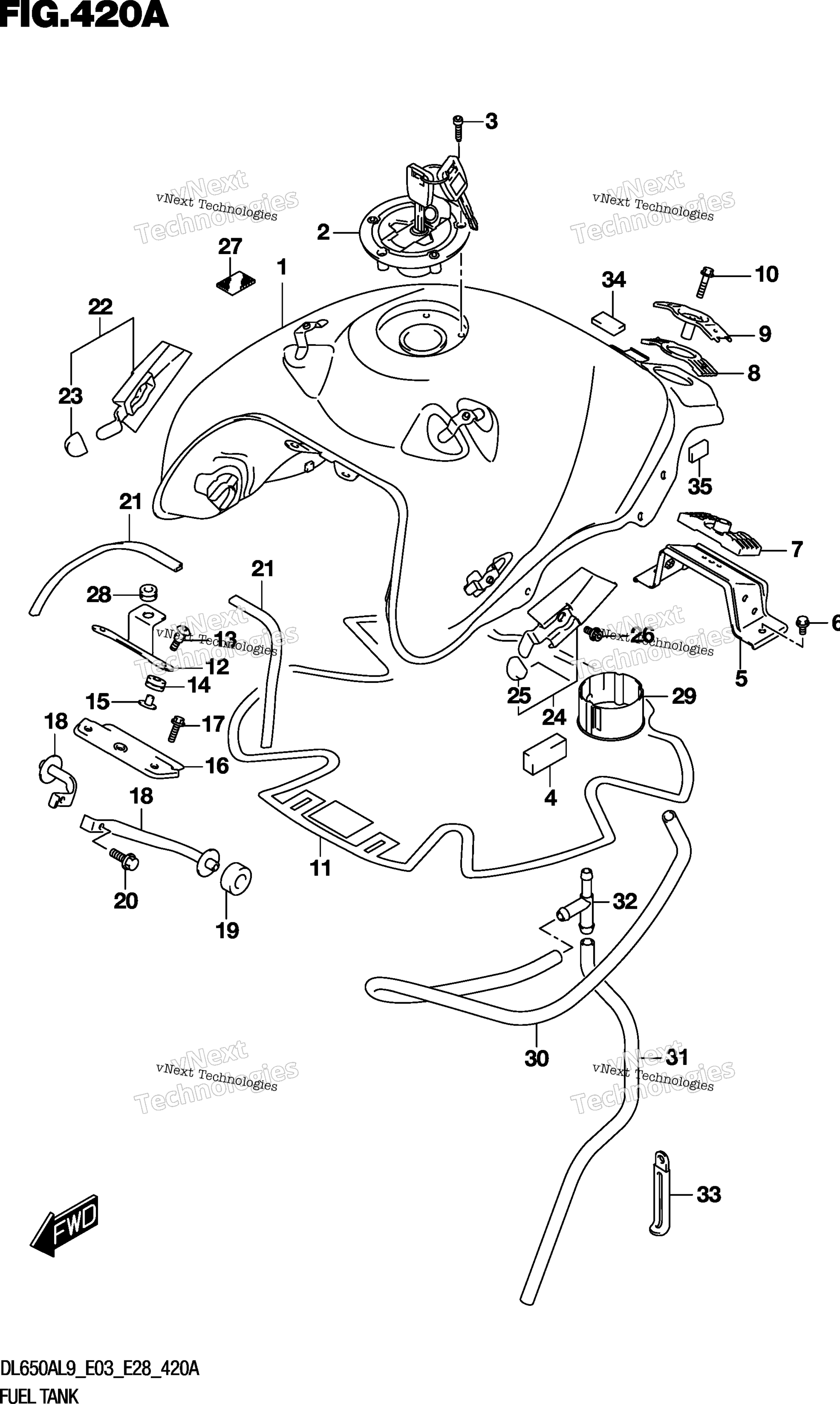

Схема топливного бака (Dl650a:E33) для DL650AL9
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (WHITE) art. 44100-28K00-YWW
По запросу
1
TANK ASSY,FUEL (RED) art. 44100-28K00-YYG
По запросу
1
TANK ASSY, FUEL (BLACK) art. 44100-28K00-YVB
По запросу
2
CAP SET,FUEL TANK FILLER art. 44200-17820-000
По запросу
3
BOLT,FUEL TANK FILLER CAP art. 44244-11J00-000
По запросу
4
CUSHION, FUEL TANK SIDE art. 44541-28K00-000
По запросу
5
BRACKET, FUEL TANK RR art. 44550-06G10-000
По запросу
6
BOLT art. 01550-0816A-000
По запросу
7
CUSHION,FUEL TANK RR LWR art. 44545-06G00-000
По запросу
8
CUSHION,FUEL TANK RR UPR art. 44542-06G00-000
По запросу
9
BRACKET,FUEL TANK REAR UP art. 44530-06G00-000
По запросу
10
BOLT art. 01550-0835A-000
По запросу
11
SHIELD, FUEL TANK CENTER art. 44194-11J00-000
По запросу
12
BRACKET, FR COVER art. 44154-11J00-000
По запросу
13
SCREW (6X25) art. 09139-06192-000
По запросу
14
CUSHION,FUEL TANK,FR art. 44511-16G01-000
По запросу
15
SPACER,FUEL TANK,FR art. 44512-16G00-000
По запросу
16
BRACKET, FUEL TANK FR art. 44520-11J00-000
По запросу
17
BOLT art. 01550-0620B-000
По запросу
18
BRACKET, FR SIDE art. 44560-11J00-000
По запросу
19
CUSHION, FRONT SIDE BRACKET art. 44542-11J00-000
По запросу
20
Болт Suzuki art. 01550-0612A-000
По запросу
21
MOLDING, FUEL TANK art. 68241-11J01-000
По запросу
22
BRACKET, FUEL TANK COVER RH art. 44130-28K00-000
По запросу
23
CUSHION art. 09329-18001-000
По запросу
24
BRACKET, FUEL TANK COVER LH art. 44140-28K00-000
По запросу
25
CUSHION art. 09329-18001-000
По запросу
26
BOLT art. 07120-0610A-000
По запросу
27
FASTENER, COWLING (20X15X0.8) art. 44572-37H00-000
По запросу
28
Втулка Suzuki art. 09320-06504-000
По запросу
29
VESSEL, FUEL TANK INNER art. 44121-28K01-000
По запросу
30
HOSE, FUEL TANK DRAIN NO.1 art. 44423-28K01-000
По запросу
31
HOSE, FUEL TANK DRAIN NO.2 art. 44423-11J31-000
По запросу
32
3 WAY art. 09367-08005-000
По запросу
33
CLAMP (L:80) art. 09404-06036-000
По запросу
34
CUSHION art. 45516-01H00-000
По запросу
35
CUSHION, FRAME COVER FR RR art. 47122-28K00-000
По запросу
