модель 2019 года
- Модель DL650 V-STROM
- Код модели DL650XAL9

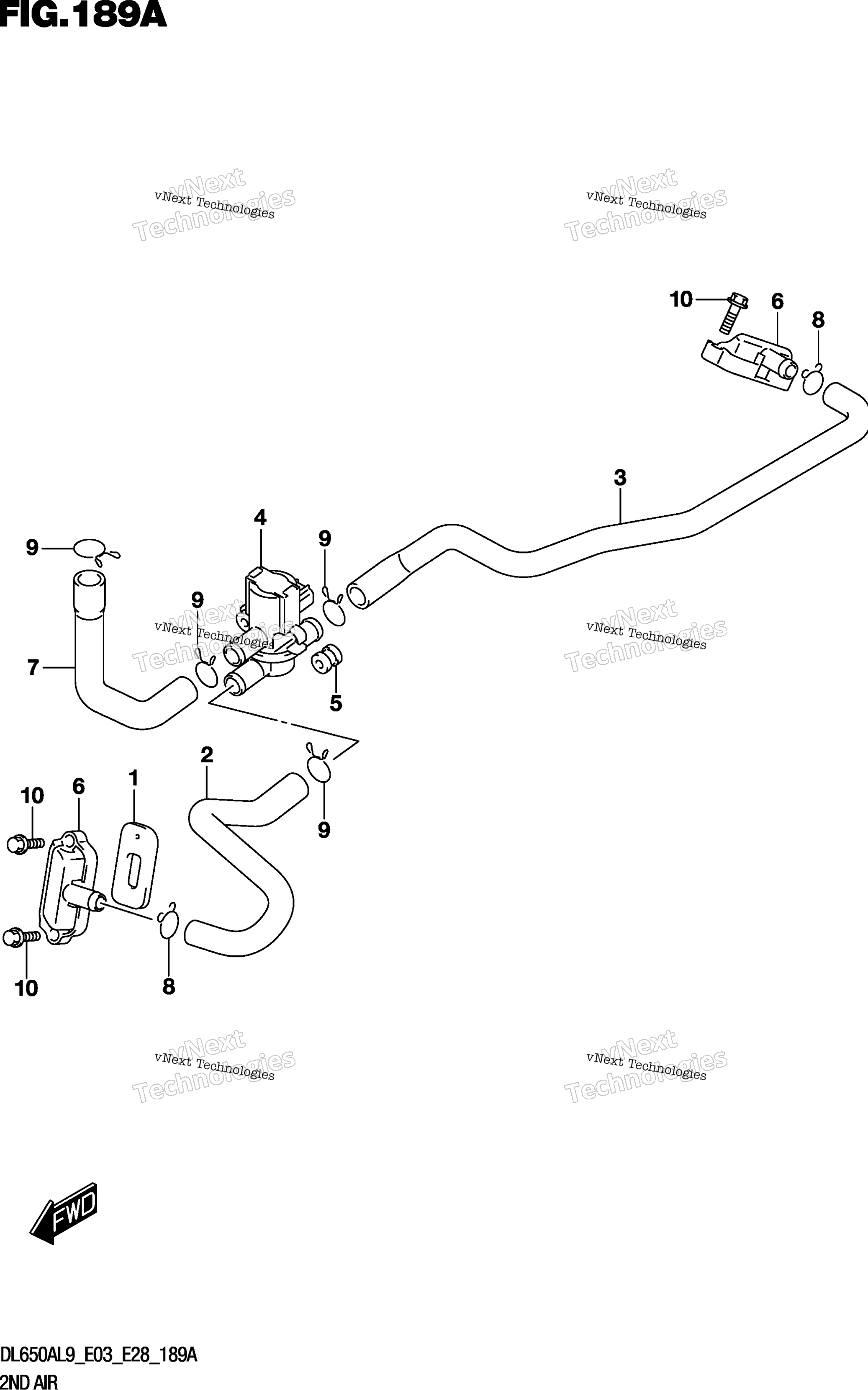

Схема вторичного воздуха для DL650XAL9
Схема
Детали
Номер
Наименование детали
Цена
1
VALVE ASSY,OIL REED art. 13150-28H10-000
По запросу
2
HOSE,2ND AIR VALVE FR art. 18461-11J00-000
По запросу
3
HOSE,2ND AIR VALVE RR art. 18471-11J00-000
По запросу
4
VALVE ASSY,AIR CUT art. 18510-29G80-000
По запросу
5
GROMMET,AIR CUT VALVE art. 18511-29G00-000
По запросу
6
COVER,2ND AIR REED VALVE art. 18531-06G10-000
По запросу
7
HOSE,2ND AIR CLNR art. 18711-11J00-000
По запросу
8
CLIP (ID:15.5) art. 09401-15101-000
По запросу
9
CLIP art. 09401-17201-000
По запросу
10
BOLT art. 01547-0620A-000
По запросу
