модель 2019 года

Модель DR-Z 125

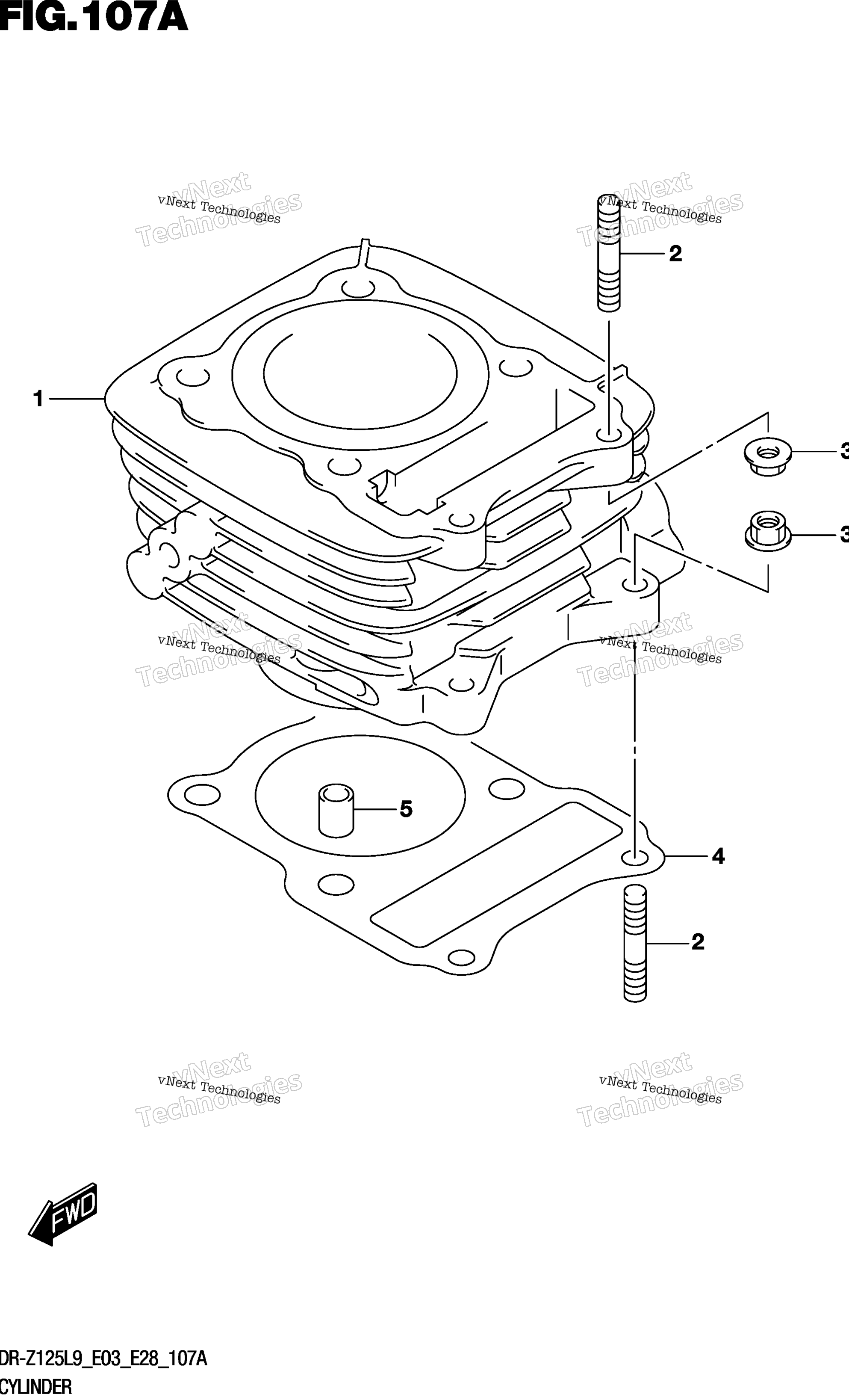

Схема цилиндра для DR-Z125LL9

Код модели DR-Z125LL9

Схема

Детали

Цилиндр

Номер

Наименование детали

Цена

1

CYLINDER art. 11210-44A11-0F0

По запросу

2

STUD BOLT art. 01421-0625A-000

По запросу

3

Гайка Suzuki art. 08316-1006A-000

По запросу

4

.GASKET, CYLINDER art. 11241-05311-000

По запросу

5

PIN art. 04211-11149-000

По запросу
