модель 2019 года
- Модель GSX-S1000
- Код модели GSX-S1000YAL9

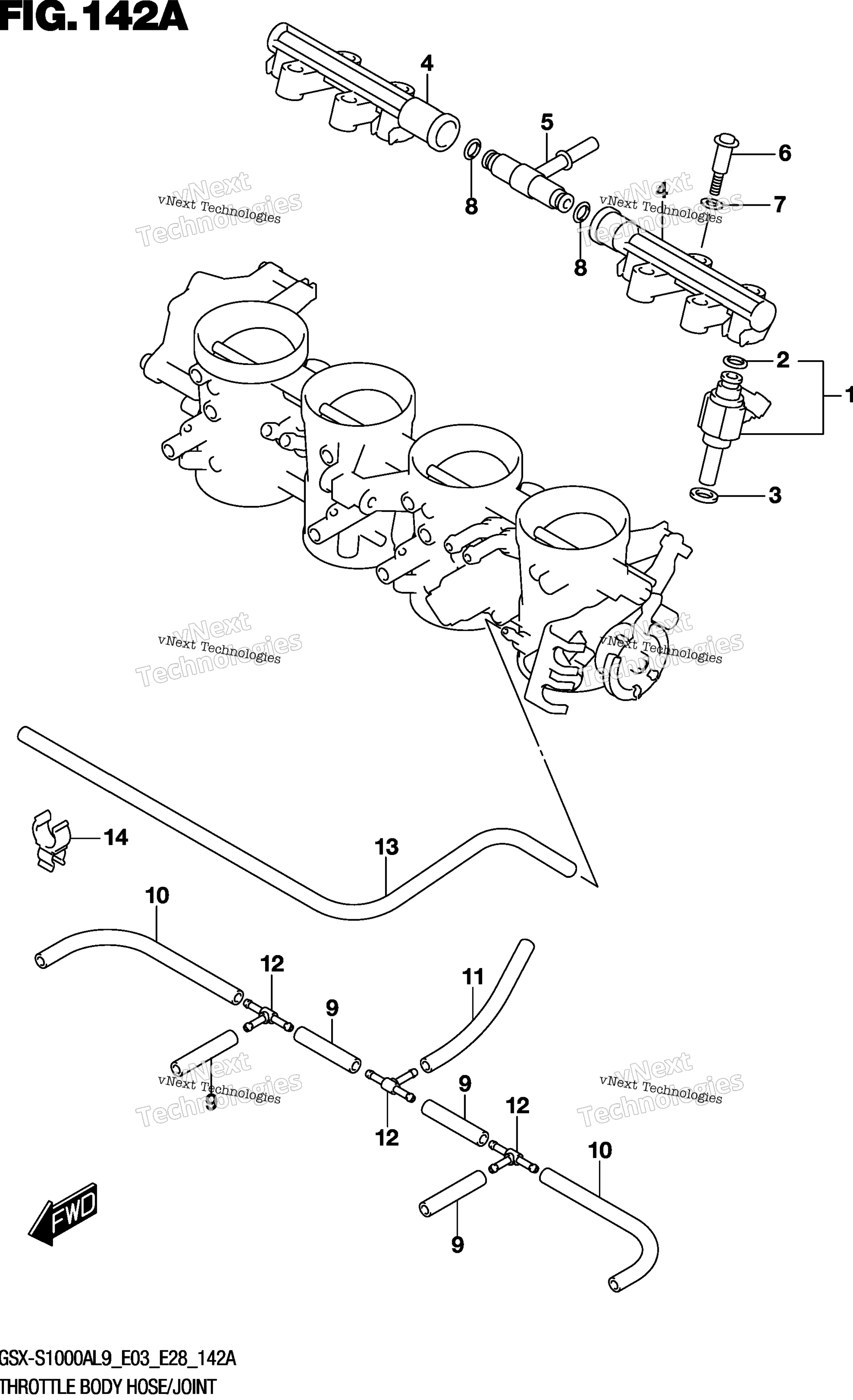

Схема дроссельного узла Hose/Joint (Gsx-S1000al9 E03) для GSX-S1000YAL9
Схема
Детали
Номер
Наименование детали
Цена
1
INJECTOR ASSY art. 15710-04K00-000
По запросу
2
.O-RING art. 15717-58B00-000
По запросу
3
SEAL art. 15722-14J00-000
По запросу
4
PIPE,DELIVERY art. 13473-08J00-000
По запросу
5
NIPPLE ASSY art. 13473-04K00-000
По запросу
6
SCREW art. 13601-29G00-000
По запросу
7
PACKING art. 13602-29G01-000
По запросу
8
O RING art. 15721-08J00-000
По запросу
9
HOSE (7.4X3.2X35) art. 13681-39F00-035
По запросу
10
HOSE (7.4X3.2X100) art. 13681-39F00-100
По запросу
11
HOSE (3X7X600) L:600->135 art. 09355-30001-600
По запросу
12
3WAY,VACUUM HOSE art. 13685-02FA0-000
По запросу
13
HOSE (7.4X3.2X350) art. 13683-04K00-000
По запросу
14
CLAMP art. 09408-00309-000
По запросу
