модель 2019 года
- Модель GSX250R
- Код модели GSX250RL9

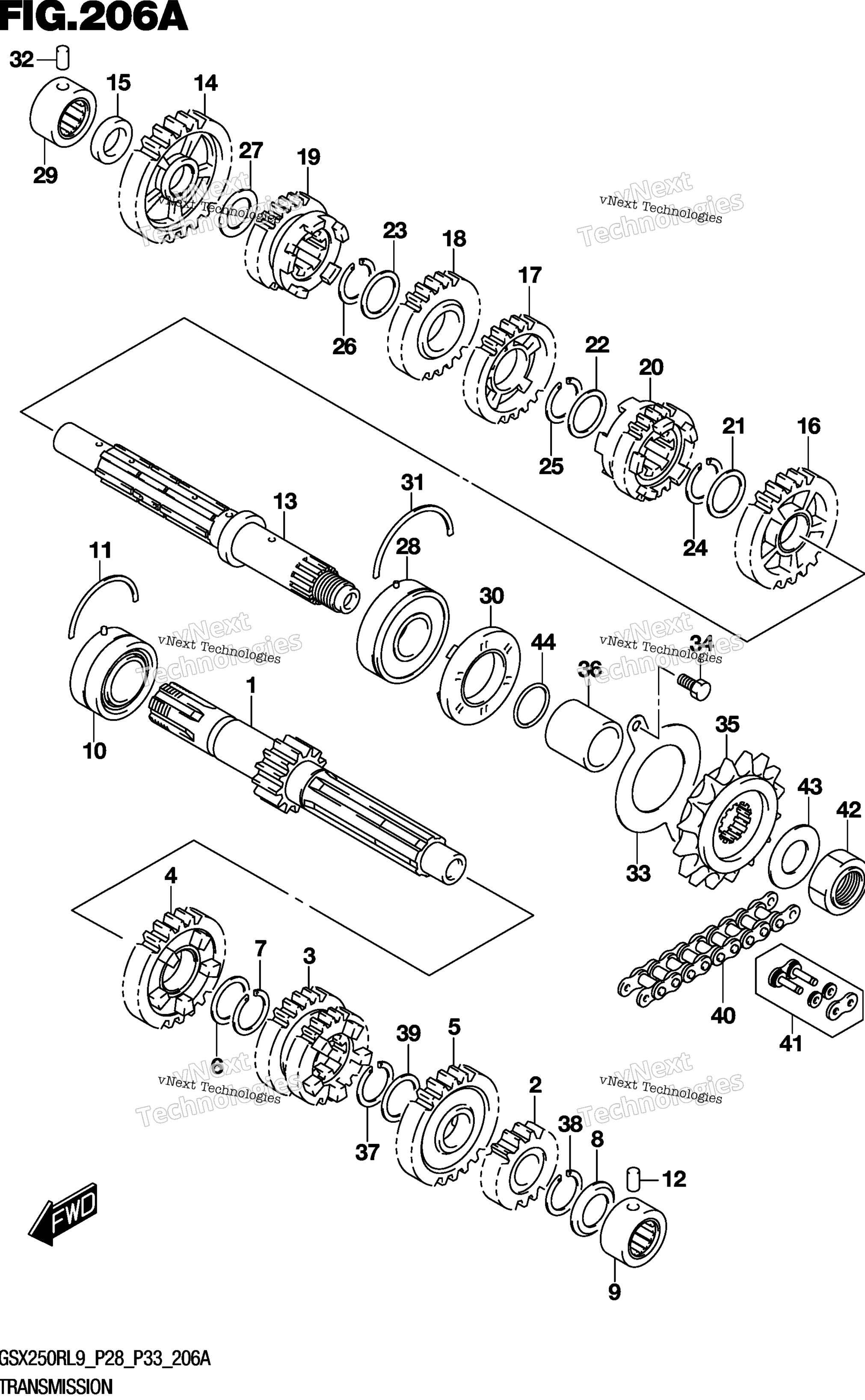

Схема трансмиссии для GSX250RL9
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:12) art. 24120-20K00-000
По запросу
2
GEAR, 2ND DRIVE (NT:17) art. 24221-20K00-000
По запросу
3
GEAR, 3RD & 4TH DRIVE (NT:22/23) art. 24231-48H00-000
По запросу
4
GEAR, 5TH DRIVE (NT:22) art. 24251-48H00-000
По запросу
5
GEAR, 6TH DRIVE (NT:26) art. 24261-20K00-000
По запросу
6
WASHER (22X28X1) art. 09181-22017-000
По запросу
7
CIRCLIP art. 09380-22016-000
По запросу
8
SEAL, SHAFT LH BEARING art. 24271-48H00-000
По запросу
9
BEARING (17X30X16) art. 09263-17050-000
По запросу
10
BEARING (22X47X20.6) art. 09267-22001-000
По запросу
11
C RING art. 09390-47008-000
По запросу
12
PIN art. 04221-06129-000
По запросу
13
SHAFT, DRIVE art. 24130-48H00-000
По запросу
14
GEAR, 1ST DRIVEN (NT:29) art. 24310-48H00-000
По запросу
15
SPACER, 1ST DRIVEN GEAR art. 24313-48H00-000
По запросу
16
GEAR, 2ND DRIVEN (NT:26) art. 24320-48H00-000
По запросу
17
GEAR, 3RD DRIVEN (NT:26) art. 24331-48H00-000
По запросу
18
GEAR, 4TH DRIVEN (NT:24) art. 24341-48H00-000
По запросу
19
GEAR, 5TH DRIVEN (NT:20) art. 24351-48H00-000
По запросу
20
GEAR, 6TH DRIVEN (NT:21) art. 24361-48H00-000
По запросу
21
WASHER (22X28X1) art. 09181-22017-000
По запросу
22
WASHER (22X28X1) art. 09181-22017-000
По запросу
23
WASHER (22X28X1) art. 09181-22017-000
По запросу
24
CIRCLIP art. 09380-22016-000
По запросу
25
CIRCLIP art. 09380-22016-000
По запросу
26
CIRCLIP art. 09380-22016-000
По запросу
27
WASHER art. 09181-17167-000
По запросу
28
BEARING (22X56X16) art. 09262-22039-000
По запросу
29
BEARING (17X30X16) art. 09263-17050-000
По запросу
30
OIL SEAL (30X56X9.5) art. 09283-30L01-000
По запросу
31
C RING art. 09390-56002-000
По запросу
32
PIN art. 04221-06129-000
По запросу
33
RETAINER, DRIVE SHAFT OIL SEAL art. 24741-48H00-000
По запросу
34
Болт Suzuki art. 01500-0612A-000
от 326 ₽
35
SPROCKET, ENGINE (NT:14) art. 27510-48H20-000
По запросу
36
SPACER, ENGINE SPROCKET art. 27531-48H01-000
По запросу
37
CIRCLIP art. 09380-22016-000
По запросу
38
CIRCLIP art. 09380-22016-000
По запросу
39
WASHER (22X28X1) art. 09181-22017-000
По запросу
40
CHAIN ASSY, DRIVE (RK 520KRO) art. 27600-48H40-116
По запросу
41
.JOINT SET, CHAIN art. 27620-48H20-000
По запросу
42
NUT art. 27521-48H00-000
По запросу
43
WASHER, ENGINE SPROCKET art. 27513-48H00-000
По запросу
44
O RING (D:2.5,ID:21) art. 09280-21008-000
По запросу
