модель 2019 года
- Модель RM-X 450
- Код модели RMX450ZL9

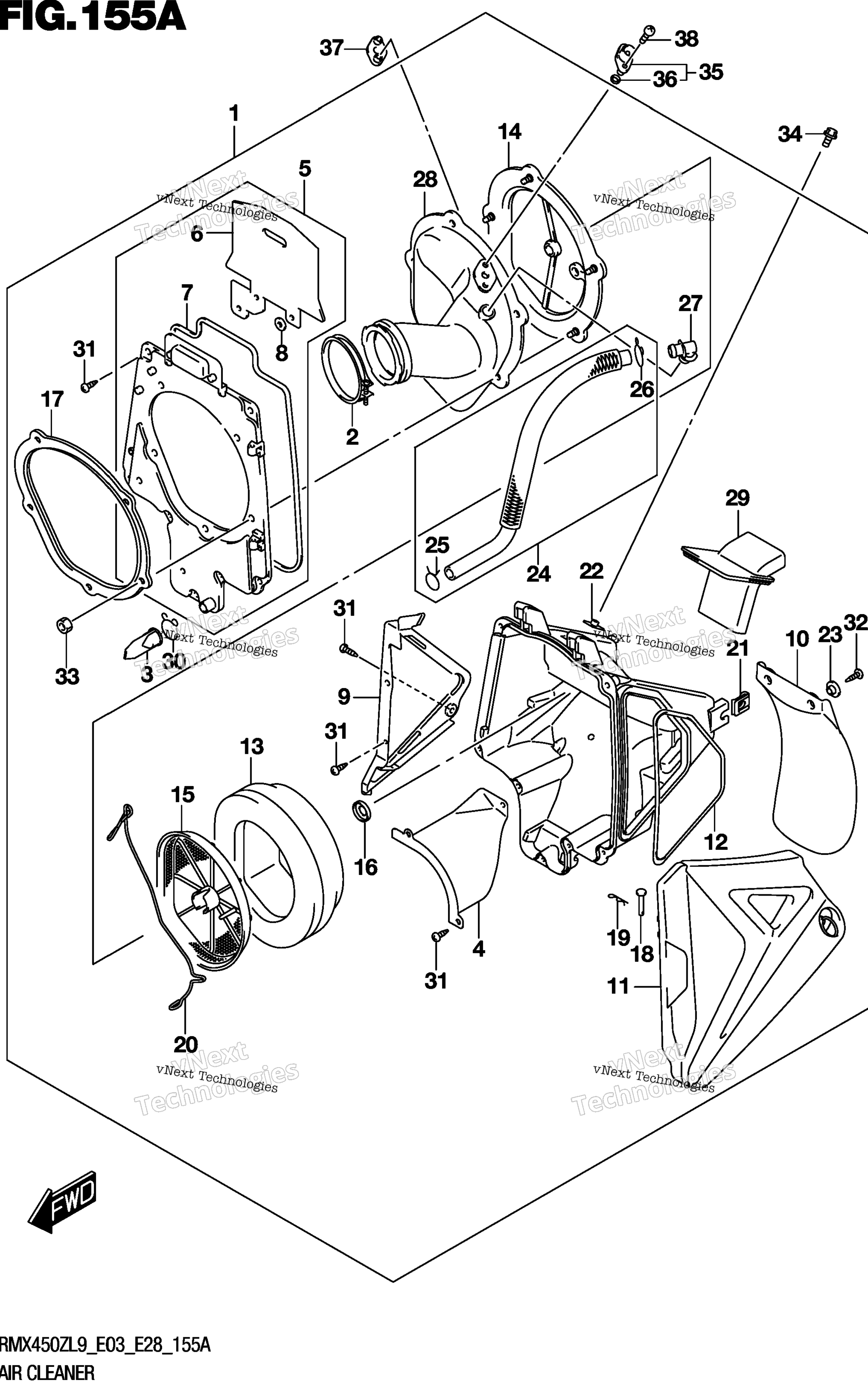

Схема воздушного фильтра для RMX450ZL9
Схема
Детали
Номер
Наименование детали
Цена
1
CLEANER ASSY art. 13700-02J02-30H
По запросу
2
.CLAMP art. 13170-25D01-000
По запросу
3
.TUBE art. 13681-19B01-000
По запросу
4
.PLATE art. 13719-02J00-000
По запросу
5
.CASE art. 13721-02J00-000
По запросу
6
..COVER AIR CLEANER art. 13749-02J00-000
По запросу
7
..GASKET art. 13756-02J00-000
По запросу
8
..NUT art. 13832-02J00-000
По запросу
9
.COVER art. 13723-02J00-000
По запросу
10
.MUD GUARD art. 13738-36E01-000
По запросу
11
.CAP art. 13740-02J01-YU1
По запросу
12
.GASKET art. 13757-02J00-000
По запросу
13
.FILTER ASSY art. 13780-02J00-000
По запросу
14
.BASE art. 13790-02J00-000
По запросу
15
.HOLDER art. 13791-02J00-000
По запросу
16
.SPACER art. 13796-44E00-000
По запросу
17
.PLATE art. 13797-02J00-000
По запросу
18
.PIN art. 13822-02J00-000
По запросу
19
.PIN art. 13823-02J00-000
По запросу
20
.SPRING art. 13825-02J00-000
По запросу
21
.RECEPTACLE art. 13835-02J01-000
По запросу
22
.NUT art. 13836-12D00-000
По запросу
23
.COLLAR art. 13838-02B00-000
По запросу
24
.TUBE art. 13850-02J00-000
По запросу
25
CLIP art. 09401-13301-000
По запросу
26
.CLIP (ID:14.5) art. 09401-14101-000
По запросу
27
.JOINT art. 13858-14D20-000
По запросу
28
.TUBE art. 13881-02J00-000
По запросу
29
.TUBE art. 13891-02J01-000
По запросу
30
CLIP art. 09401-17201-000
По запросу
31
.SCREW art. 03211-0516B-000
По запросу
32
SCREW art. 03541-0520B-000
По запросу
33
NUT art. 08310-00057-000
По запросу
34
Болт Suzuki art. 01547-0612A-000
По запросу
35
SENSOR,AIR TEMP art. 13650-14G10-000
По запросу
36
.O-RING art. 13655-14G10-000
По запросу
37
BRACKET,AIR TEMP SENSOR art. 13652-28H00-000
По запросу
38
.SCREW art. 02112-0516A-000
По запросу
