модель 2019 года
- Модель RM80
- Код модели RM85L9

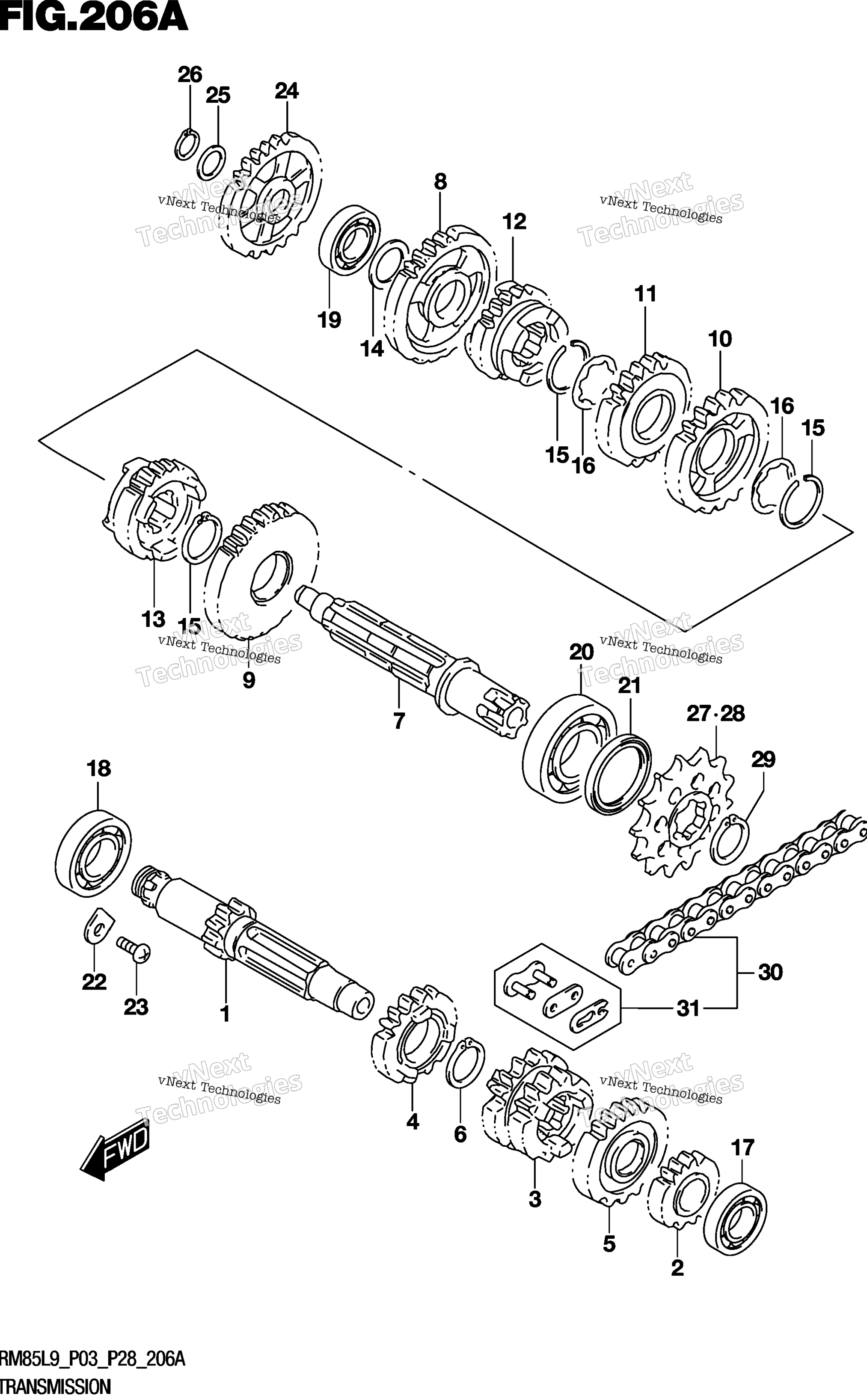

Схема трансмиссии для RM85L9
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT,CNTR (NT:11) art. 24121-02B42-000
По запросу
2
GEAR,2ND DRIVE,NT:15 (NT:15) art. 24221-02B02-000
По запросу
3
GEAR,3RD & 4TH DRIVE,NT:14/15 art. 24231-02B03-000
По запросу
4
GEAR,5TH DRIVE,NT:18 (NT:18) art. 24251-02B02-000
По запросу
5
GEAR,6TH DRIVE (NT:22) art. 24260-02B01-000
По запросу
6
CIRCLIP art. 09380-20009-000
По запросу
7
SHAFT,DRIVE art. 24131-02B01-000
По запросу
8
GEAR,1ST DRIVEN,NT:28 (NT:28) art. 24311-02B02-000
По запросу
9
GEAR,2ND DRIVEN,NT:29 (NT:29) art. 24321-02B02-000
По запросу
10
GEAR,3RD DRIVEN,NT:22 (NT:22) art. 24331-03B02-000
По запросу
11
GEAR,4TH DRIVEN,NT:20 (NT:20) art. 24341-03B02-000
По запросу
12
GEAR,5TH DRIVEN,NT:21 (NT:21) art. 24351-02B02-000
По запросу
13
GEAR,6TH DRIVEN,NT:23 (NT:23) art. 24361-02B03-000
По запросу
14
SHIM (15X26X1) art. 09181-15195-000
По запросу
15
CIRCLIP art. 09380-22006-000
По запросу
16
WASHER,LOCK (22.1X27X0.5) art. 09167-22011-000
По запросу
17
BEARING art. 08113-62027-000
По запросу
18
BEARING (20X42X12) art. 09262-20106-000
По запросу
19
BEARING art. 08113-62027-000
По запросу
20
BEARING (20X47X14) art. 09262-20069-000
По запросу
21
OIL SEAL (20X35X5) art. 09283-20057-000
По запросу
22
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
23
SCREW art. 02112-0612A-000
По запросу
24
GEAR,KICK STARTER IDLE,NT:24 NT:24 art. 26260-02B40-000
По запросу
25
SHIM (12X20X0.5) art. 09181-12158-000
По запросу
26
CIRCLIP art. 08331-3112A-000
По запросу
27
SPROCKET,ENGINE,NT:14 (NT:14) art. 27511-20421-000
По запросу
28
SPROCKET,ENGINE,NT:13 (NT:13) OPT art. 27511-20401-000
По запросу
29
CIRCLIP art. 09380-20009-000
По запросу
30
CHAIN ASSY,DRIVE (DID428DS,11 art. 27600-05350-000
По запросу
31
.JOINT SET,CHAIN OPT art. 27620-03B00-000
По запросу
