модель 2019 года
- Модель VL1500
- Код модели VL1500BL9

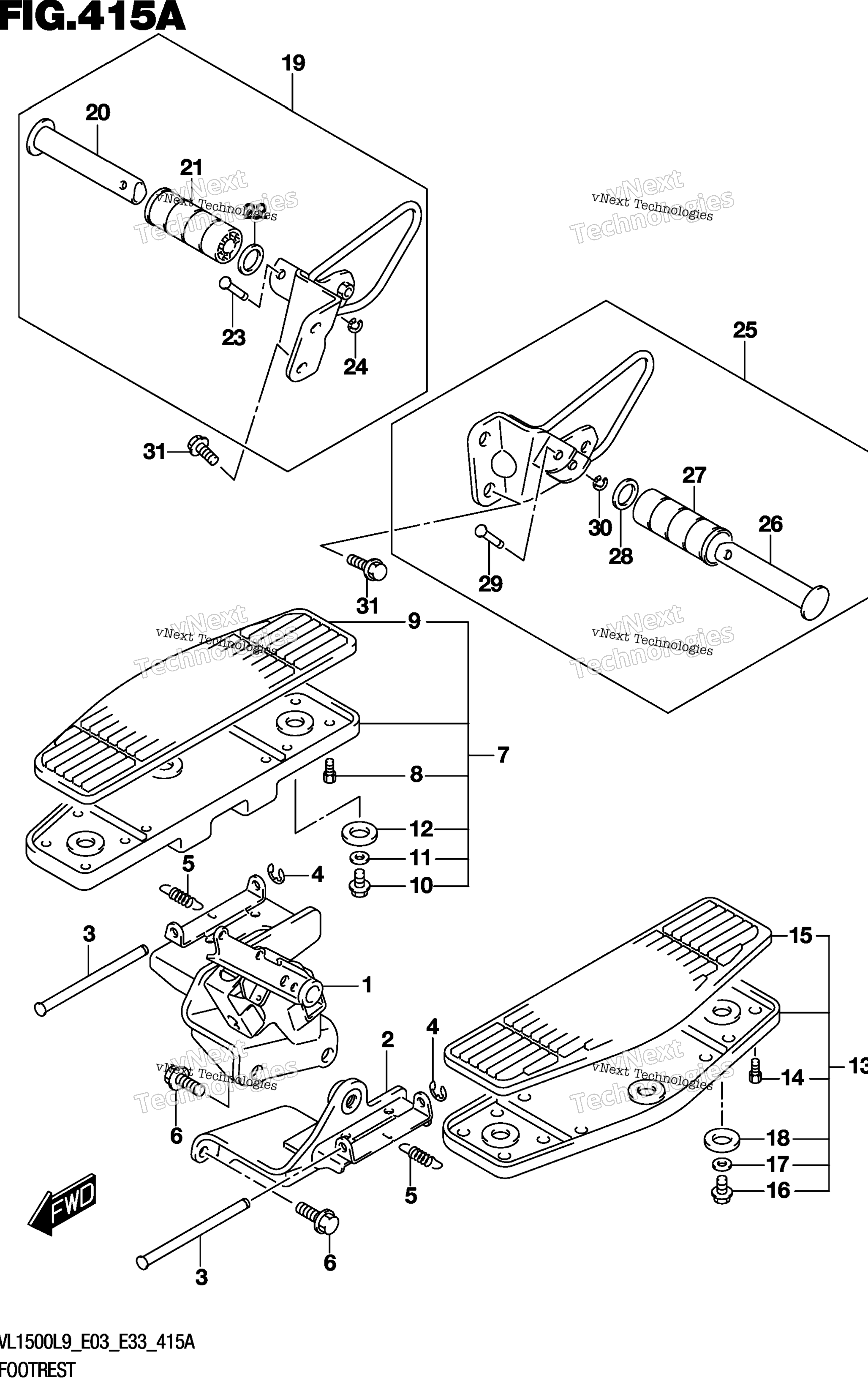

Схема подножки (Vl1500bl9 E03) для VL1500BL9
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET art. 43510-06J00-000
По запросу
2
BRACKET art. 43520-06J01-000
По запросу
3
PIN,FRONT FOOTREST art. 43539-10F00-000
По запросу
4
Стопорное кольцо Suzuki art. 08332-1106A-000
По запросу
5
SPRING art. 09443-11033-000
По запросу
6
BOLT art. 01550-1025B-000
По запросу
7
FOOTREST ASSY art. 43501-10F12-000
По запросу
8
Болт Suzuki art. 43576-07D01-000
По запросу
9
.RUBBER,FR FOOTREST art. 43550-10F10-000
По запросу
10
BOLT art. 01550-0610A-000
По запросу
11
.WASHER (6.5X22X1.6) art. 09160-06158-000
По запросу
12
.CUSHION art. 09320-10077-000
По запросу
13
FOOTREST ASSY art. 43502-10F12-000
По запросу
14
Болт Suzuki art. 43576-07D01-000
По запросу
15
.RUBBER,FR FOOTREST art. 43550-10F10-000
По запросу
16
BOLT art. 01550-0610A-000
По запросу
17
.WASHER (6.5X22X1.6) art. 09160-06158-000
По запросу
18
.CUSHION art. 09320-10077-000
По запросу
19
FOOTREST ASSY art. 43600-40H60-000
По запросу
20
.BAR,PILLION FOOTREST art. 43610-39G10-000
По запросу
21
.RUBBER,PILLION FOOTREST art. 43612-39G00-000
По запросу
22
.WASHER (19.5X32X2) art. 09160-19024-000
По запросу
23
.PIN art. 09208-06007-000
По запросу
24
E-RING art. 08332-1104A-000
По запросу
25
FOOTREST ASSY art. 43700-40H70-000
По запросу
26
.BAR,PILLION FOOTREST art. 43610-39G10-000
По запросу
27
.RUBBER,PILLION FOOTREST art. 43612-39G00-000
По запросу
28
.WASHER (19.5X32X2) art. 09160-19024-000
По запросу
29
.PIN art. 09208-06007-000
По запросу
30
E-RING art. 08332-1104A-000
По запросу
31
BOLT (8X16) art. 09103-08412-000
По запросу
