модель 2020 года
- Модель GSX-S1000
- Код модели GSX-S1000SRQM0

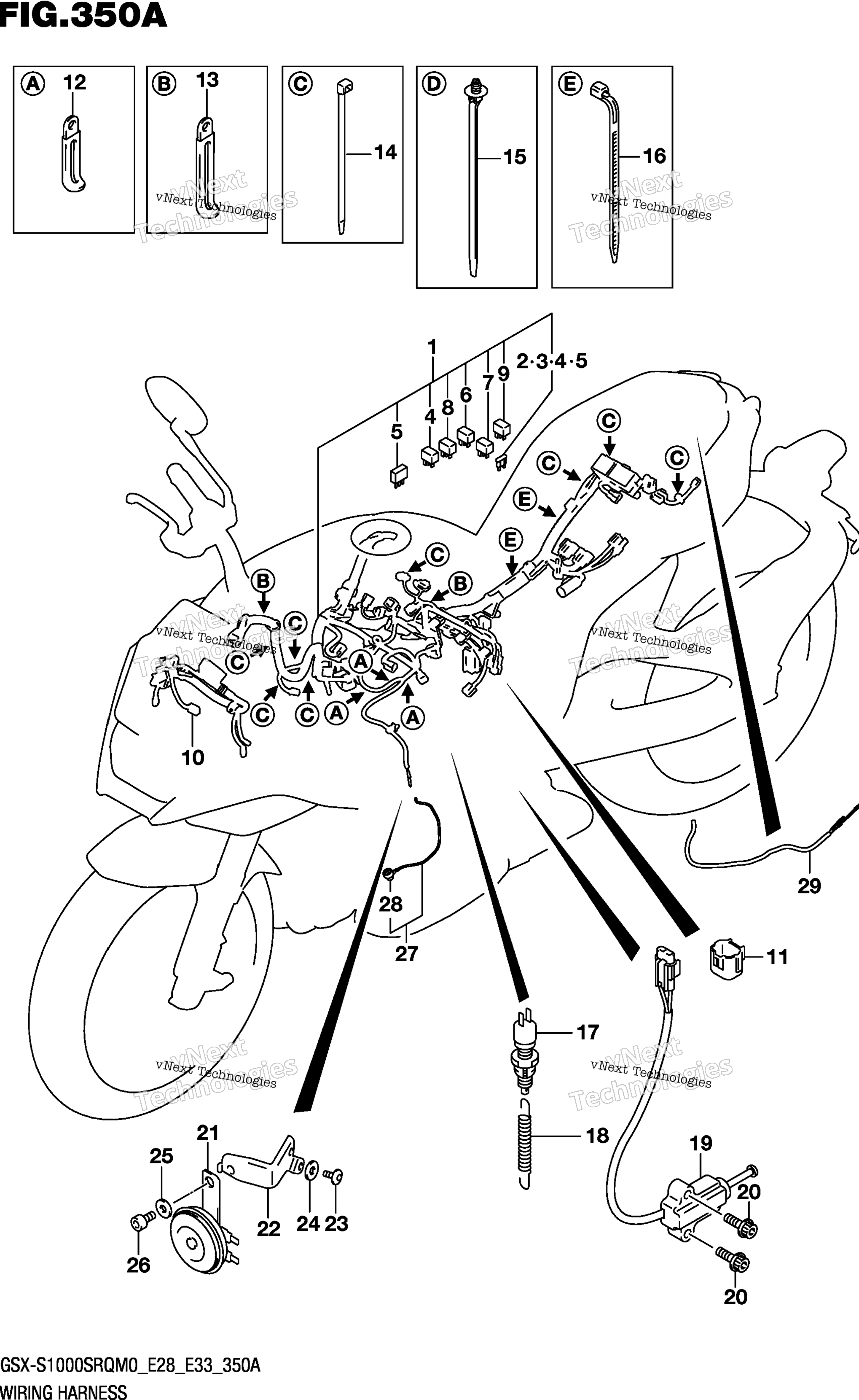

Схема жгута проводов (E28) для GSX-S1000SRQM0
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS,WIRING art. 36610-07L20-000
По запросу
2
.FUSE (10A) art. 09481-10504-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15504-000
По запросу
4
.FUSE (25A) art. 09481-25504-000
По запросу
5
.DIODE art. 36611-38A10-000
По запросу
6
.RELAY ASSY FOR FUEL PUMP art. 38860-76F01-000
По запросу
7
.RELAY ASSY FOR FAN MOTOR art. 38860-76F01-000
По запросу
8
.RELAY ASSY FOR SIDE STAND art. 38860-76F01-000
По запросу
9
.RELAY ASSY FOR HIGH BEAM art. 38860-76F01-000
По запросу
10
HARNESS,WIRING NO.2 art. 36620-07L10-000
По запросу
11
CAP art. 36654-06J20-000
По запросу
12
CLAMP, OIL PRESS LEAD art. 36651-07L00-000
По запросу
13
CLAMP (L:80) art. 09404-06036-000
По запросу
14
CLAMP (L:145) art. 09407-14407-000
По запросу
15
CLAMP (L:170) art. 09407-17403-000
По запросу
16
CLAMP (L:165) art. 09407-18402-000
По запросу
17
SWITCH ASSY,STOP LAMP art. 37740-07L00-000
По запросу
18
SPRING art. 09443-06054-000
По запросу
19
SWITCH ASSY,SIDE STAND art. 37840-35F01-000
По запросу
20
Болт Suzuki art. 01550-0620A-000
от 326 ₽
21
HORN ASSY art. 38500-48G21-000
По запросу
22
PLATE, HORN art. 38590-04K10-000
По запросу
23
SCREW (6X16) art. 09139-06214-000
По запросу
24
WASHER (6.5X18X1.6) art. 09160-06109-000
По запросу
25
WASHER (8.5X22X2.0) art. 09160-08127-000
По запросу
26
BOLT art. 07130-0812A-000
По запросу
27
WIRE,OIL PRESSURE SWITCH LEAD art. 36851-44G01-000
По запросу
28
.CAP, OIL PRESSURE SWITCH art. 36618-31J00-000
По запросу
29
WIRE,REAR COMB LEAD art. 36856-07L00-000
По запросу
