модель 2020 года
- Модель RM-X 450
- Код модели RM-Z450M0

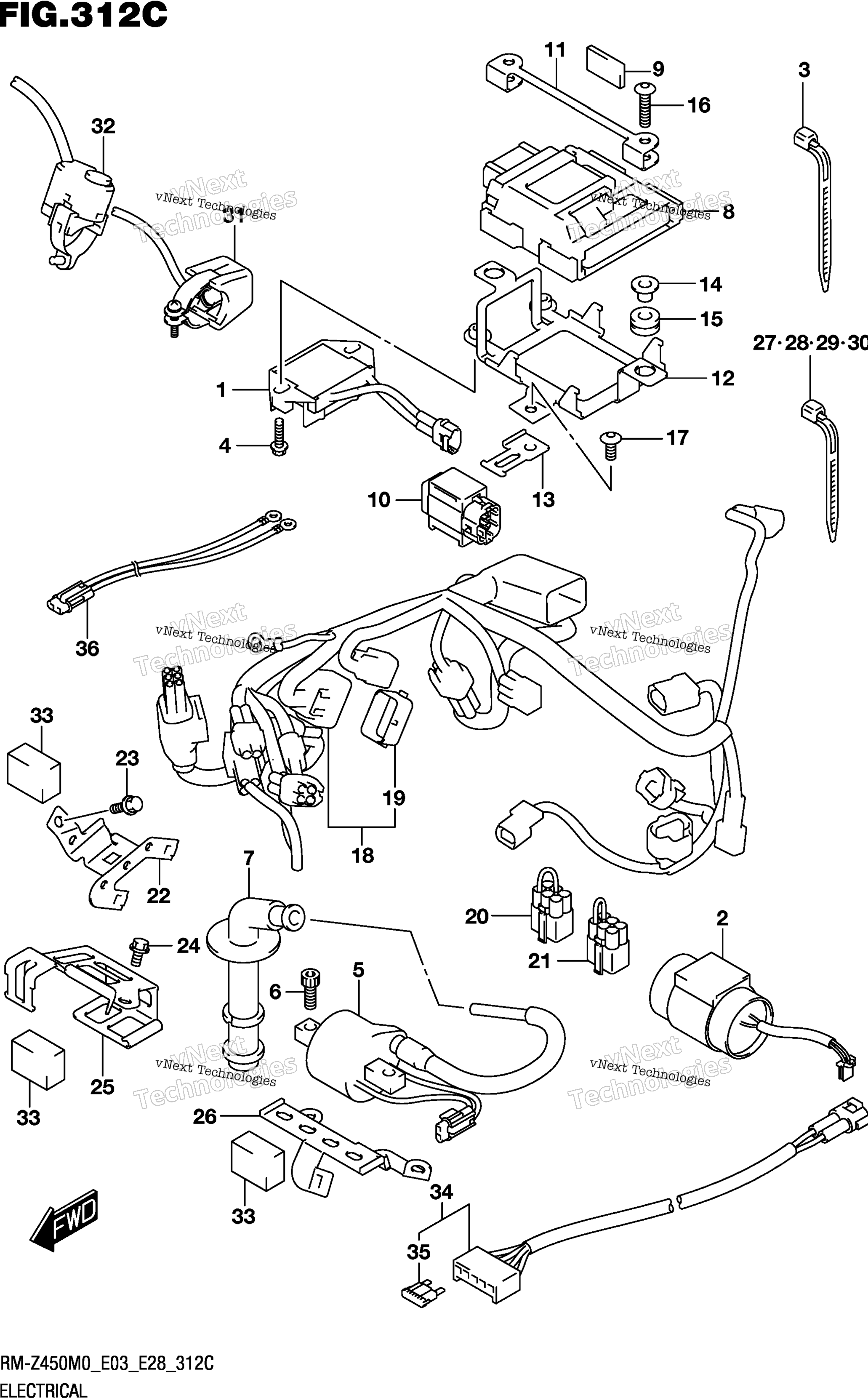

Схема электрооборудования (E28) для RM-Z450M0
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER ASSY art. 32800-28H00-000
По запросу
2
CONDENSER ASSY art. 33640-28H00-000
По запросу
3
CLAMP (L:190) art. 09407-19401-000
По запросу
4
BOLT art. 01547-0620A-000
По запросу
5
COIL ASSY,IGNITION art. 33410-28H00-000
По запросу
6
BOLT art. 09106-06141-000
По запросу
7
CAP ASSY,SPARK PLUG art. 33510-28H00-000
По запросу
8
CONTROL UNIT,FI art. 32920-37K20-000
По запросу
9
CUSHION art. 32980-37K00-000
По запросу
10
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
11
BRACKET,FI CONTROL UNIT UPPER art. 32931-37K00-000
По запросу
12
BRACKET,FI CONTROL UNIT LOWER art. 32932-37K00-000
По запросу
13
BRACKET,FUEL CUT SENSOR art. 33961-37K00-000
По запросу
14
.SPACER (6.2X8.4X10.9) art. 09180-06331-000
По запросу
15
CUSHION (8X18X10) art. 09320-08501-000
По запросу
16
BOLT (6X25) art. 09139-06196-000
По запросу
17
SCREW (6X12) art. 09139-06215-000
По запросу
18
HARNESS,WIRING art. 36610-37K10-000
По запросу
19
.CAP,TS art. 36852-46K00-000
По запросу
20
WIRE,SHORT art. 36852-28H01-000
По запросу
21
WIRE,SHORT art. 36852-49H01-000
По запросу
22
BRACKET,COUPLER art. 36670-37K10-000
По запросу
23
BOLT art. 01547-0610A-000
По запросу
24
Болт Suzuki art. 01547-0612A-000
По запросу
25
BRACKET,COUPLER art. 36672-37K00-000
По запросу
26
BRACKET,COUPLER art. 36672-37K30-000
По запросу
27
CLAMP (L:95) art. 09407-11401-000
По запросу
28
CLAMP (L:100) art. 09407-10404-000
По запросу
29
CLAMP (L:125) art. 09407-14403-000
По запросу
30
CLAMP (L:170) art. 09407-17403-000
По запросу
31
SWITCH ASSY,ENGINE STOP art. 37820-36E00-000
По запросу
32
SWITCH ASSY,LAUNCH CONTROL art. 37820-37K00-000
По запросу
33
CUSHION,HARNESS WIRING art. 36652-37K00-000
По запросу
34
WIRE,BATTERY OPT art. 36890-28H00-000
По запросу
35
.FUSE (10A) OPT art. 09481-10101-000
По запросу
36
WIRE,INJECTOR LEAD OPT art. 15718-21H00-000
По запросу
