модель 2021 года
- Модель DL650 V-STROM
- Код модели DL650XAM1

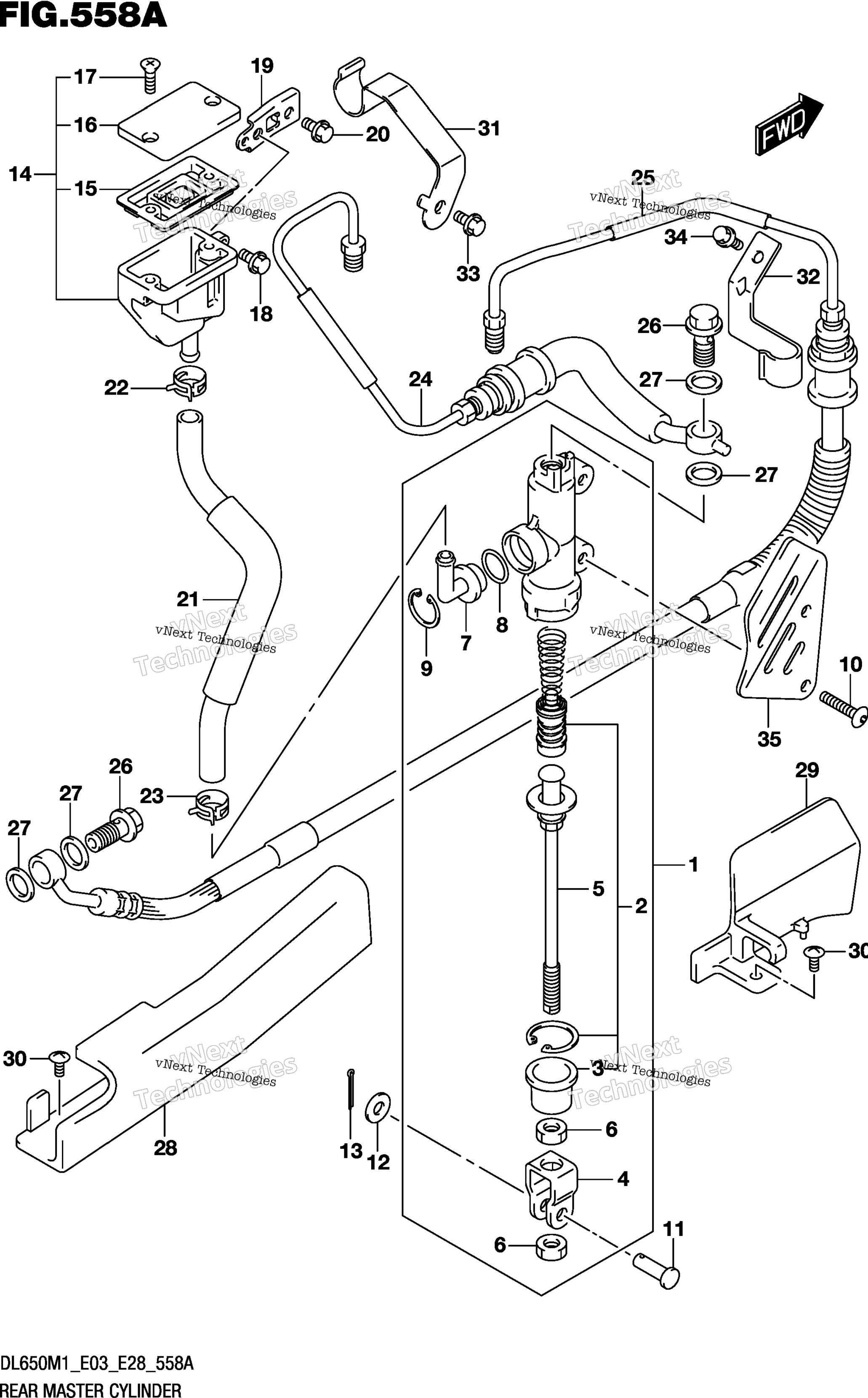

Схема заднего главного цилиндра тормоза для DL650XAM1
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY,REAR MASTER art. 69600-06G00-000
По запросу
2
Поршень тормозного цилиндра Suzuki art. 69600-34820-000
По запросу
3
..BOOT art. 69691-00A00-000
По запросу
4
.YOKE art. 69692-19A00-000
По запросу
5
.ROD,PUSH art. 69670-03G00-000
По запросу
6
.NUT art. 69693-05A00-000
По запросу
7
.CONNECTOR art. 69672-00B20-000
По запросу
8
.O RING art. 69686-34200-000
По запросу
9
.CIRCLIP art. 69674-00B20-000
По запросу
10
SCREW (6X25) art. 09139-06192-000
По запросу
11
PIN (6X18.2) art. 09200-06068-000
По запросу
12
Шайба Suzuki art. 08322-0106A-000
По запросу
13
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
14
TANK ASSY,REAR RESERVOIR art. 69740-01D02-000
По запросу
15
Диафрагма карбюратора Suzuki art. 59667-04700-000
По запросу
16
.CAP art. 59669-05D00-000
По запросу
17
.SCREW art. 69689-04A00-000
По запросу
18
Болт Suzuki art. 01547-0612A-000
По запросу
19
BRACKET,RR RESERVOIR TANK art. 69750-28K00-000
По запросу
20
Болт Suzuki art. 01547-0612A-000
По запросу
21
HOSE,RR RESERVOIR TANK art. 69730-28K00-000
По запросу
22
CLIP (ID:13.2) art. 09401-13417-000
По запросу
23
CLIP (ID:12) art. 09401-12404-000
По запросу
24
HOSE ASSY,RR BK MASTER TO HU art. 69200-28K01-000
По запросу
25
HOSE ASSY,RR BRAKE NO.2 art. 69400-11J01-000
По запросу
26
UNION (10X1.25X22) art. 09360-10062-000
По запросу
27
Шайба Suzuki art. 09161-10009-000
от 221 ₽
28
GUIDE,REAR BRAKE HOSE art. 61196-27G10-000
По запросу
29
GUIDE,RR BRAKE HOSE FR art. 61196-06G00-000
По запросу
30
SCREW art. 02142-0510A-000
По запросу
31
CLAMP,RR BRAKE HOSE art. 69260-11J00-000
По запросу
32
CLAMP,RR BRAKE HOSE NO.2 art. 69266-27G00-000
По запросу
33
BOLT art. 01547-0610B-000
По запросу
34
Болт Suzuki art. 01547-0612A-000
По запросу
35
COVER,REAR MASTER CYLINDER art. 69641-06G00-000
По запросу
