модель 2021 года
- Модель VL800
- Код модели VL800M1

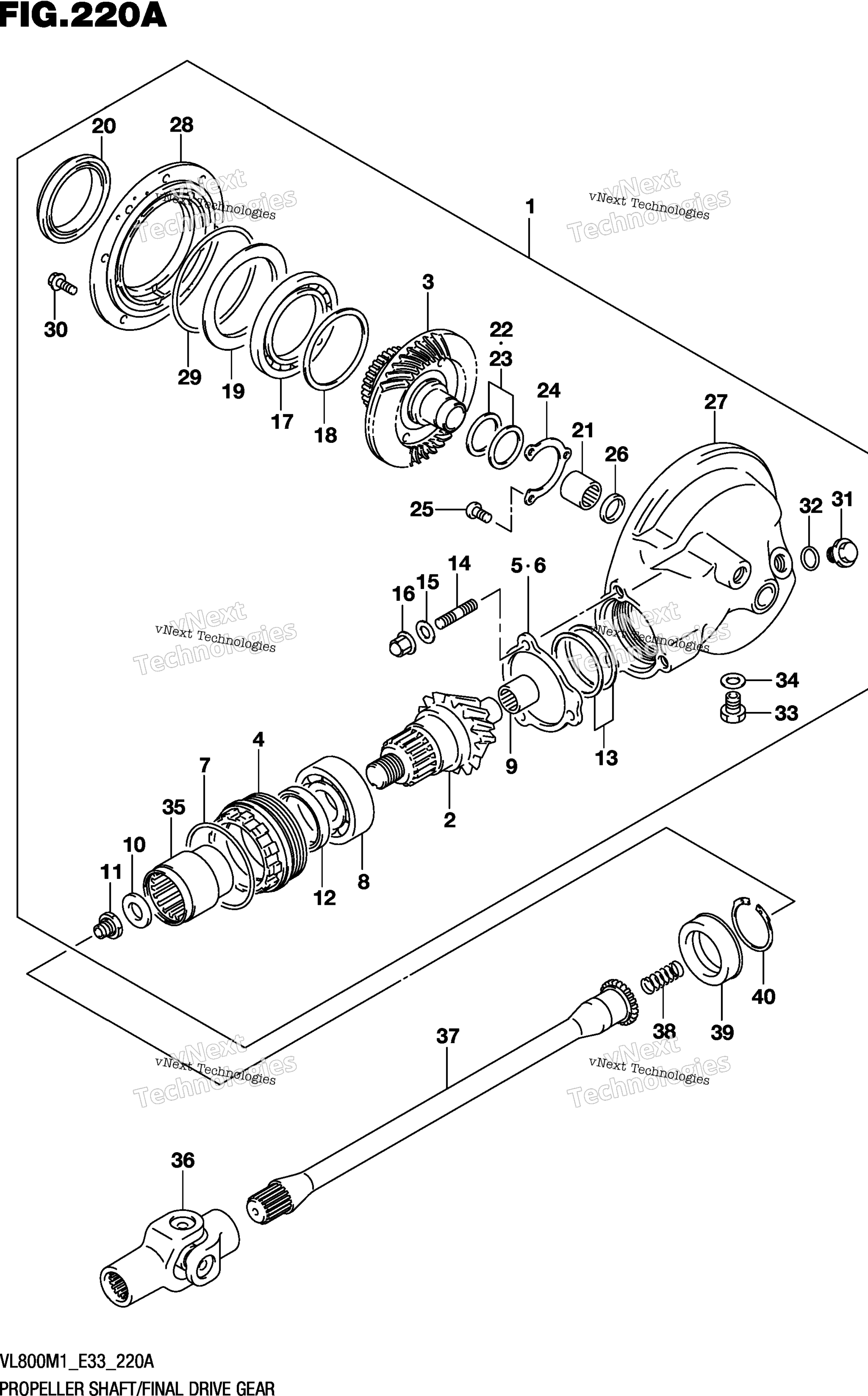

Схема карданного вала / главной передачи для VL800M1
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR & CASE SET FINAL BEVEL ( ILVER) art. 27301-38840-20H
По запросу
2
.GEAR,FINAL DRIVE BEVEL (NT:1 ) art. 27311-38A00-000
По запросу
3
.GEAR,FINAL DRIVEN BEVEL (NT: 4) art. 27320-45C01-000
По запросу
4
.STOPPER,FINAL DRIVE BEARING art. 27312-38A00-000
По запросу
5
.PLATE,BEARING STOPPER art. 27313-38A00-000
По запросу
6
.PLATE,BEARING STOPPER art. 27313-38A10-000
По запросу
7
.O-RING (D:1.9,ID:61.6) art. 09280-62002-000
По запросу
8
Подшипник Suzuki 09267-30005 art. 09267-30005-000
от 13 590 ₽
9
.BEARING (17X32X16) art. 09263-17028-000
По запросу
10
WASHER (16X29X4.0) art. 09160-16029-000
По запросу
11
Гайка Suzuki art. 09159-16010-000
По запросу
12
Сальник Suzuki art. 09283-38009-000
По запросу
13
.SHIM SET,FINAL DRIVE GEAR (T 0.3/0.35/0.4/0.5/0.6) art. 27445-38810-000
По запросу
14
.BOLT,STUD art. 09108-10095-000
По запросу
15
.WASHER (113X122X2.3) art. 09164-10008-000
По запросу
16
Гайка Suzuki art. 09159-10026-000
По запросу
17
.BEARING (70X110X13) art. 09262-70001-000
По запросу
18
.SHIM SET,DRIVEN GEAR BEARIG T:0.35/0.4/0.5/0.6) art. 27327-34810-000
По запросу
19
.PLATE art. 27328-34200-000
По запросу
20
Сальник Suzuki 09289-70001 art. 09289-70001-000
от 5 670 ₽
21
.BEARING (32X46X17.7) art. 09263-32007-000
По запросу
22
.SHIM SET,FINAL DRIVEN GEAR ( :1.05/1.1/1.2/1.25/1.35) art. 27326-34820-000
По запросу
23
.SHIM SET,FINAL DRIVE GEAR (T 1.40/1.45/1.50) art. 27326-34810-000
По запросу
24
.RETAINER, BEARING art. 27329-34200-000
По запросу
25
SCREW (6X12) art. 09125-06122-000
По запросу
26
.SEAL,OIL (30X42X7) art. 09283-30028-000
По запросу
27
.CASE,FINAL GEAR (SILVER) art. 27450-38A20-000
По запросу
28
.CASE,FINAL GEAR BEARING art. 27460-07A01-000
По запросу
29
.O-RING (D:3.5,ID:131.6) art. 09280-00015-000
По запросу
30
Болт Suzuki art. 01550-0825A-000
от 326 ₽
31
.PLUG art. 09247-18001-000
По запросу
32
O-RING (D:2.4,ID:17.8) art. 09280-18004-000
По запросу
33
PLUG (MAGNETO) art. 09247-14002-000
По запросу
34
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
35
Шестерня Suzuki art. 27172-38A00-000
По запросу
36
YOKE,UNIVERSAL JOINT art. 27100-38A60-000
По запросу
37
Вал трансмиссионный Suzuki art. 27151-41F00-000
По запросу
38
Пружина вала Suzuki art. 09440-18019-000
По запросу
39
Сальник 28.4X48X15 Suzuki art. 09283-30051-000
По запросу
40
CIRCLIP art. 09381-40003-000
По запросу
