модель 2021 года
- Модель VZR1800
- Код модели VZR1800BZM1

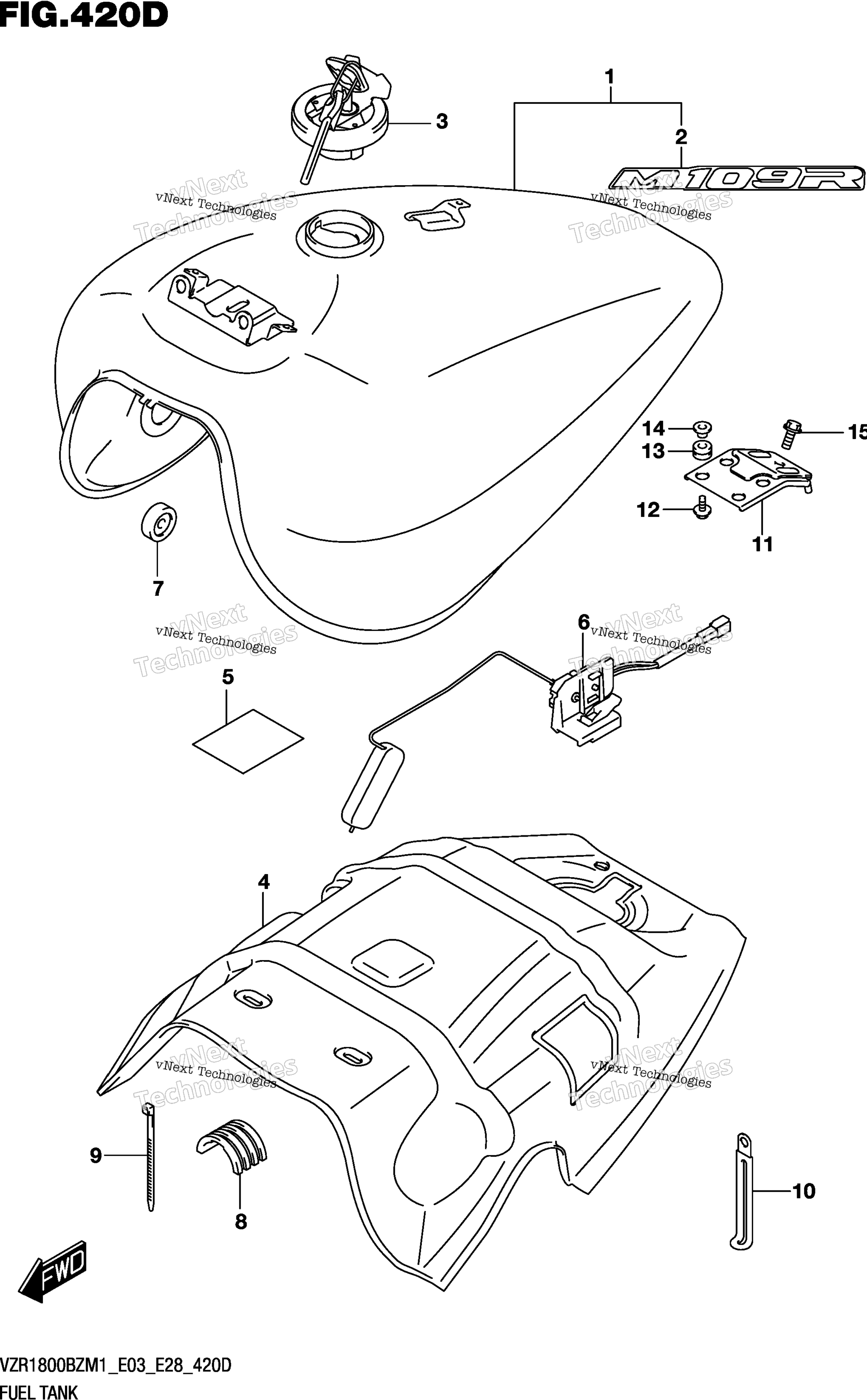

Схема топливного бака (E33)(See Note 1) 420D для VZR1800BZM1
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY,FUEL (RED) art. 49100-48GA0-YYG
По запросу
2
.EMBLEM,"M109R" (BLACK) art. 68111-48G60-YVB
По запросу
3
CAP SET,FUEL TANK art. 44200-39871-000
По запросу
4
SHIELD,FUEL TANK HEAT art. 44191-48G10-000
По запросу
5
TAPE,HEAT SHIELD art. 44192-48G00-000
По запросу
6
GAUGE ASSY,FUEL LEVEL SENDER art. 34810-48G00-000
По запросу
7
Кольцо уплотнительное Suzuki 09329-10026 art. 09329-10026-000
По запросу
8
CUSHION,FUEL TANK art. 44541-13E10-000
По запросу
9
CLAMP (L:300) art. 09407-30402-000
По запросу
10
CLAMP (L:80) art. 09404-06436-000
По запросу
11
BRACKET,FUEL TANK REAR art. 44530-48G10-000
По запросу
12
BOLT (6X20) art. 09116-06192-000
По запросу
13
CUSHION art. 09320-08001-000
По запросу
14
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
15
BOLT (8X16) art. 01550-0816A-000
По запросу
16
COLOR:KEL=YVB(BLACK)/YSF(BLUE) NOTE 1: FOR AV4 art. SPECIAL NOTE
По запросу
