модель 2022 года
- Модель DR650
- Код модели DR650SEM2

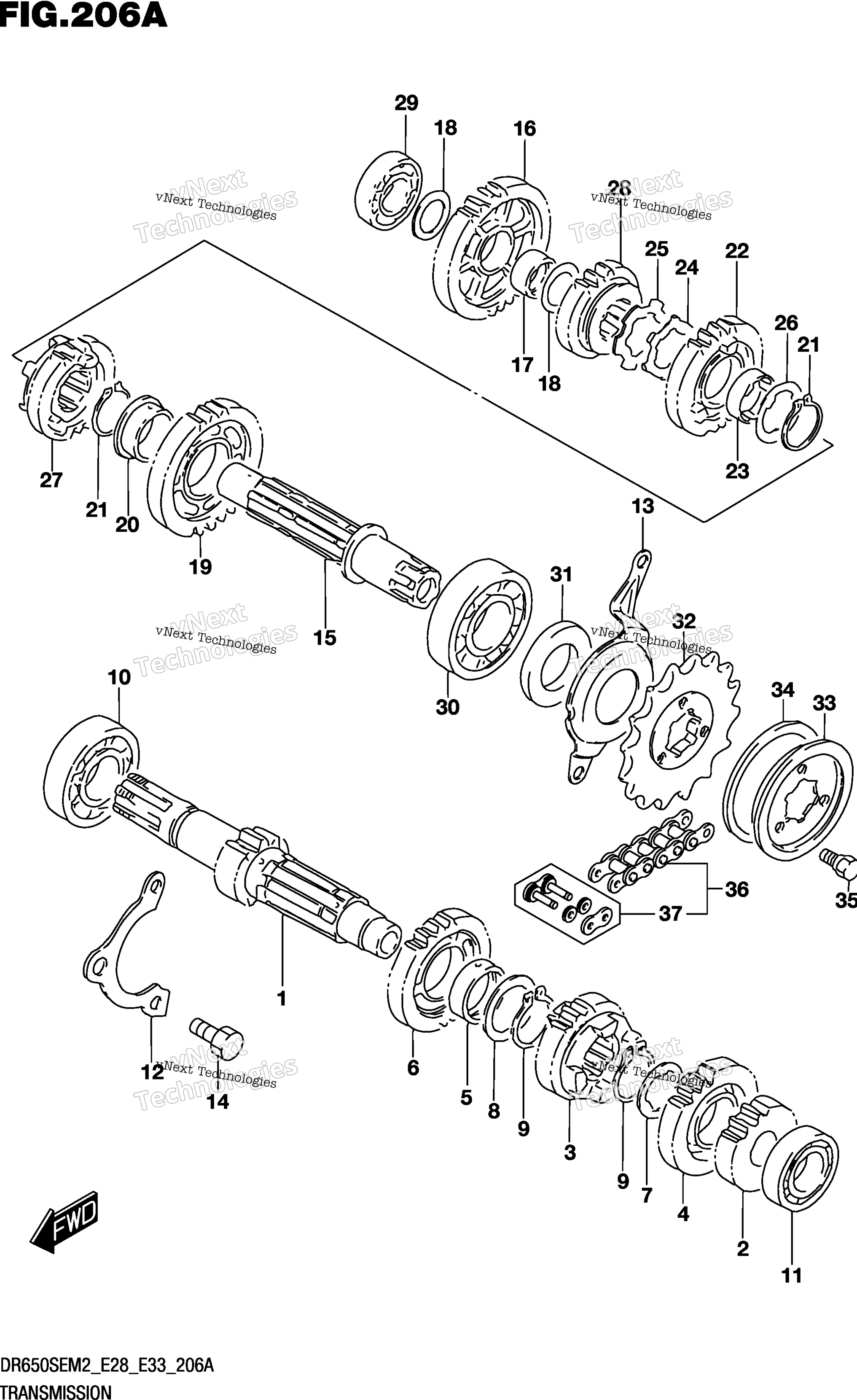

Схема трансмиссии для DR650SEM2
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT SET,CNTR (NT:12) art. 24120-14810-000
По запросу
2
GEAR,2ND DRIVE (NT:16) art. 24221-14A10-000
По запросу
3
GEAR,3RD DRIVE (NT:21) art. 24231-12D21-000
По запросу
4
GEAR,4TH DRIVE (NT:21) art. 24241-14A10-000
По запросу
5
BUSH art. 24252-19F00-000
По запросу
6
GEAR,5TH DRIVE (NT:23) art. 24251-14A10-000
По запросу
7
WASHER LOCK (25.1X31X1.0) art. 09167-25012-000
По запросу
8
Шайба Suzuki art. 09181-25167-000
от 420 ₽
9
SNAP RING art. 09380-25003-000
По запросу
10
BEARING (22X56X16) art. 09262-22028-000
По запросу
11
BEARING (17X40X12) art. 09262-17046-000
По запросу
12
RETAINER,CNTR SHAFT BRG art. 24741-14A00-000
По запросу
13
RETAINER,DRIVE SHAFT OIL SEAL art. 24751-32E00-000
По запросу
14
BOLT art. 01500-0816A-000
По запросу
15
SHAFT,DRIVE art. 24130-14A10-000
По запросу
16
GEAR,1ST DRIVEN (NT:29) art. 24311-14A01-000
По запросу
17
BUSH (20X24X13) art. 09300-20032-000
По запросу
18
SHIM (20X30X1) art. 09181-20195-000
По запросу
19
GEAR,2ND DRIVEN (NT:26) art. 24321-14A10-000
По запросу
20
BUSH art. 09301-25002-000
По запросу
21
SNAP RING art. 09380-25003-000
По запросу
22
GEAR,3RD DRIVEN (NT:26) art. 24331-14A20-000
По запросу
23
BUSH, DRIVEN GEAR art. 24332-24510-000
По запросу
24
WASHER (25.1X37X2.5) art. 09169-25001-000
По запросу
25
WASHER,LOCK (25.1X41X1.5) art. 09167-25013-000
По запросу
26
WASHER,LOCK (25.5X35X1) art. 09167-25016-000
По запросу
27
GEAR,4TH DRIVEN (NT:21) art. 24341-14A10-000
По запросу
28
GEAR,5TH DRIVEN (NT:19) art. 24351-14A10-000
По запросу
29
BEARING (20X42X12) art. 09262-20059-000
По запросу
30
BEARING (25X62X17) art. 09262-25125-000
По запросу
31
OIL SEAL (25X44X7) art. 09283-25108-000
По запросу
32
SPROCKET,ENGINE (NT:15) art. 27511-31D00-000
По запросу
33
PLATE,ENGINE SPROCKET art. 27512-44B00-000
По запросу
34
DAMPER art. 27517-37400-000
По запросу
35
BOLT (6X13) art. 09111-06039-000
По запросу
36
CHAIN, DRIVE art. 27600-32C90-110
По запросу
37
.JOINT SET, CHAIN art. 27620-32C90-000
По запросу
