модель 2023 года
- Модель Burgman 400
- Код модели AN400AM3

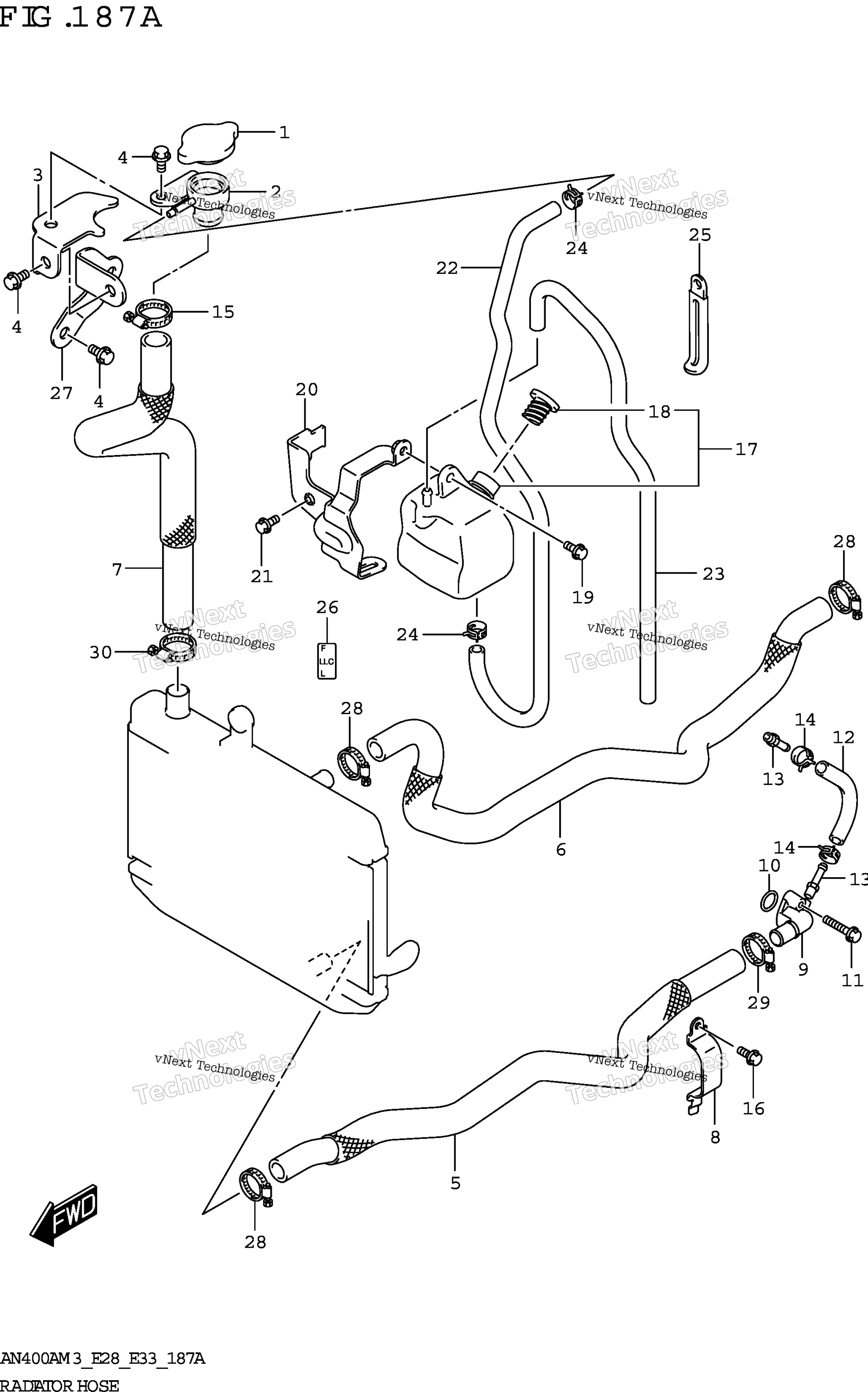

Схема шланга радиатора для AN400AM3
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка радиатора Suzuki art. 17730-08J00-000
от 3 728 ₽
2
CONDUCTION,RDTR art. 17791-24D00-000
По запросу
3
BRACKET, CONDUCTION NO.2 art. 17790-19K00-000
По запросу
4
BOLT art. 01550-0610A-000
По запросу
5
HOSE,RADIATOR OUTLET art. 17852-19K10-000
По запросу
6
HOSE,RADIATOR INLET art. 17851-19K10-000
По запросу
7
HOSE, CONDUCTION art. 17855-19K00-000
По запросу
8
PLATE,WATER HOSE CLAMP art. 17859-05H00-000
По запросу
9
CONNECTOR, WATER INLET art. 17861-05H01-000
По запросу
10
O-RING (D:2.4,ID:17.8) art. 09280-18004-000
По запросу
11
BOLT art. 01547-0630A-000
По запросу
12
HOSE (7.5X14.5X600) art. 09356-75141-600
По запросу
13
UNION art. 09362-09011-000
По запросу
14
CLAMP art. 09401-12414-000
По запросу
15
CLAMP art. 09402-28513-000
По запросу
16
BOLT art. 01550-0616A-000
По запросу
17
TANK ASSY,RESERVOIR art. 17910-05H00-000
По запросу
18
Крышка расширительного бачка Suzuki art. 17931-02FA0-000
от 882 ₽
19
BOLT (6X12) art. 09111-06085-000
По запросу
20
BRACKET,RSVR TANK art. 17920-05H00-000
По запросу
21
BOLT art. 01547-0616A-000
По запросу
22
HOSE,RESERVOIR TANK INLET art. 17981-10G01-000
По запросу
23
HOSE,RSVR TANK OVFL art. 17982-19K01-000
По запросу
24
CLIP (ID:8.6) art. 09401-08411-000
По запросу
25
CLAMP (L:80) art. 09404-06030-000
По запросу
26
LABEL,RESERVOIR TANK LEVEL art. 17919-05H00-000
По запросу
27
BRACKET, CONDUCTION NO.1 art. 17780-19K00-000
По запросу
28
CLIP art. 09401-20407-000
По запросу
29
CLIP art. 09401-22407-000
По запросу
30
CLAMP art. 09401-24002-000
По запросу
