модель 2023 года
- Модель DR-Z 50
- Код модели DR-Z50M3

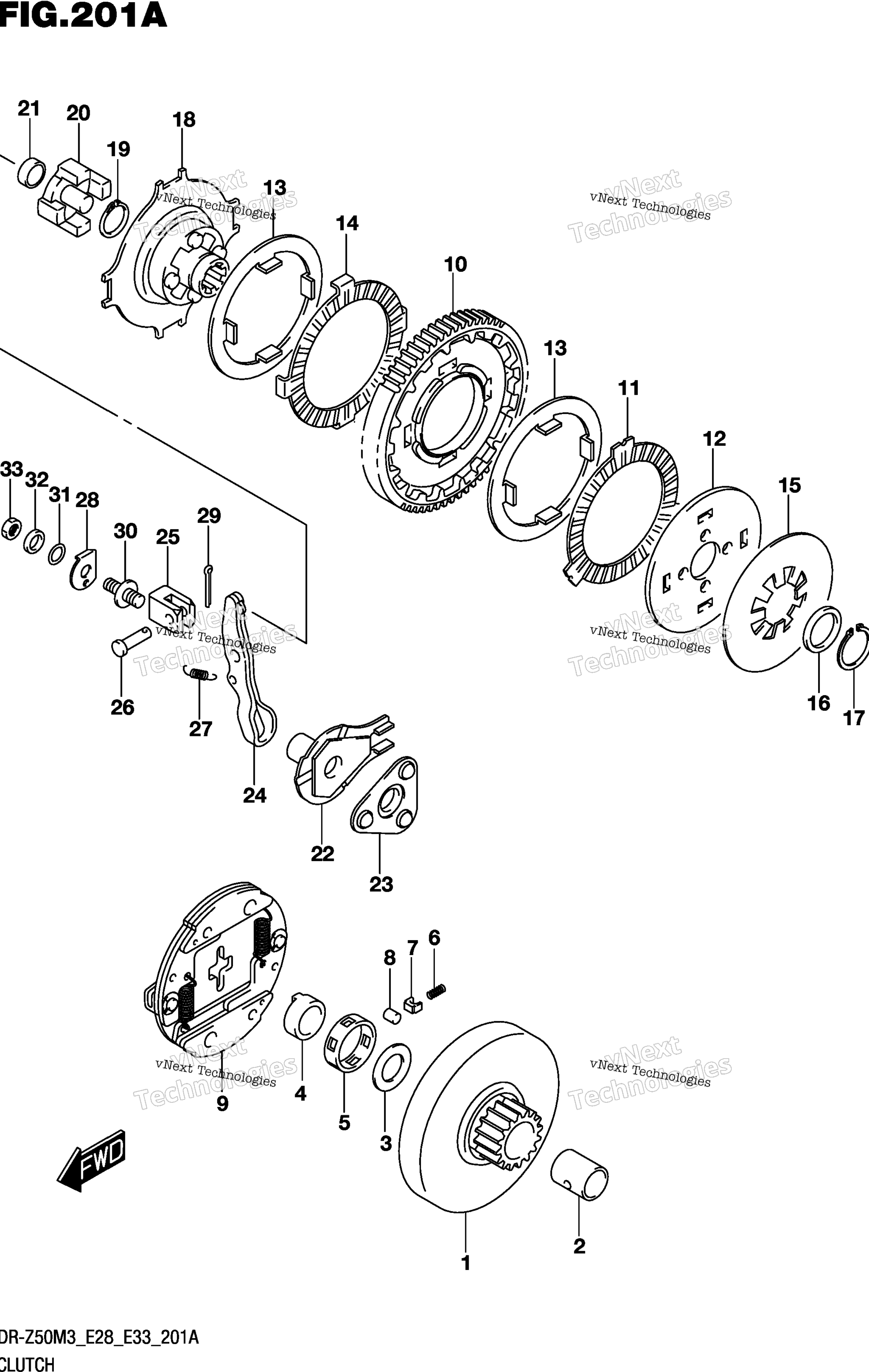

Схема сцепления для DR-Z50M3
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR,PRIMARY DRIVE art. 21110-09407-000
По запросу
2
SPACER,16X21X23.5 (16X21X23.5 art. 09180-16031-000
По запросу
3
SHIM (16X28X1) art. 09181-16223-000
По запросу
4
RACE,ONE WAY CLUTCH art. 21631-09403-000
По запросу
5
RETAINER,ONE WAY CLUTCH art. 21652-09401-000
По запросу
6
SPRING art. 09440-02002-000
По запросу
7
BLOCK,SPRING art. 21236-09400-000
По запросу
8
ROLLER,6X6.4 (OD:6,L:6.4) art. 09261-06006-000
По запросу
9
CLUTCH ASSY,SHOE art. 21501-42H00-000
По запросу
10
GEAR,PRIMARY DRIVEN (NT:65) art. 21210-36G00-000
По запросу
11
PLATE,CLUTCH DRIVE (T:2.6) art. 21441-09D02-000
По запросу
12
PLATE,CLUTCH PRESSURE (T:2.4) art. 21461-30A00-000
По запросу
13
PLATE,CLUTCH DRIVEN (T:2.1) art. 21451-14H00-000
По запросу
14
PLATE,CLUTCH DRIVEN,NO.2 art. 21452-35401-000
По запросу
15
SPRING art. 09164-22010-000
По запросу
16
SPACER,22X28X4 (22X28X4) art. 09180-22033-000
По запросу
17
CIRCLIP art. 08331-31219-000
По запросу
18
HUB,SLEEVE art. 21410-09403-000
По запросу
19
CIRCLIP art. 08331-31179-000
По запросу
20
PIECE,CLUTCH PUSH art. 23121-30A01-000
По запросу
21
BEARING (16X6) art. 09266-16002-000
По запросу
22
GUIDE,RELEASE BALL OUTER art. 23230-30A01-000
По запросу
23
BALL,CLUTCH RELEASE art. 23250-35402-000
По запросу
24
ARM,CLUTCH RELEASE art. 23221-09406-000
По запросу
25
BOSS,CLUTCH RELEASE ARM art. 23222-09401-000
По запросу
26
PIN art. 09200-07005-000
По запросу
27
SPRING art. 09443-06053-000
По запросу
28
WASHER (6.5X22X1.2) art. 09169-06046-000
По запросу
29
PIN art. 04111-1615A-000
По запросу
30
BOLT,CLUTCH RELEASE ADJUST art. 23223-09404-000
По запросу
31
.O RING (D:1.9,ID:5.7) art. 09280-06005-000
По запросу
32
WASHER,6.5X13X3.2 (6.5X13X3.2 art. 09160-06123-000
По запросу
33
NUT (6X3.6) art. 09140-06023-000
По запросу
