модель 2024 года
- Модель DL650 V-STROM
- Код модели DL650AM4

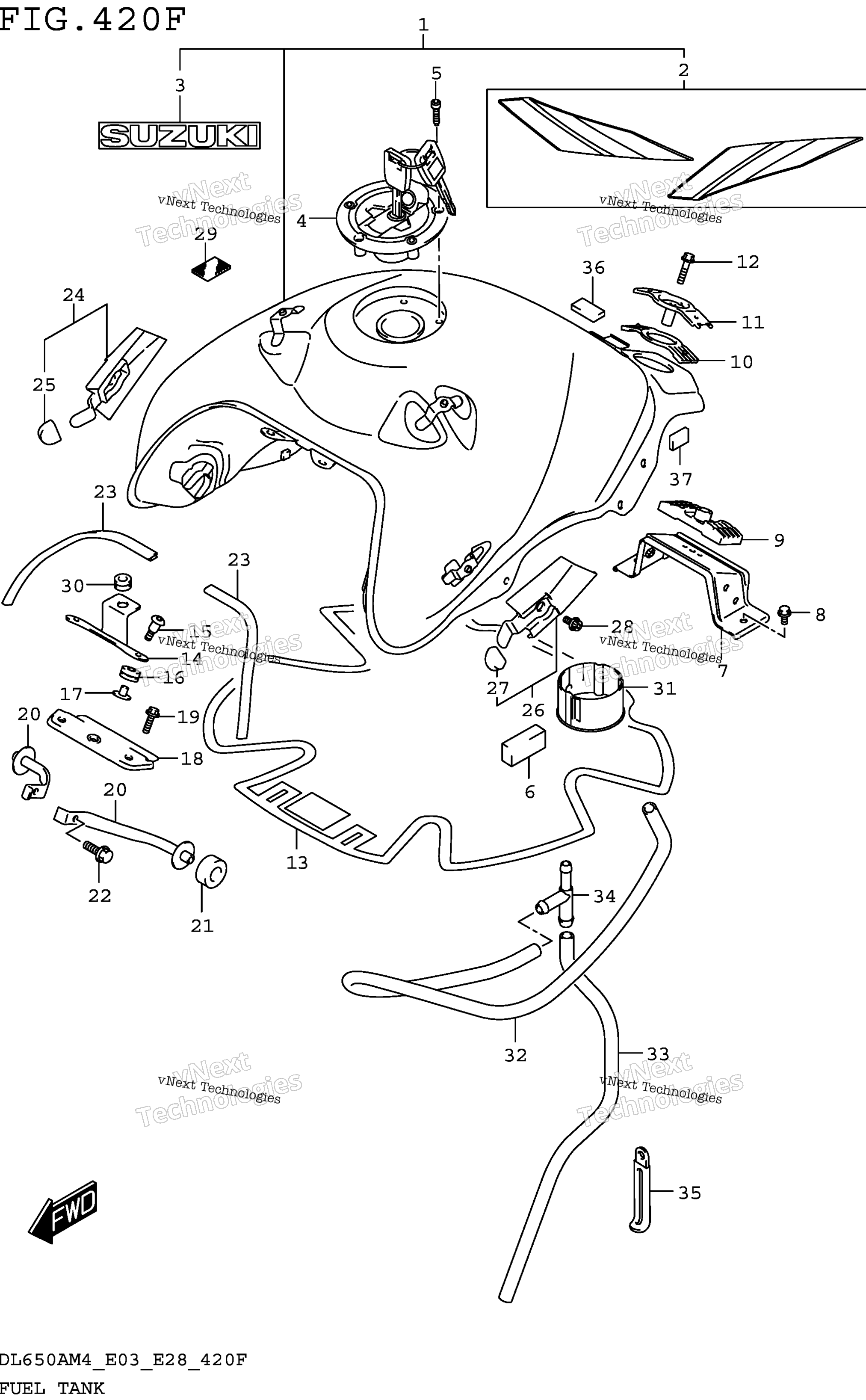

Схема топливного бака (Dl650xam4 E33) для DL650AM4
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (YELLOW) FOR YU1 art. 44100-28KJ0-YU1
По запросу
1
TANK ASSY, FUEL (BLACK) FOR YVB art. 44100-28KJ0-YVB
По запросу
1
TANK ASSY, FUEL (WHITE) FOR JWN art. 44100-28KJ0-YUH
По запросу
2
.TAPE SET, FUEL TANK FOR YVB art. 68110-28K40-CQQ
По запросу
2
.TAPE SET, FUEL TANK (BLUE/YELLOW) FOR YU1 art. 68110-28K40-CQP
По запросу
2
.TAPE SET, FUEL TANK FOR JWN art. 68110-28K40-CGN
По запросу
3
.EMBLEM (GRAY) FOR YVB art. 68111-47C10-YLF
По запросу
3
.EMBLEM (BLACK) FOR JWN,YU1 art. 68111-47C10-019
По запросу
4
CAP SET,FUEL TANK FILLER art. 44200-17840-000
По запросу
5
BOLT,FUEL TANK FILLER CAP art. 44244-11J00-000
По запросу
6
CUSHION, FUEL TANK SIDE art. 44541-28K00-000
По запросу
7
BRACKET, FUEL TANK RR art. 44550-06G10-000
По запросу
8
BOLT art. 01550-0816A-000
По запросу
9
CUSHION,FUEL TANK RR LWR art. 44545-06G00-000
По запросу
10
CUSHION,FUEL TANK RR UPR art. 44542-06G00-000
По запросу
11
BRACKET,FUEL TANK REAR UP art. 44530-06G00-000
По запросу
12
BOLT art. 01550-0835A-000
По запросу
13
SHIELD, FUEL TANK CENTER art. 44194-11J00-000
По запросу
14
BRACKET, FR COVER art. 44154-11J00-000
По запросу
15
SCREW (6X25) art. 09139-06192-000
По запросу
16
CUSHION,FUEL TANK FRONT art. 44511-16G01-000
По запросу
17
SPACER,FUEL TANK,FR art. 44512-16G00-000
По запросу
18
BRACKET, FUEL TANK FR art. 44520-11J00-000
По запросу
19
BOLT art. 01550-0620B-000
По запросу
20
BRACKET, FR SIDE art. 44560-11J00-000
По запросу
21
CUSHION,FRONT SIDE BRKT art. 44543-31J01-000
По запросу
22
Болт Suzuki art. 01550-0612A-000
По запросу
23
MOLDING, FUEL TANK art. 68241-11J01-000
По запросу
24
BRACKET, FUEL TANK COVER RH art. 44130-28K00-000
По запросу
25
CUSHION art. 09329-18001-000
По запросу
26
BRACKET, FUEL TANK COVER LH art. 44140-28K00-000
По запросу
27
CUSHION art. 09329-18001-000
По запросу
28
BOLT art. 07120-0610A-000
По запросу
29
FASTENER, COWLING (20X15X0.8) art. 44572-37H00-000
По запросу
30
Втулка Suzuki art. 09320-06504-000
По запросу
31
VESSEL, FUEL TANK INNER art. 44121-28K01-000
По запросу
32
HOSE, FUEL TANK DRAIN NO.1 art. 44423-28K01-000
По запросу
33
HOSE, FUEL TANK DRAIN NO.2 art. 44423-11J31-000
По запросу
34
3 WAY art. 09367-08005-000
По запросу
35
CLAMP (L:80) art. 09404-06030-000
По запросу
36
CUSHION art. 45516-01H00-000
По запросу
37
CUSHION, FRAME COVER FR RR art. 47122-28K00-000
По запросу
