модель 2024 года
- Модель DR650
- Код модели DR650SEM4

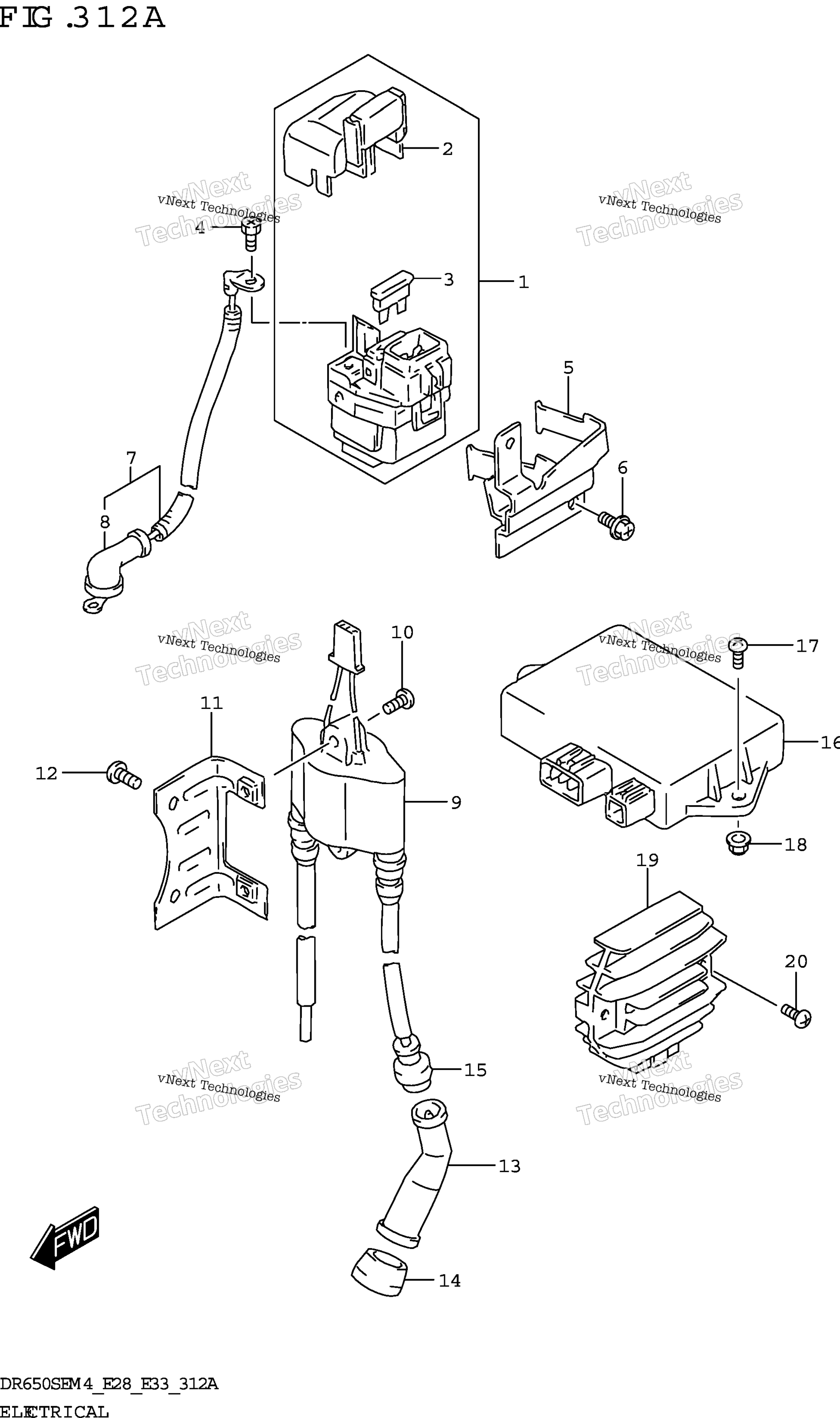

Схема электрооборудования для DR650SEM4
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY,STARTING MOTOR art. 31800-26E00-000
По запросу
2
.COVER,STARTER RELAY art. 31861-26E00-000
По запросу
3
.FUSE (30A) art. 09481-30101-000
По запросу
4
SCREW (6X8) art. 09128-06013-000
По запросу
5
BRACKET,STG MOT RLY art. 31890-32E00-000
По запросу
6
SCREW art. 02162-0608A-000
По запросу
7
WIRE,STARTER MOTOR art. 33810-32E00-000
По запросу
8
.CAP,STARTER MOTOR LEAD art. 31861-48B10-000
По запросу
9
COIL ASSY,IGNITION art. 33410-32E00-000
По запросу
10
SCREW art. 02142-0625A-000
По запросу
11
BRACKET,IGNITION COIL art. 33416-32E00-000
По запросу
12
SCREW art. 02142-0610A-000
По запросу
13
CAP,SPARK PLUG art. 33510-43010-000
По запросу
14
Сальник свечного колпачка Suzuki art. 33541-47D00-000
от 725 ₽
15
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
16
CDI UNIT art. 32900-32E10-000
По запросу
17
SCREW art. 02162-0620C-000
По запросу
18
NUT art. 08319-3106A-000
По запросу
19
RECTIFIER ASSY art. 32800-32E00-000
По запросу
20
SCREW art. 02162-0620C-000
По запросу
