модель 2000 года
- Модель Road Star
- Код модели ROAD STAR (XV1600AMC) CA

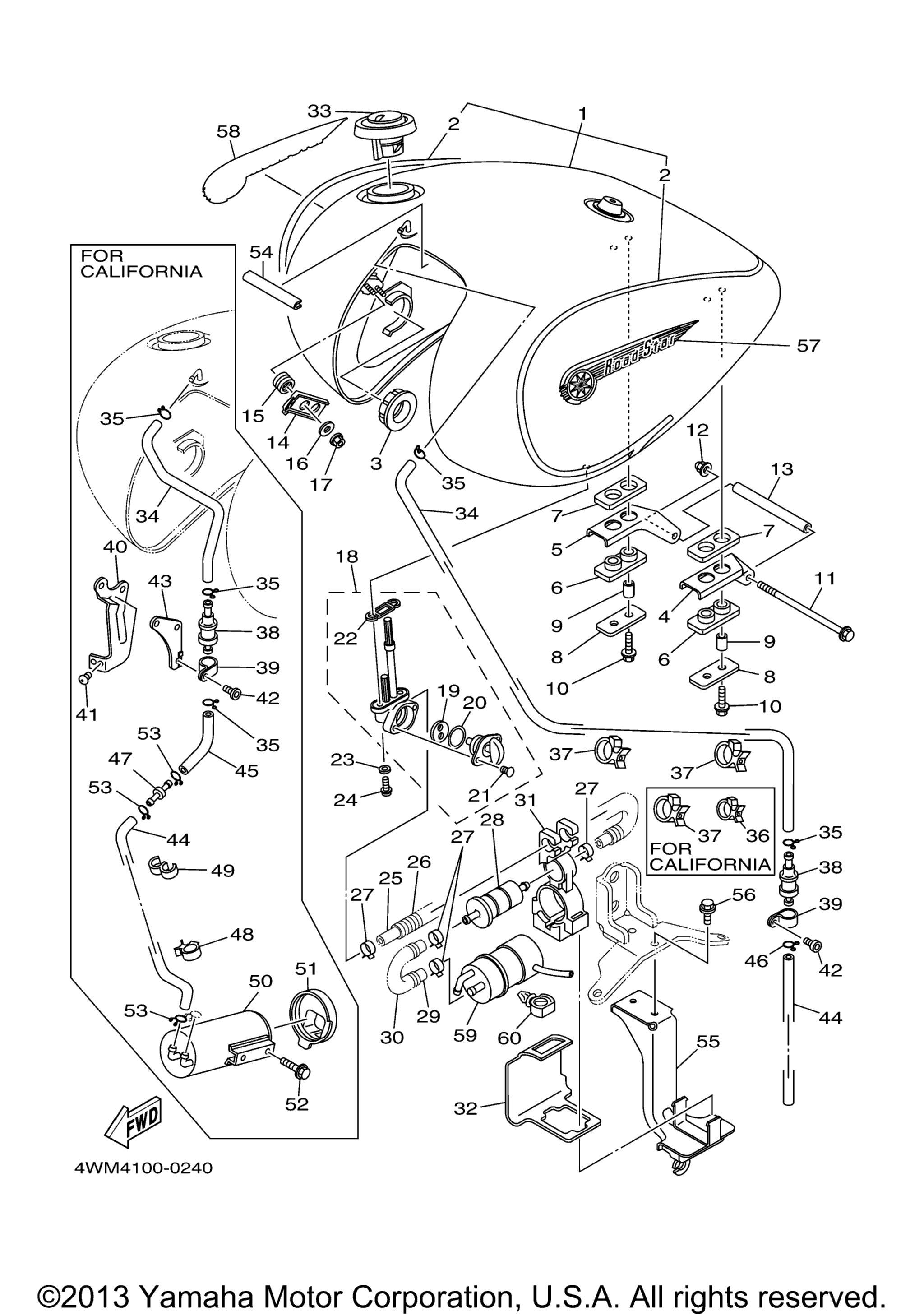

Схема топливного бака для ROAD STAR (XV1600AMC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp YB art. 4WM-Y2410-31-06
По запросу
1
Fuel Tank Comp DNPM1 art. 4WM-Y2410-31-09
По запросу
1
Fuel Tank Comp MYM/BCR art. 4WM-Y2410-31-07
По запросу
2
. Graphic Set MYM art. 5GA-24240-10-00
По запросу
2
. Graphic Set YB art. 5GA-24240-20-00
По запросу
2
. Graphic Set DNPM1 art. 4WM-24240-30-00
По запросу
3
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
4
Bracket, Fuel Tank 1 art. 4WM-24191-00-00
По запросу
5
Bracket, Fuel Tank 2 art. 4WM-24192-00-00
По запросу
6
Damper, Locating 1 art. 2GH-24181-00-00
По запросу
7
Damper, Locating 3 art. 2GH-24183-00-00
По запросу
8
Washer, Special art. 2GH-24186-00-00
По запросу
9
Втулка Yamaha art. 90387-07598-00
По запросу
10
Bolt, Flange art. 95822-06025-00
По запросу
11
Bolt, Flange art. 95827-06130-00
По запросу
12
Nut, Crown art. 90176-06055-00
По запросу
13
Collar art. 90387-0615R-00
По запросу
14
Bracket, Fuel Tank 1 art. 4WM-24291-00-00
По запросу
15
Grommet art. 4WM-24339-00-00
По запросу
16
Collar art. 90387-050T5-00
По запросу
17
Гайка art. 95707-05500-00
По запросу
18
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
19
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
20
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
21
. .Screw, Pan Head art. 98580-03008-00
По запросу
22
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
23
Washer, Plate art. 90202-05187-00
По запросу
24
Screw art. 90149-06011-00
По запросу
25
Pipe, Fuel 1 art. 4WM-24311-00-00
По запросу
26
Spring art. 4WM-24393-00-00
По запросу
27
Clip art. 90467-13133-00
По запросу
28
Filter Assy art. 1FK-24560-10-00
По запросу
29
Pipe 2 art. 4WM-24312-00-00
По запросу
30
Spring art. 4WM-24394-00-00
По запросу
31
Band 1 art. 4WM-24398-00-00
По запросу
32
Cover art. 4WM-24217-00-00
По запросу
33
Cap Assy art. 4NK-24602-20-00
По запросу
34
Pipe 10 (4WM4) art. 4WM-24321-00-00
По запросу
34
Pipe 10 (4WM5) art. 4WM-24321-10-00
По запросу
35
Clip (4WM4) art. 90467-100A1-00
По запросу
36
Clamp (4WM5) art. 90464-15192-00
По запросу
37
Clamp (4WM4) art. 90464-25217-00
По запросу
38
Roll Over Valve Assy art. 25H-24180-00-00
По запросу
39
Зажим Yamaha art. 90464-15014-00
По запросу
40
Bracket 4 (4WM5) art. 4WM-2148X-00-00
По запросу
41
Винт, головка поддона art. 98507-05008-00
По запросу
42
Винт Yamaha art. 98907-05012-00
По запросу
43
Stay (4WM5) art. 4WM-24662-00-00
По запросу
44
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
44
Pipe 11 (4WM5) art. 4WM-24322-00-00
По запросу
45
Pipe 12 (4WM5) art. 4WM-24323-00-00
По запросу
46
Clip (4WM4) art. 90467-100A1-00
По запросу
47
Joint (4WM5) art. 4XY-14568-00-00
По запросу
48
Clamp (4WM5) art. 90464-15192-00
По запросу
49
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
50
Canister Assy (4WM5) art. 4WM-24170-00-00
По запросу
51
Cover, Canister (4WM5) art. 4WM-2419E-00-00
По запросу
52
Bolt, Flange (4WM5) art. 90105-06009-00
По запросу
53
Clip (4WM5) art. 90467-100A1-00
По запросу
54
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
55
Bracket, Fuel Pump art. 4WM-24491-01-00
По запросу
56
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
57
Emblem art. 4WM-2416B-00-00
По запросу
58
Emblem art. 4WM-2417B-00-00
По запросу
59
Fuel Pump Comp art. 4WM-13907-01-00
По запросу
60
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
