модель 2000 года
- Модель Royal Star
- Код модели ROYAL STAR BOULEVARD (XVZ1300AM)

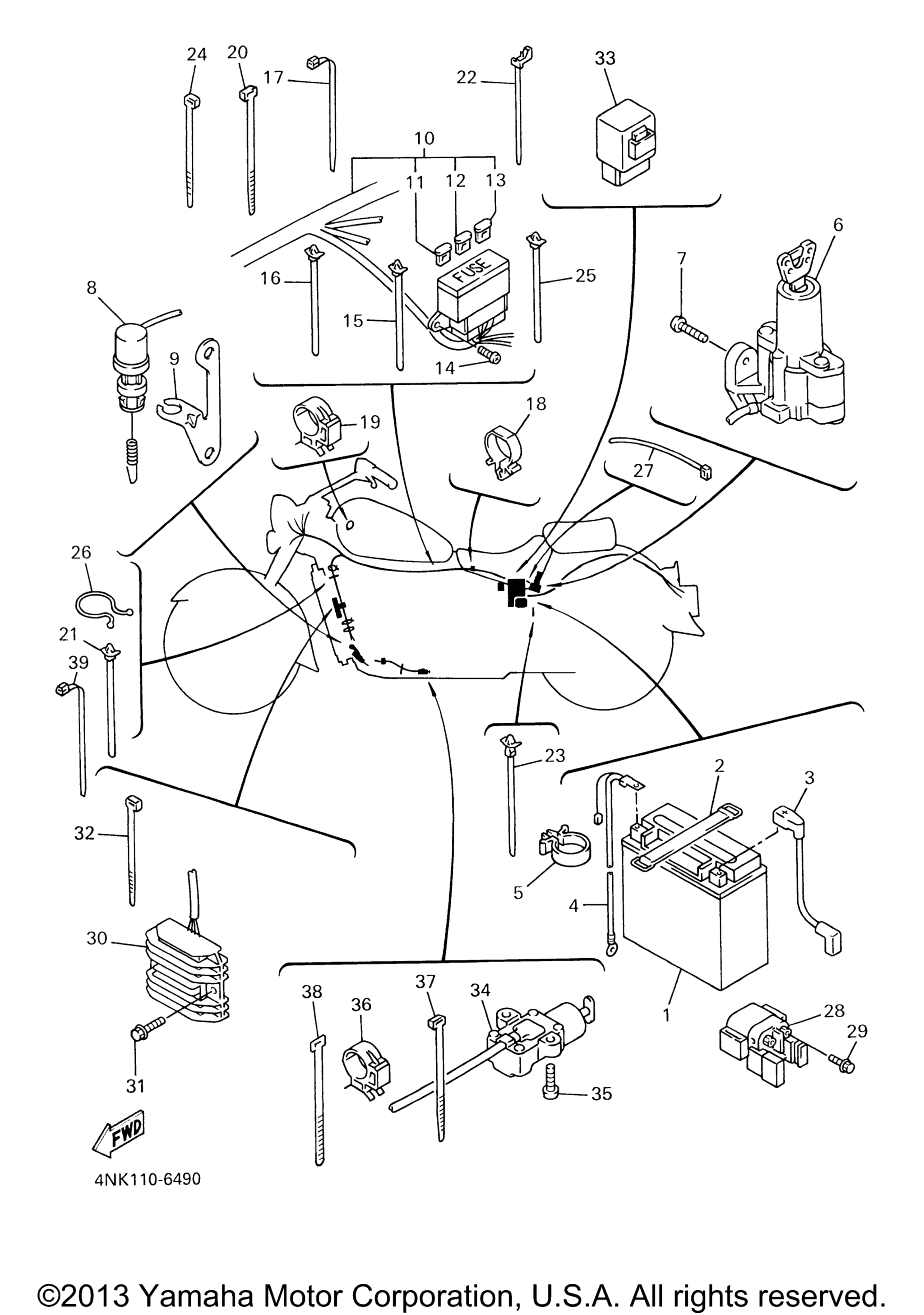

Схема электрооборудования 1 для ROYAL STAR BOULEVARD (XVZ1300AM)
Схема
Детали
Номер
Наименование детали
Цена
1
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
2
Band, Battery art. 7H3-82131-00-00
По запросу
3
Wire, Plus Lead art. 4NK-82115-00-00
По запросу
4
Wire, Minus Lead art. 4JH-82116-00-00
По запросу
5
Clamp art. 90464-13133-00
По запросу
6
Main Switch Assy art. 4NK-82510-01-00
По запросу
7
Screw art. 90149-06308-00
По запросу
8
Stop Switch Assy art. 4NK-82530-00-00
По запросу
9
Stay, Stop Switch art. 4NK-82539-00-00
По запросу
10
Wire Harness Assy art. 4NK-82590-20-00
По запросу
11
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
12
. .Fuse (15A-Bl) art. 36Y-82151-00-00
По запросу
13
. .Fuse (5A-Bl) art. 1NL-82151-00-00
По запросу
14
Screw, Bind art. 98907-06012-00
По запросу
15
Хомут с фиксатором art. 90464-10112-00
По запросу
16
Хомут с фиксатором art. 90464-10112-00
По запросу
17
Зажим art. 90464-15195-00
По запросу
18
Зажим Yamaha art. 90464-24230-00
По запросу
19
Clamp art. 90464-10190-00
По запросу
20
Band art. 1UA-82591-00-00
По запросу
21
Хомут с фиксатором art. 90464-10112-00
По запросу
22
Clamp art. 90464-15200-00
По запросу
23
Хомут с фиксатором art. 90464-10112-00
По запросу
24
Clamp art. 90464-16061-00
По запросу
25
Хомут с фиксатором art. 90464-10112-00
По запросу
26
.Clamp art. 90464-30040-00
По запросу
27
Clamp art. 90464-16061-00
По запросу
28
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
29
Болт с фланцем art. 95027-06008-00
По запросу
30
Rectifier & Regulator Assy art. 3VD-81960-01-00
По запросу
31
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
32
Зажим пластиковый art. 25G-83936-01-00
По запросу
33
Relay Assy (3En-00) art. 3EN-81950-02-00
По запросу
34
Switch, Side Stand art. 3LD-82566-50-00
По запросу
35
Screw, Pan Head art. 98507-05014-00
По запросу
36
Clamp art. 90464-10190-00
По запросу
37
Band art. 1UA-82591-00-00
По запросу
38
Зажим пластиковый art. 25G-83936-01-00
По запросу
39
Зажим art. 90464-15195-00
По запросу
