модель 2000 года
- Модель Royal Star
- Код модели ROYAL STAR BOULEVARD (XVZ1300AMC) CA

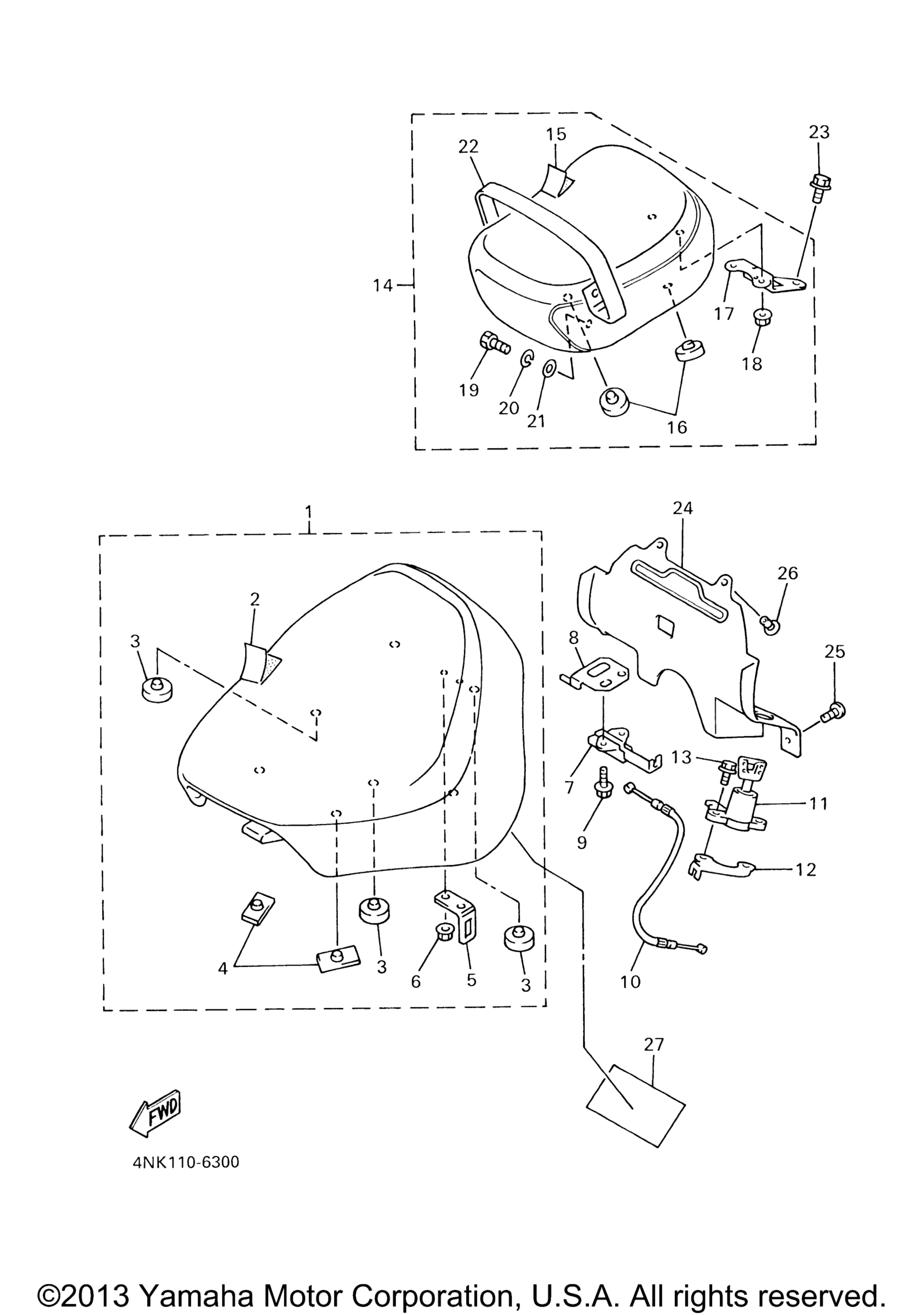

Схема сиденья для ROYAL STAR BOULEVARD (XVZ1300AMC) CA
Схема
Детали

Номер
Наименование детали
Цена
1
Single Seat Assy art. 4NK-24710-00-00
По запросу
2
. .Cover, Single Seat art. 4NK-24711-00-00
По запросу
3
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
4
Прокладка амортизирующая Yamaha art. 509-24724-00-00
от 1 134 ₽
5
. .Bracket, Seat art. 4NK-24728-00-00
По запросу
6
. Nut, Flange art. 95707-06500-00
По запросу
7
Seat Lock Assy art. 50W-W247E-00-00
По запросу
8
Plate art. 4NK-24792-00-00
По запросу
9
Bolt, Flange art. 95817-06014-00
По запросу
10
Cable, Seat Lock art. 4NK-2478E-00-00
По запросу
11
Seat Lock Assy art. 3CK-W2470-00-00
По запросу
12
Bracket, Seat Lock art. 4NK-2478X-00-00
По запросу
13
Болт с фланцем art. 95027-06012-00
По запросу
14
Tandem Seat Assy art. 4NK-24750-00-00
По запросу
15
. .Cover, Tandem Seat art. 4NK-24751-00-00
По запросу
16
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
17
. .Stay, Seat art. 4NK-2471A-00-00
По запросу
18
. Nut, Flange art. 95707-06500-00
По запросу
19
Болт art. 97017-06020-00
По запросу
20
Шайба Yamaha art. 92907-06100-00
от 473 ₽
21
. .Washer, Plate art. 90201-06380-00
По запросу
22
. .Hook, Seat art. 4NK-24754-00-00
По запросу
23
Bolt, Flange (Small Head) art. 95024-08012-00
По запросу
24
Cover art. 4NK-24796-00-00
По запросу
25
Bolt, Hexagon Socket Head art. 90111-05059-00
По запросу
26
Rivet art. 90269-06001-00
По запросу
27
Plate, Epa 2 (California) art. 4NK-2179R-40-00
По запросу
27
Plate, Epa 1 (Non California) art. 4NK-2179V-40-00
По запросу
